промышленное холодильное оборудование
Промышленное холодильное оборудование – это специализированные комплексы, предназначенные для поддержания оптимальной температуры технологического оборудования и обеспечения стабильных условий в производственных процессах. Промышленный холод критически важен на предприятиях, где выделяется значительное количество тепла, способное нарушить работу оборудования и повлиять на качество продукции. Эти системы часто используются в химической, металлургической, фармацевтической, пищевой промышленностях, а также в дата-центрах, где требуется строгий контроль температурного режима.
Промышленные системы охлаждения воды функционируют на основе термодинамического цикла, в котором рабочее тело (например, хладагент) проходит ряд стадий, включая испарение, конденсацию, сжатие и расширение. Этот цикл позволяет эффективно отводить тепло от технологического оборудования. Основным параметром, влияющим на эффективность системы, является коэффициент теплопередачи, зависящий от материала теплообменника, площади поверхности, разности температур и типа среды (воздух или вода). В системах применяется принудительная циркуляция, чтобы улучшить эффективность теплоотвода и обеспечить стабильность температуры даже при высоких тепловых нагрузках.
Промышленные системы охлаждения также используются в кондиционировании крупных зданий и промышленных объектов – в системах чиллер-фанкойл. В них используется комбинация оборудования (соответственно чиллер и фанкойлы) для обеспечения эффективного охлаждения и обогрева помещений.

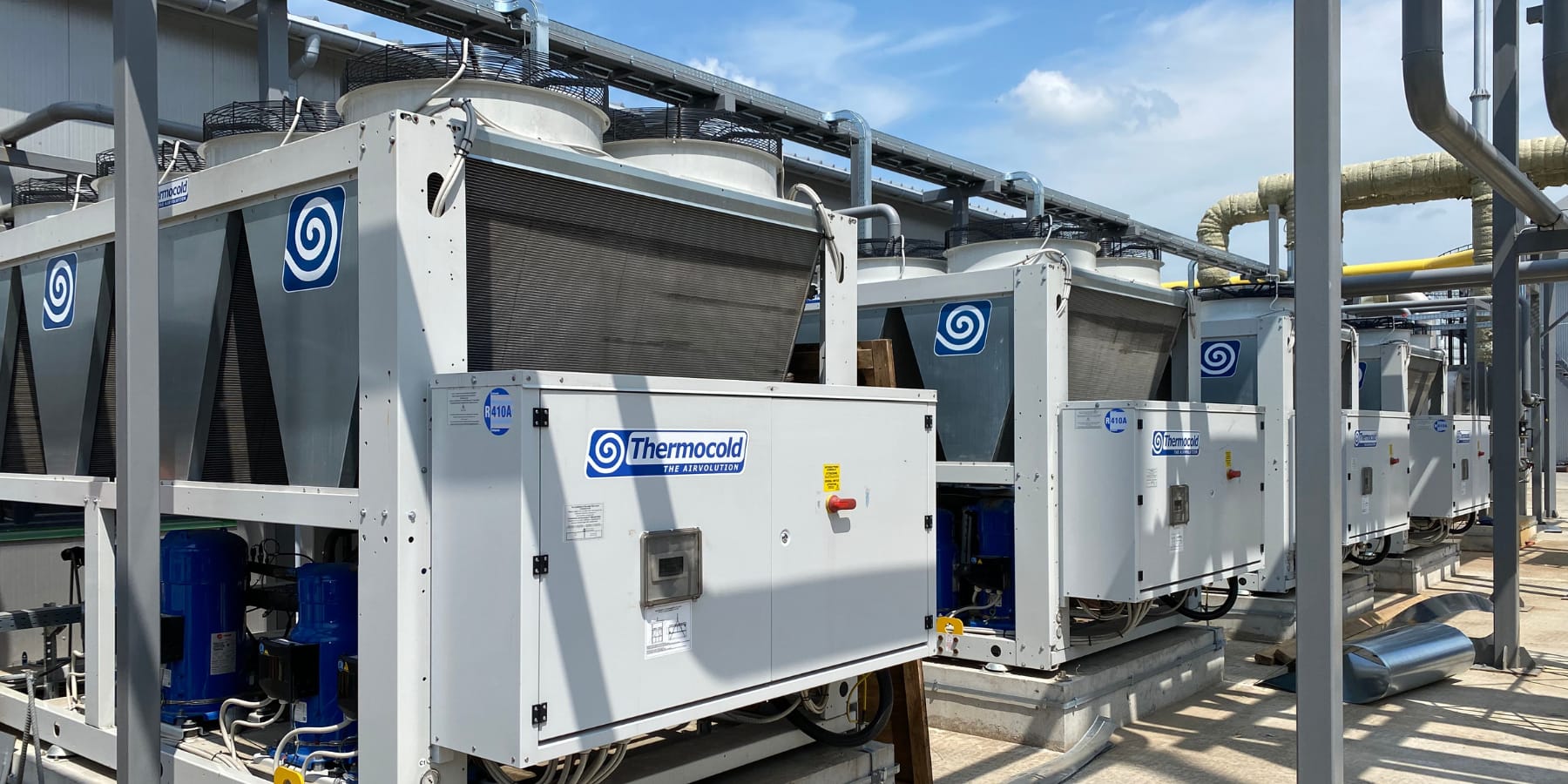

Виды промышленных систем охлаждения воды и их назначение

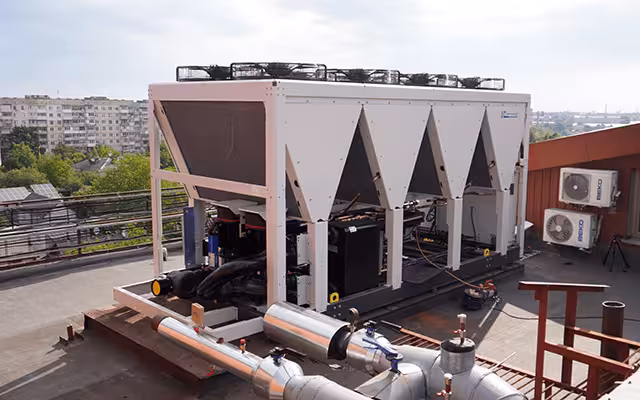

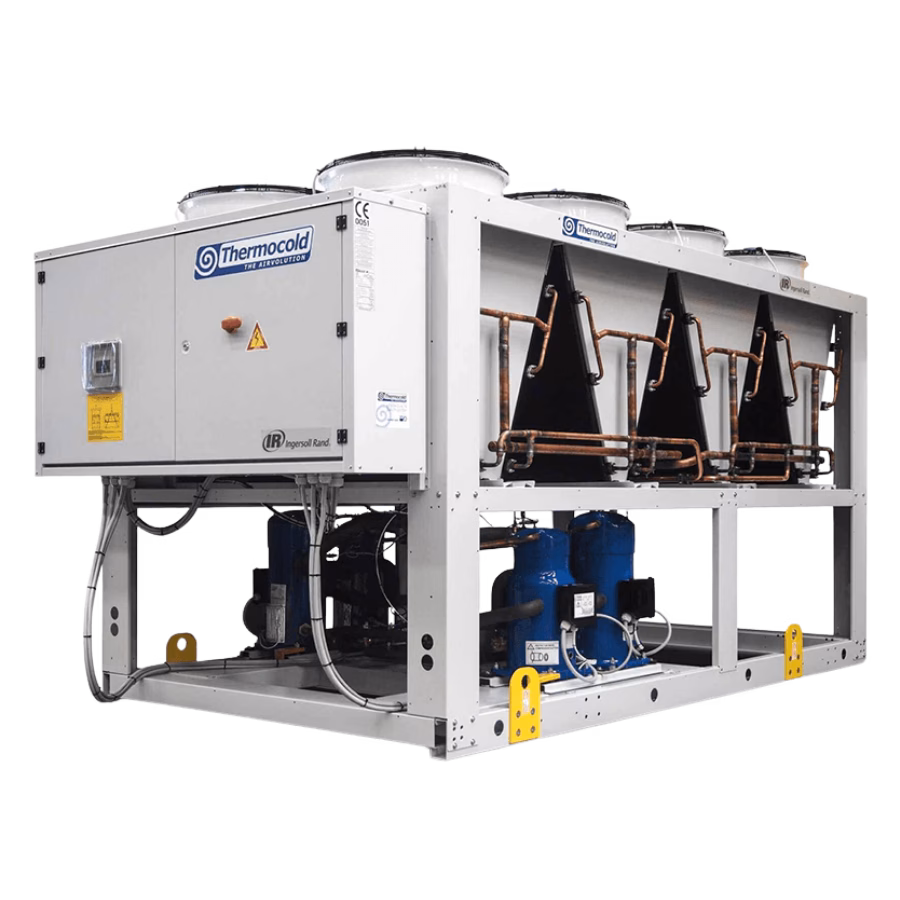

Чиллеры
Чиллер — это промышленное холодильное оборудование, охлаждающее жидкость (обычно воду или специальный теплоноситель) для использования в системах кондиционирования воздуха и технологического охлаждения. Чиллеры это центральный элемент в системах промышленного охлаждения. Они поглощают тепло и отводят его через теплообменники – устройства для эффективного обмена тепловой энергией между средами.
Существует несколько видов чиллеров:
- Воздухоохлаждаемые чиллеры используют воздух для охлаждения конденсатора. Они представляют собой устройства, устанавливаемые на открытых площадках, где конденсатор обдувается внешним воздухом. Эти чиллеры обладают меньшей энергозатратностью в условиях низких температур окружающей среды, но требуют больших площадей для установки.
- Водоохлаждаемые чиллеры используют воду в качестве теплоносителя, что делает их более эффективными по сравнению с воздухоохлаждаемыми аналогами. Для отвода тепла такие чиллеры могут быть дополнены градирнями, что обеспечивает высокую стабильность даже при значительных нагрузках. Водноохлаждаемые чиллеры идеально подходят для больших промышленных объектов, так как они обеспечивают значительную производительность при высоком КПД. Однако их установка требует дополнительных водных ресурсов и инфраструктуры для отвода тепла.

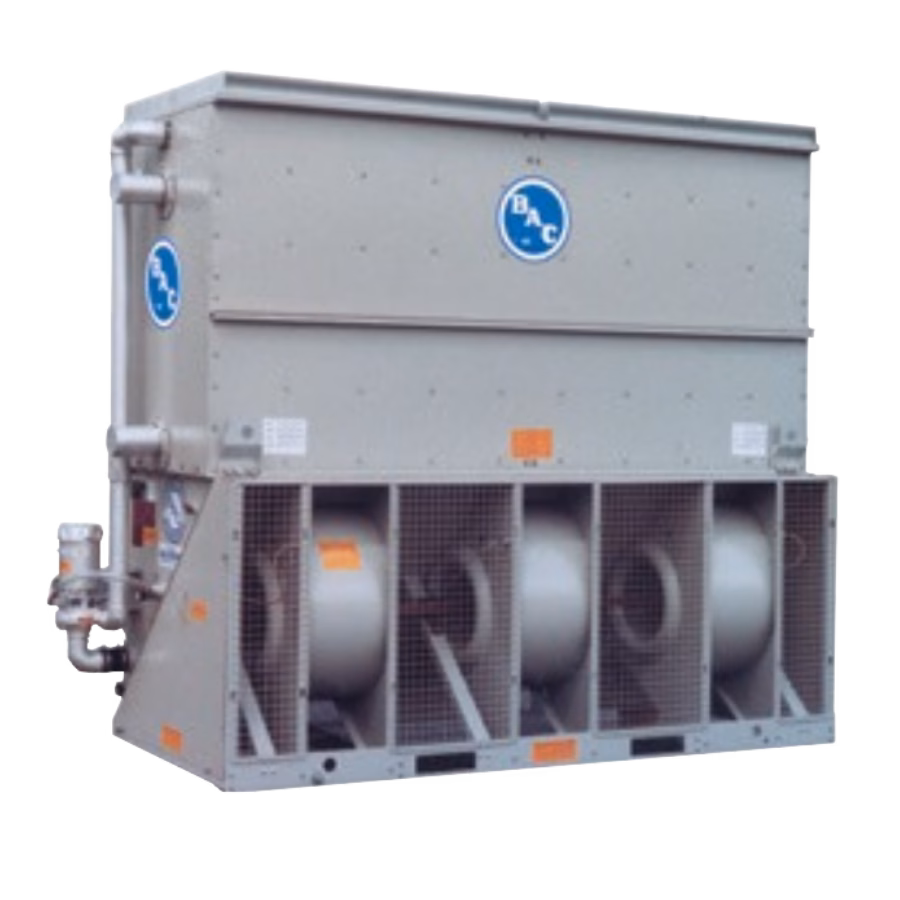

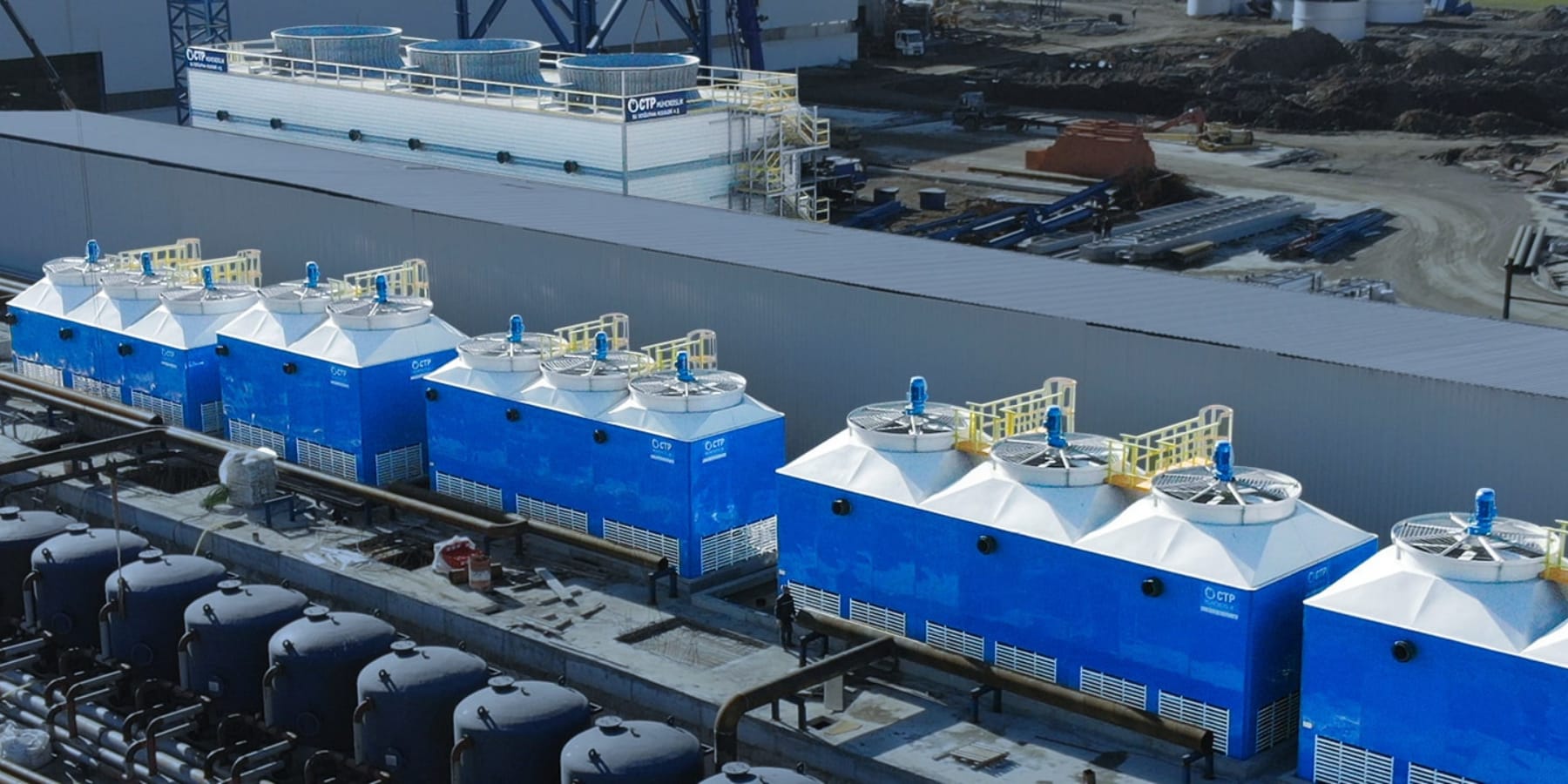

Градирни
Градирня (или охладительная башня) — это устройство, которое отводит тепло из воды путем ее испарения. Вода циркулирует в системе, забирая избыточное тепло от производственного оборудования, и частично испаряется, благодаря чему эффективно снижается ее температура. Градирни могут быть нескольких типов: естественной тяги, принудительной тяги и гибридные, что позволяет выбрать оптимальный вариант для различных промышленных нужд.
- Градирни с естественной тягой используют восходящий поток воздуха, вызванный естественным подъемом теплого воздуха вверх, что позволяет экономить энергию.
- Градирни с принудительной тягой используют вентиляторы для ускорения потока воздуха, что повышает эффективность охлаждения. Эти устройства подходят для предприятий с большими тепловыми нагрузками, так как обеспечивают быстрое снижение температуры воды.
- Гибридные градирни комбинируют функции градирен с естественной и принудительной тягой. Это наиболее энергоэффективный тип, позволяющий экономить ресурсы в зависимости от внешних условий.

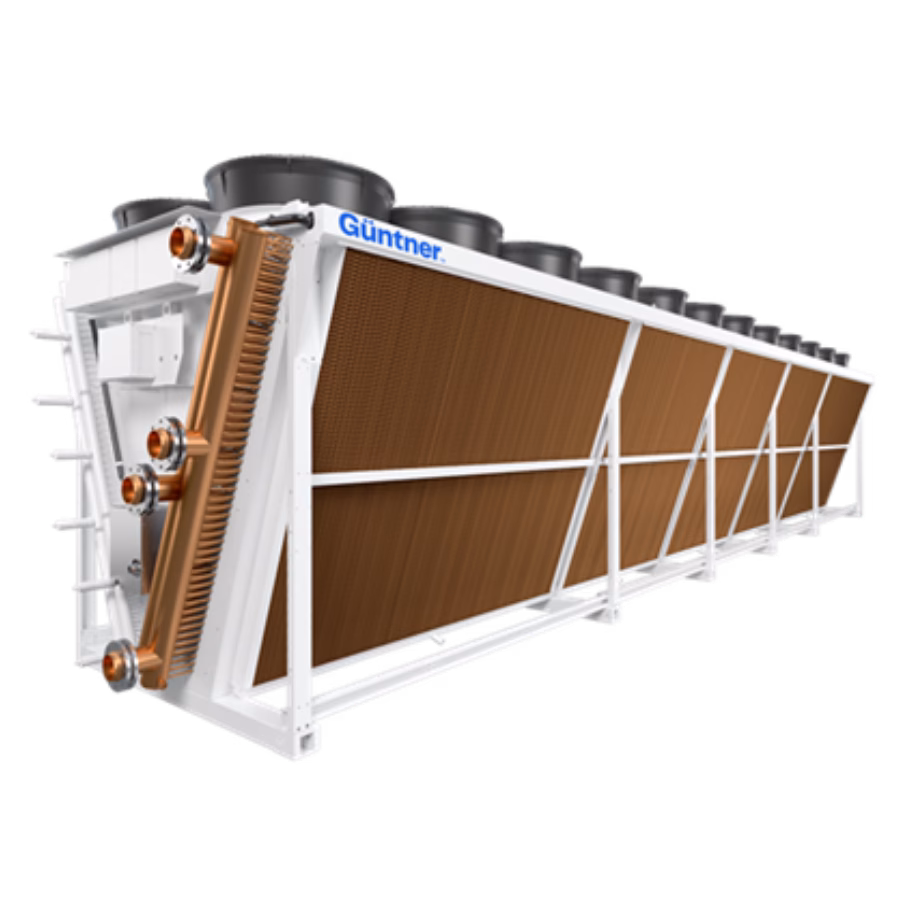

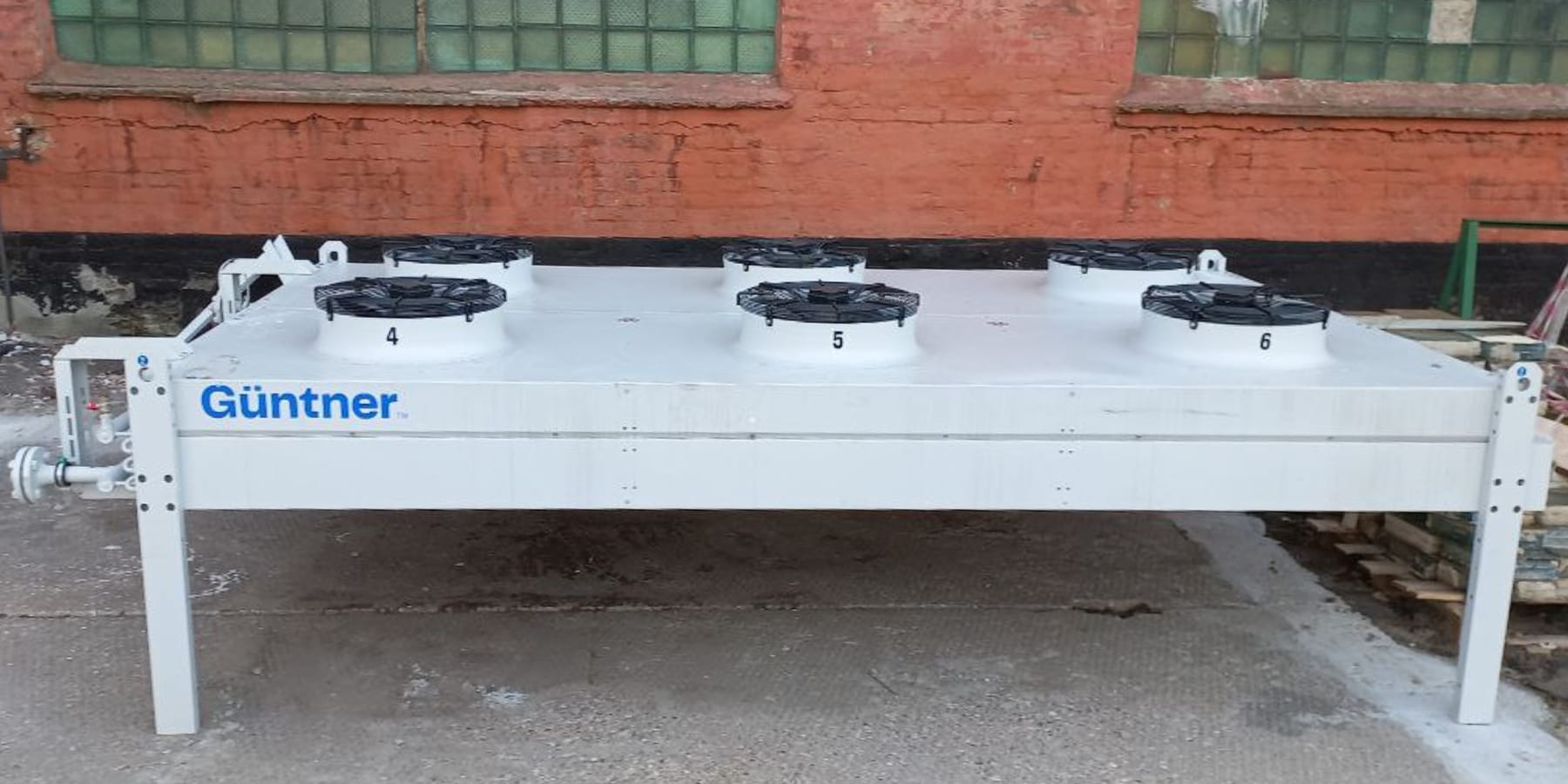

Сухие охладители (драйкулеры)
Сухие охладители, также известные как драйкулеры, — это устройства, использующие естественную конвекцию для охлаждения жидкости без контакта с воздухом. В драйкулерах тепло от рабочей жидкости отводится через металлические трубки или пластины, по которым движется воздух. В отличие от градирен, драйкулеры не требуют большого количества воды, что делает их выгодным решением в регионах с ограниченными водными ресурсами. Драйкулеры подходят для предприятий, где использование водоохлаждаемых систем невозможно из-за климатических или экологических условий. Эти системы охлаждения оборудования эффективно функционируют при низких температурах окружающей среды, однако теряют свою производительность в условиях жары.
Типы драйкулеров
Драйкулеры могут значительно различаться по конструкции и области применения, позволяя подобрать наиболее эффективное решение в зависимости от условий эксплуатации. Вот основные типы драйкулеров:
- Вентиляторные драйкулеры – используют мощные вентиляторы для создания интенсивного воздушного потока, который ускоряет процесс охлаждения жидкости. Вентиляторы могут быть осевыми или центробежными, что позволяет адаптировать систему к разным условиям. Вентиляторные драйкулеры часто оснащаются системой управления скоростью вращения вентиляторов, которая регулирует их мощность в зависимости от температуры окружающей среды и нагрузки.
- Горизонтальные драйкулеры – устанавливаются горизонтально и обычно располагаются на крыше зданий. Такое размещение позволяет использовать естественную циркуляцию воздуха, что повышает эффективность охлаждения. Они часто используются в условиях, где площадь на земле ограничена, так как крыша становится оптимальной платформой для их установки. Горизонтальные драйкулеры также могут устанавливаться в условиях высокой застройки, поскольку они не требуют отдельной площади для монтажа на земле.
- Вертикальные драйкулеры – это тип драйкулеров который ориентирован вертикально и чаще всего устанавливается на земле. Вертикальная конструкция позволяет экономить пространство, поскольку такие устройства занимают меньшую площадь по горизонтали. Это делает их удобным выбором для площадок с ограниченной территорией. Вертикальные драйкулеры могут быть размещены как рядом с промышленными объектами, так и на территории серверных, производственных цехов, где важно сохранить компактность.
- V-образные драйкулеры – это устройства с уникальной конструкцией, в которой два теплообменника расположены под углом, формируя V-образную форму. Такая конфигурация позволяет увеличить площадь теплообмена и улучшить распределение воздушного потока. V-образные драйкулеры обычно устанавливаются на земле и отличаются высокой мощностью. Они часто используются на крупных промышленных объектах, где требуется интенсивное охлаждение и имеется достаточное пространство для их установки. Кроме того, V-образные драйкулеры обычно оснащены несколькими вентиляторами, которые обеспечивают равномерное охлаждение на всей площади теплообменников.

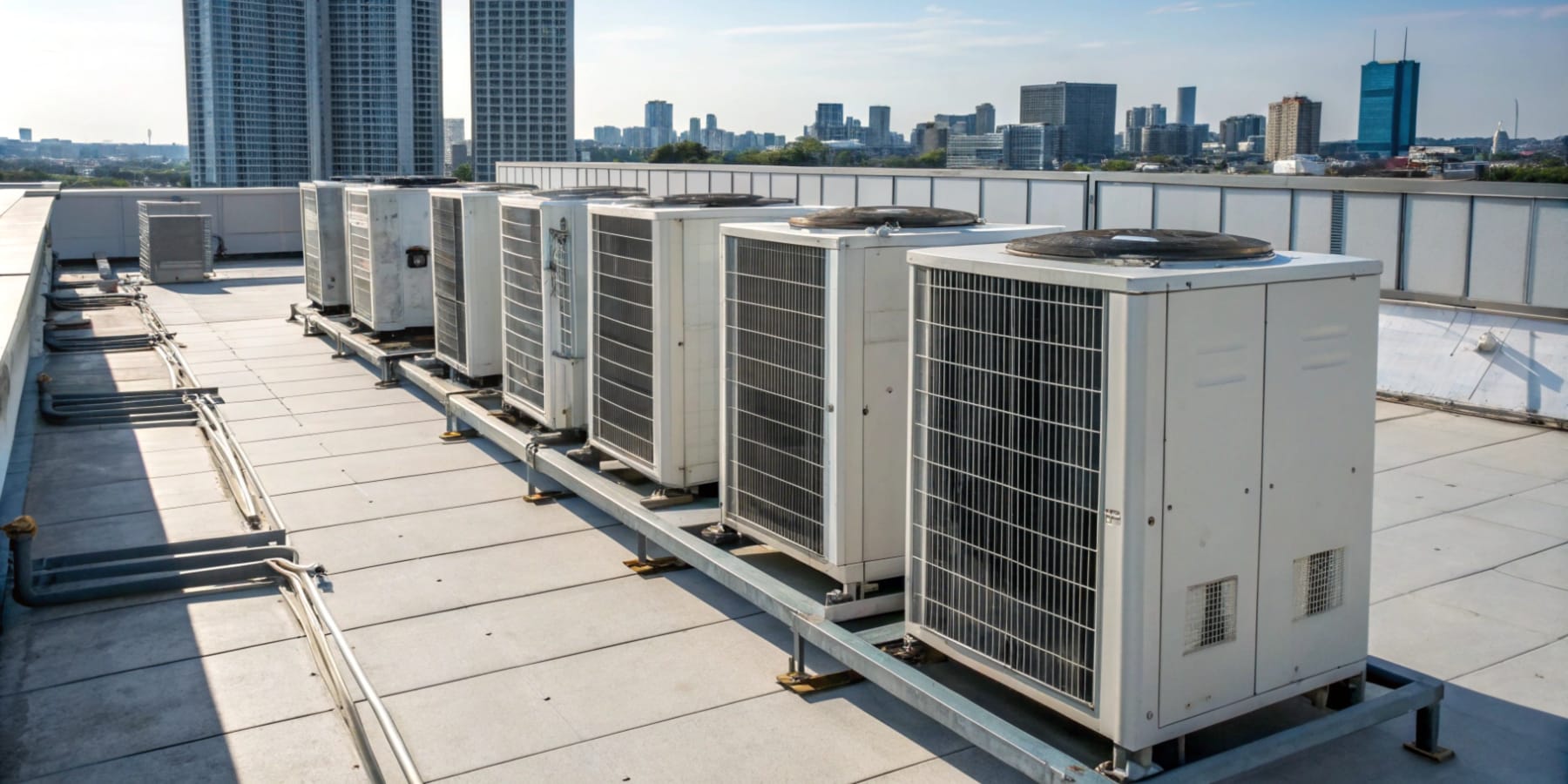

Руфтопы
Руфтопы – это автономные системы кондиционирования воздуха. Устанавливаются на крыше зданий и используются для создания комфортных условий внутри помещений. Это компактные и функциональные устройства, объединяющие в одном блоке компоненты для охлаждения, обогрева и вентиляции воздуха.
Основные особенности и преимущества руфтопов
- Компактность и экономия пространства: Благодаря установке на крыше, руфтопы не занимают полезное пространство внутри здания и не требуют дополнительных коммуникаций.
- Высокая производительность: Руфтопы способны обеспечить достаточную мощность для охлаждения или обогрева больших коммерческих и промышленных помещений.
- Универсальность: Системы могут работать как в режиме охлаждения, так и в режиме обогрева, что позволяет использовать их круглый год.
- Энергоэффективность: Современные модели оснащены энергосберегающими технологиями, что помогает снизить эксплуатационные затраты.
Конструкция и принцип работы руфтопов
Руфтоп состоит из нескольких ключевых компонентов:
- Компрессор – отвечает за циркуляцию хладагента в системе.
- Испаритель – охлаждает воздух, который затем поступает в помещение.
- Конденсатор – отводит тепло наружу.
- Вентиляторы – обеспечивают циркуляцию воздуха и создают оптимальное давление в системе.
Применение руфтопов
Руфтопы активно используются в торговых центрах, супермаркетах, офисных зданиях, складах, производственных помещениях, а также на спортивных и культурных объектах.
Благодаря своей прочной конструкции и специальным покрытиям, эти установки могут работать в различных климатических условиях, от жары до сильных морозов. Еще одним преимуществом является легкость в обслуживании и ремонте: все компоненты находятся в одном корпусе, что обеспечивает удобный доступ для сервисных работ. Также установка на крыше снижает уровень шума, проникающего внутрь помещения, что особенно важно для создания комфортной рабочей среды.
Промышленные холодильные установки: классификация и виды
Промышленные холодильные установки подразделяются по различным критериям, включая принцип действия, тип хладагента, конструкцию и сферу применения. Рассмотрим основные разновидности таких установок.
1. Классификация по принципу действия
1.1. Парокомпрессионные системы
- Функционируют за счет сжатия и последующего расширения хладагента.
- Широко используются благодаря высокой энергоэффективности и универсальности.
- Типичные примеры: чиллеры и морозильные камеры.

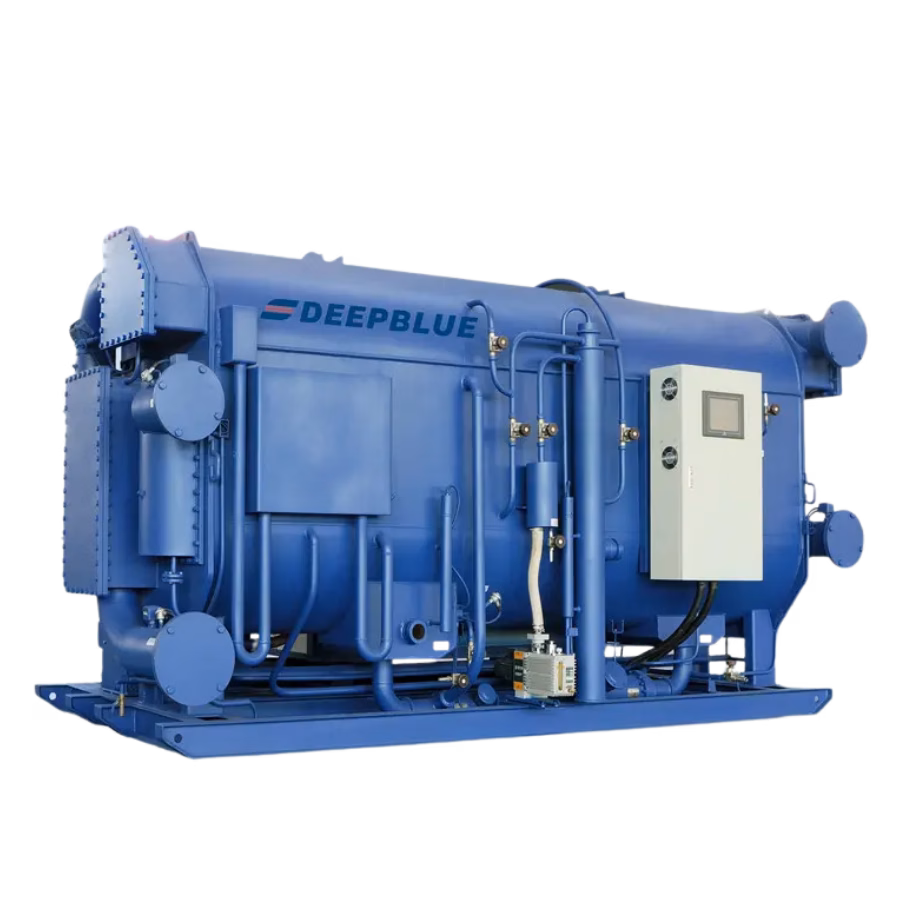

1.2. Абсорбционные системы
- Работают на основе преобразования тепловой энергии, вместо использования электрического компрессора.
- Особенно эффективны при наличии недорогого источника тепла, такого как горячая вода или пар.
- Хладагент взаимодействует с абсорбентом, например, аммиачным раствором.
2. Разновидности промышленных холодильных установок по используемому хладагенту
2.1. Синтетические хладагенты (фреоны)
- Наиболее распространены в холодильных установках.
- Однако некоторые виды (например, R22) постепенно выводятся из обращения в связи с экологическими требованиями.
2.2. Природные хладагенты (аммиак, CO2, пропан)
- Аммиак: востребован в крупных системах благодаря высокой производительности и эффективности.
- Углекислый газ (CO2): экологически чистый и применяется в замкнутых циклах охлаждения.
- Пропан, изобутан: обладают высокой энергоэффективностью, но требуют соблюдения строгих норм безопасности.
3. По способу теплоотвода
3.1. Промышленные холодильные установки с воздушным охлаждением
- Тепло выводится через теплообменник с использованием вентиляторов.
- Такие решения подходят для мест с хорошим доступом воздуха.
3.2. Системы с водяным охлаждением
- Основной элемент — циркуляция воды, которая обеспечивает эффективное отведение тепла.
- Требуют качественной подготовки воды, но обеспечивают высокую эффективность.
4. По конструкции
4.1. Моноблочные холодильные установки
- Все ключевые элементы (компрессор, испаритель, конденсатор) объединены в одном корпусе.
- Удобны в установке и просты в обслуживании.
4.2. Модульные промышленные холодильные установки
- Состоят из нескольких независимых блоков, которые можно комбинировать для увеличения производительности.
- Оптимальны для больших объектов, где важна гибкость масштабирования.
5. По назначению
5.1. Оборудование для хранения
- Используется на складах, в холодильных камерах и хранилищах продуктов питания.
5.2. Технологическое охлаждение
- Применяется на предприятиях пищевой, химической и фармацевтической промышленности.
- Например, для охлаждения сырья или производственного процесса.
5.3. Системы климатического контроля
- Обеспечивают поддержание температуры и влажности в помещениях.
- Пример: система чиллер – фанкойл
Сильные и слабые стороны промышленных систем охлаждения воды
Промышленные охладители жидкости обладают рядом преимуществ:
- Высокая производительность. Промышленные системы рассчитаны на большие тепловые нагрузки, обеспечивая стабильное промышленное охлаждение жидкости в условиях высоких температур.
- Снижение рисков перегрева оборудования. Эти системы позволяют контролировать температуру в реальном времени, что предотвращает перегрев оборудования и выход его из строя.
- Энергоэффективность. Современные системы охлаждения проектируются с учетом минимального расхода ресурсов, что снижает энергопотребление и снижает эксплуатационные затраты.
- Гибкость в применении. Доступность различных типов систем, таких как чиллеры, градирни, драйкулеры и руфтопы, позволяет подобрать оптимальное решение под конкретные условия и требования производства.
Однако у промышленных систем охлаждения воды также есть определенные ограничения:
- Высокие затраты на установку. Особенно это касается водоохлаждаемых систем, требующих строительства дополнительных коммуникаций, а также гидравлическую обвязку – систему трубопроводов, насосов и запорно-регулирующей арматуры, обеспечивающую циркуляцию теплоносителя.
- Необходимость регулярного сервисного обслуживания, включая профилактику биообрастания – образования микроорганизмов на поверхностях теплообменного оборудования, и накипеобразования – отложения солей жесткости на теплопередающих поверхностях.
- Значительное водопотребление, особенно в системах с открытым контуром циркуляции – схемой, где охлаждающая вода после использования сбрасывается в окружающую среду.

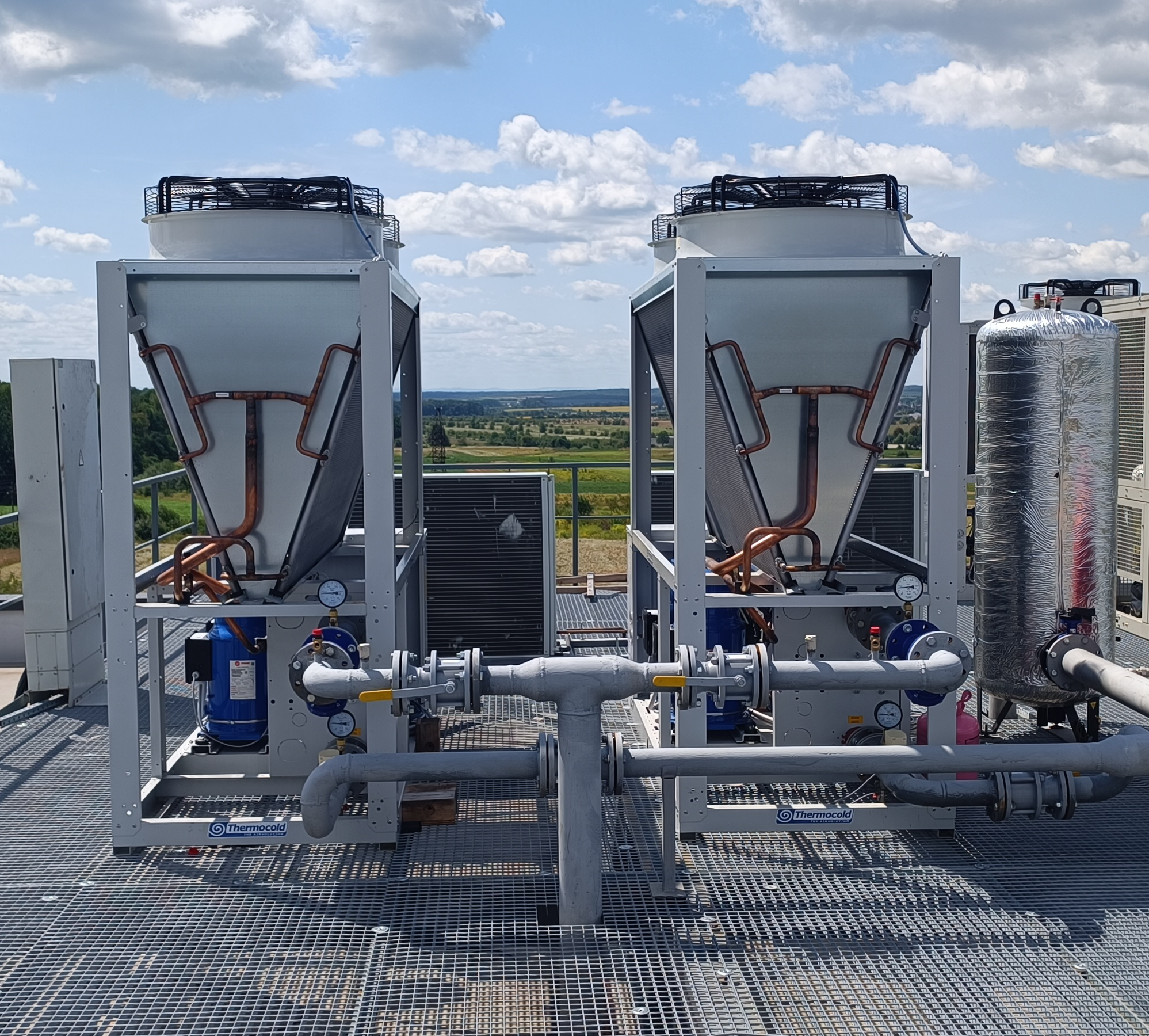

Параметры выбора системы охлаждения промышленного оборудования
Выбор системы охлаждения промышленного оборудования зависит от множества факторов:
- Необходимая мощность охлаждения — это расчетное количество тепла, которое система должна отводить для поддержания требуемой температуры. Выбор мощности зависит от интенсивности тепловыделений на производстве и требований к температуре.
- Доступность воды — водоохлаждаемые системы требуют наличия источника воды, так как они зависят от постоянного потока для отвода тепла.
- Климатические условия — драйкулеры могут быть менее эффективны в регионах с жарким климатом, в то время как водоохлаждаемые системы подходят для использования в любых условиях.
- Требования к монтажу — для установки некоторых систем, таких как градирни и водоохлаждаемые чиллеры, может потребоваться значительное пространство и инженерные коммуникации.
Выбор промышленных систем охлаждения воды — это сложный технический процесс, требующий учета множества факторов, таких как тепловая нагрузка, доступность водных ресурсов, климатические условия и требования к монтажу. Современные системы охлаждения оснащены передовыми системами управления, что позволяет значительно сократить эксплуатационные затраты и повысить надёжность. Промышленные системы охлаждения являются важной частью производственной инфраструктуры и позволяют обеспечить долгосрочную эксплуатацию оборудования, повышая общую производительность и снижая риск простоев.
