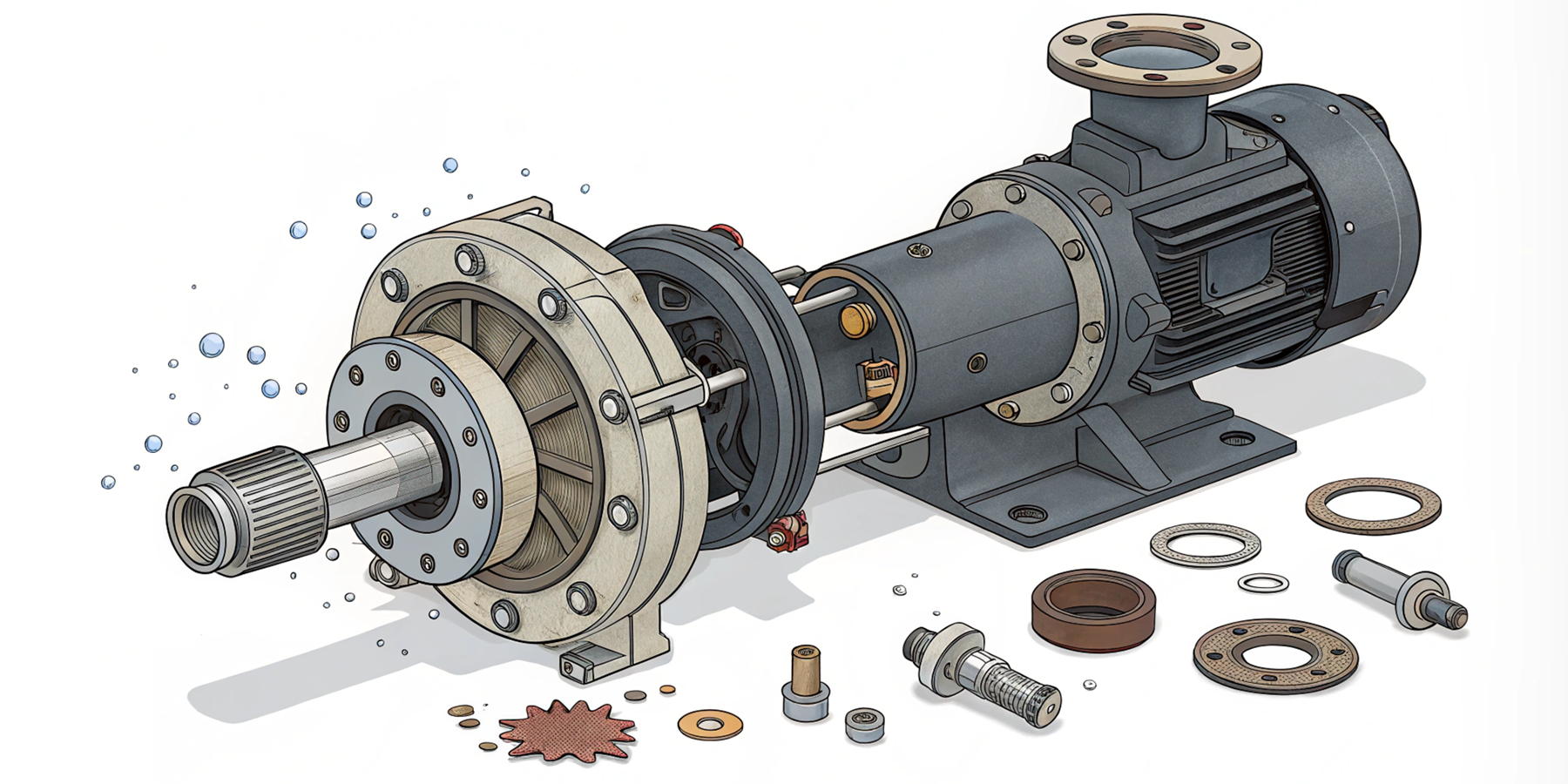

Кавитация в насосах – это сложное физическое явление, которое существенно влияет на работу насосного оборудования. Она возникает, когда давление жидкости в определенной точке системы падает ниже давления насыщенного пара. При таких условиях жидкость начинает частично переходить в газообразное состояние, образуя пузырьки пара. Эти пузырьки, двигаясь вместе с потоком, попадают в зоны с более высоким давлением, где происходит их мгновенное схлопывание. Процесс сопровождается локальными ударными волнами, которые могут наносить серьезные повреждения элементам насоса.
Причины возникновения кавитации в насосах
Кавитация возникает по нескольким причинам:
Недостаточный напор на входе в насос:
- Неправильное проектирование системы.
- Большая высота всасывания.
- Засоры или узкие сечения трубопровода на входе.
Высокая температура жидкости:
- Повышает давление насыщенного пара, что увеличивает риск кавитации.
Неправильный выбор насоса:
- Использование насоса с недостаточным запасом кавитационной характеристики.
Высокая скорость потока:
- Вызывает падение давления на входе из-за эффекта Вентури.
Признаки кавитации в насосах
Проявляется кавитация в насосах рядом характерных признаков.
Среди наиболее заметных – появление резких шумов и вибраций, которые можно сравнить с треском или ударами. Эти эффекты обусловлены схлопыванием пузырьков вблизи рабочих колес насоса. Одновременно наблюдается снижение производительности оборудования, так как кавитация мешает нормальному потоку жидкости. Если проблему игнорировать, это может привести к серьезным повреждениям – металлические поверхности рабочих колес и корпуса насоса подвергаются эрозионному износу.
Со временем такие дефекты становятся причиной поломок и необходимости замены деталей.
Последствия кавитации
Последствия кавитации для насосов крайне нежелательны. Помимо эрозии рабочих элементов, кавитация в насосе приводит к снижению эффективности насоса, поскольку значительная часть энергии расходуется впустую. Постоянное воздействие кавитации ускоряет износ оборудования, увеличивая частоту технического обслуживания и ремонта. В промышленных системах это может повлечь не только материальные потери, но и вынужденные простои, что особенно критично для производственных предприятий.
Способы предотвращения кавитации в насосах
Для предотвращения кавитации важно грамотно подходить к проектированию насосных систем. Одним из самых правильных решений является обеспечение достаточного давления на входе в насос, чтобы жидкость не достигала условий, при которых начинается ее закипание. Этого можно добиться, например, снижением высоты всасывания или использованием подпорных баков.
Также эффективным методом является уменьшение температуры жидкости, что снижает вероятность ее перехода в газообразное состояние.
Немаловажно учитывать параметры самого насоса: он должен иметь достаточный запас по кавитационной характеристике, известной как NPSH (Net Positive Suction Head).
Вдобавок следует оптимизировать конструкцию трубопровода – избегать узких сечений и резких изгибов, которые вызывают падение давления.
Примеры успешного решения
- На одном из предприятий пищевой промышленности проблему решили путем увеличения диаметра труб на входе в насос. Это позволило снизить скорость потока и минимизировать падение давления. После проведенных изменений шум и вибрации исчезли, а насос стал работать с заданной производительностью.
- Другой пример связан с системой пожаротушения, где кавитация возникала из-за слишком большой высоты всасывания. Инженеры приняли решение установить подпорный бак, чтобы поддерживать постоянное давление на входе. Этот метод позволил исключить возникновение паровых пузырьков даже при работе насосов на максимальной нагрузке.
- В случае с предприятием, где перекачивалась горячая вода, проблему решили заменой теплообменников и установкой насоса, рассчитанного на работу с жидкостью высокой температуры. Это позволило не только устранить кавитацию, но и увеличить надежность всей системы.
Кавитация в центробежных насосах
Кавитация в центробежном насосе связана с особенностями его конструкции и работы. Центробежные насосы создают разницу давлений, перекачивая жидкость от зоны низкого давления на входе к зоне высокого давления на выходе. Если давление на входе становится слишком низким, это вызывает образование паровых пузырьков, что может привести к повреждению рабочих элементов насоса.
Особенности кавитации в центробежных насосах
Наиболее уязвимые области для кавитации:
- Входная зона рабочего колеса: Здесь давление жидкости минимально, что увеличивает риск кавитации.
- Лопасти рабочего колеса: Образовавшиеся пузырьки схлопываются, повреждая поверхность.
Признаки и последствия
Признаки кавитации в центробежных насосах включают:
- Шум и вибрации: Это основной индикатор кавитации, особенно в зоне рабочего колеса.
- Снижение производительности: Жидкость перекачивается с меньшим объемом или напором.
- Повреждения компонентов: Лопасти рабочего колеса теряют целостность из-за эрозии.
Последствия кавитации выражаются в ускоренном износе и поломке оборудования. При длительной эксплуатации в таких условиях центробежный насос может полностью выйти из строя.
