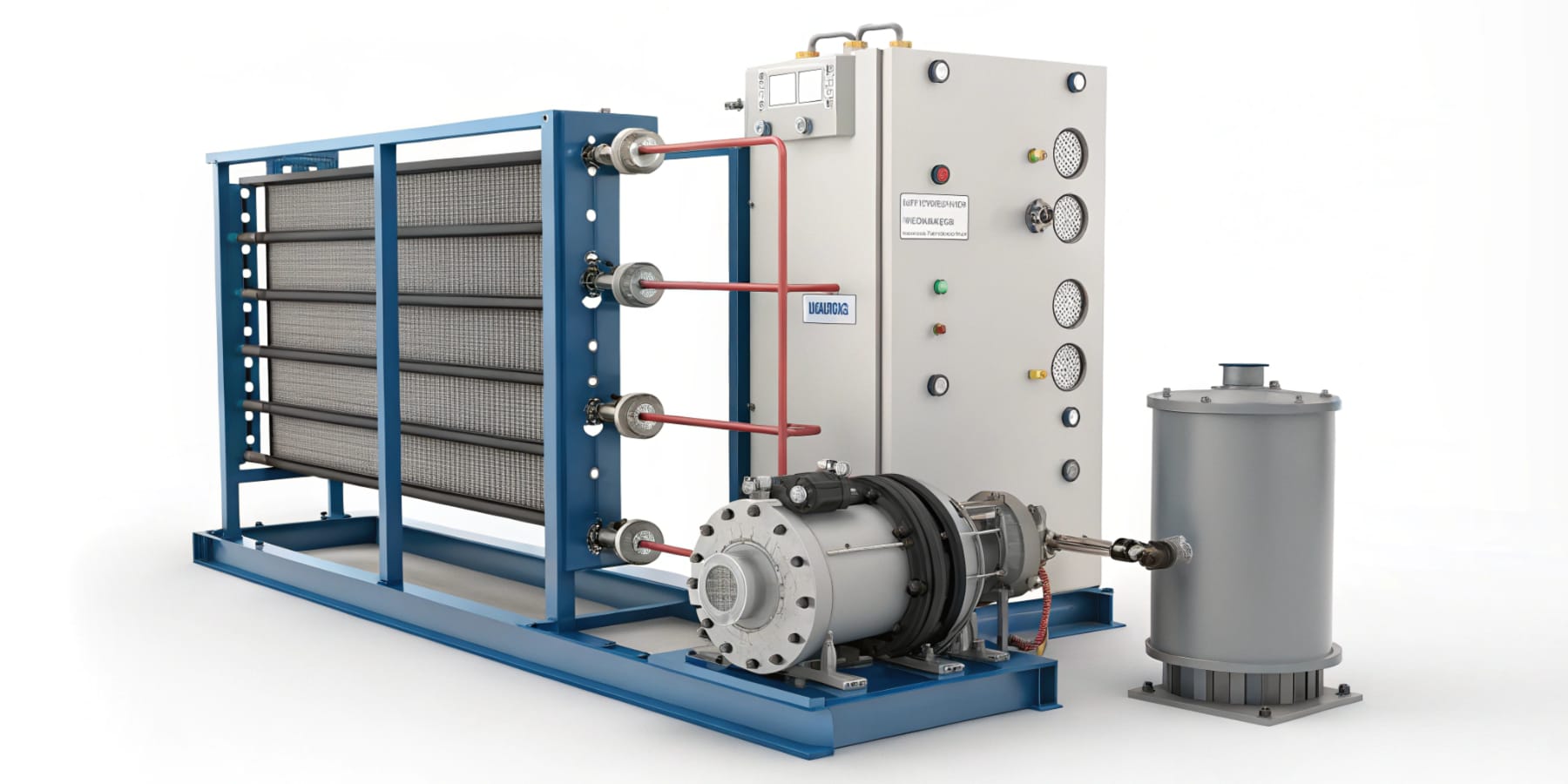

Теплообменник чиллера или испаритель – один из основных компонентов данной системы охлаждения. Качественная теплопередача между холодильным агентом и хладоносителем это дело рук теплообменника.
Он имеет важное значение в обеспечении надлежащей работы всей охладительной системы. Без него нельзя будет достичь требуемого температурного режима, а также поддерживать его.
Основные функции и особенности теплообменника для чиллера
Принцип работы теплообменника для чиллера заключается в том, что в нем происходит испарение хладагента, который забирает тепло из циркулирующей жидкости, охлаждая ее до заданной температуры. Затем она поступает в систему фанкойлов или других теплообменных элементов для поддержания нужного режима в обслуживаемом помещении.
В качестве хладоносителя преимущественно используется вода или различные незамерзающие жидкости, такие как этиленгликоль или пропиленгликоль. Применение незамерзающих растворов позволяет достичь отрицательных температур, что особенно важно в промышленных и технологических процессах, где требуется охлаждения ниже нуля градусов.
Теплообменники для чиллеров классифицируются по конструкции и материалам, которые оказывают влияние на эффективность системы, долговечность и область их применения. Выбор оборудования зависит от условий эксплуатации, требуемого уровня теплопередачи и предпочтений производителя.
Основные виды теплообменников для чиллеров
Существуют несколько типов конструкций теплообменников, которые могут использоваться в зависимости от характеристик и задач чиллера:
Пластинчатые паяные теплообменники
Пластинчатый теплообменник – это эффективное решение, которое характеризуется высокой производительностью и компактностью. Он состоит из тонких пластин, размещаемых параллельно друг другу. Они создают узкие каналы, по которым и осуществляется циркуляция хладагента и хладоносителя.
Такая конструкция увеличивает площадь теплообмена, обеспечивая эффективное охлаждение при минимальных размерах устройства. Преимущества очевидны – высокий КПД, компактные габариты, малая инерционность. К недостаткам можно отнести подверженность засорению при использовании неочищенной воды. Данная проблема решается установкой дополнительных фильтров, а также регулярной очисткой.
Коаксиальные (двухтрубные) теплообменники
Принцип работы теплообменника коаксиального типа следующий: он состоит из двух труб, одна из которых вставлена в другую. Хладагент и хладоноситель движутся по этим трубам в противоположных направлениях, что увеличивает эффективность теплообмена. Эти теплообменники часто используются в чиллерах малой и средней мощности, обычно до 40 кВт.
Преимущества: простой монтаж, устойчивость к загрязнению.
Есть и недостатки – они менее компактные по сравнению с пластинчатыми испарителями.

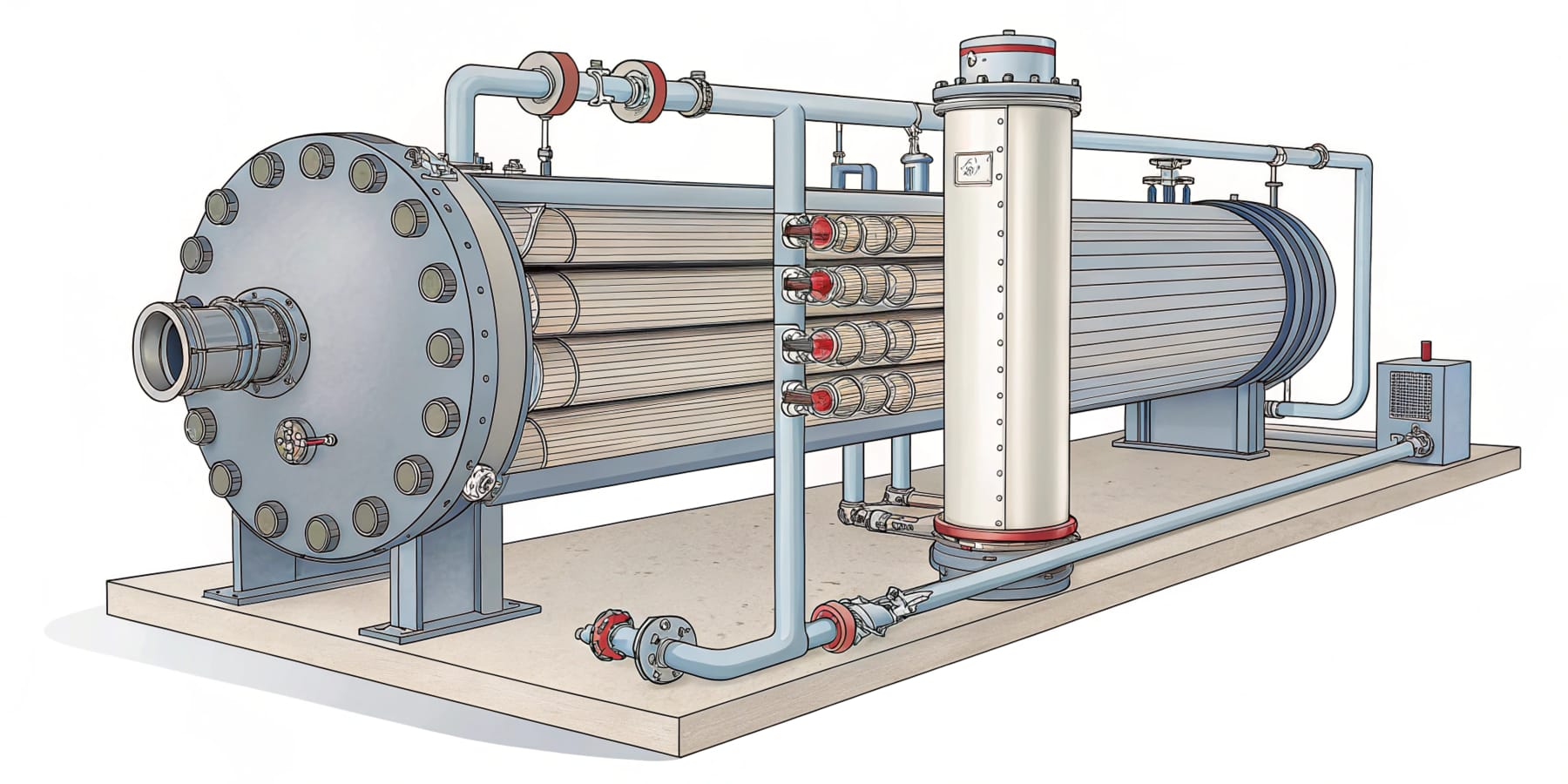

Кожухотрубные теплообменники
Что такое теплообменник кожухотрубного типа? По сути, это система труб, заключенная в кожух, где хладагент движется по трубам, а хладоноситель – по межтрубному пространству. Этот тип испарителей используется в высокопроизводительных чиллерах, так как их конструкция позволяет эффективно справляться с большими объемами теплопередачи.
К преимуществам можно отнести:
- повышенную устойчивость к перепадам температур и давления;
- возможность использования в условиях повышенной влажности и загрязненности.
Недостатки – это габаритные размеры, из-за чего их применение в условиях ограниченного пространства затруднено.
Выбор теплообменника в зависимости от мощности чиллера
В зависимости от производительности охладительной системы выбирается соответствующая конструкция теплообменника. Те или иные производители применяют различные конструкционные решения, но все же есть общие закономерности:
- Для чиллеров мощностью от 20 до 40 кВт обычно используют коаксиальные теплообменники, так как они достаточно эффективны для средних нагрузок и занимают меньше места.
- При производительности от 60 до 200 кВт применяются как пластинчатые, так и кожухотрубные теплообменники, в зависимости от условий эксплуатации и требуемой компактности системы.
- В чиллере с мощностью более 200 кВт предпочтительно использовать кожухотрубный теплообменник, поскольку он способен обрабатывать большие объемы хладоносителя и обеспечивает эффективную теплопередачу.

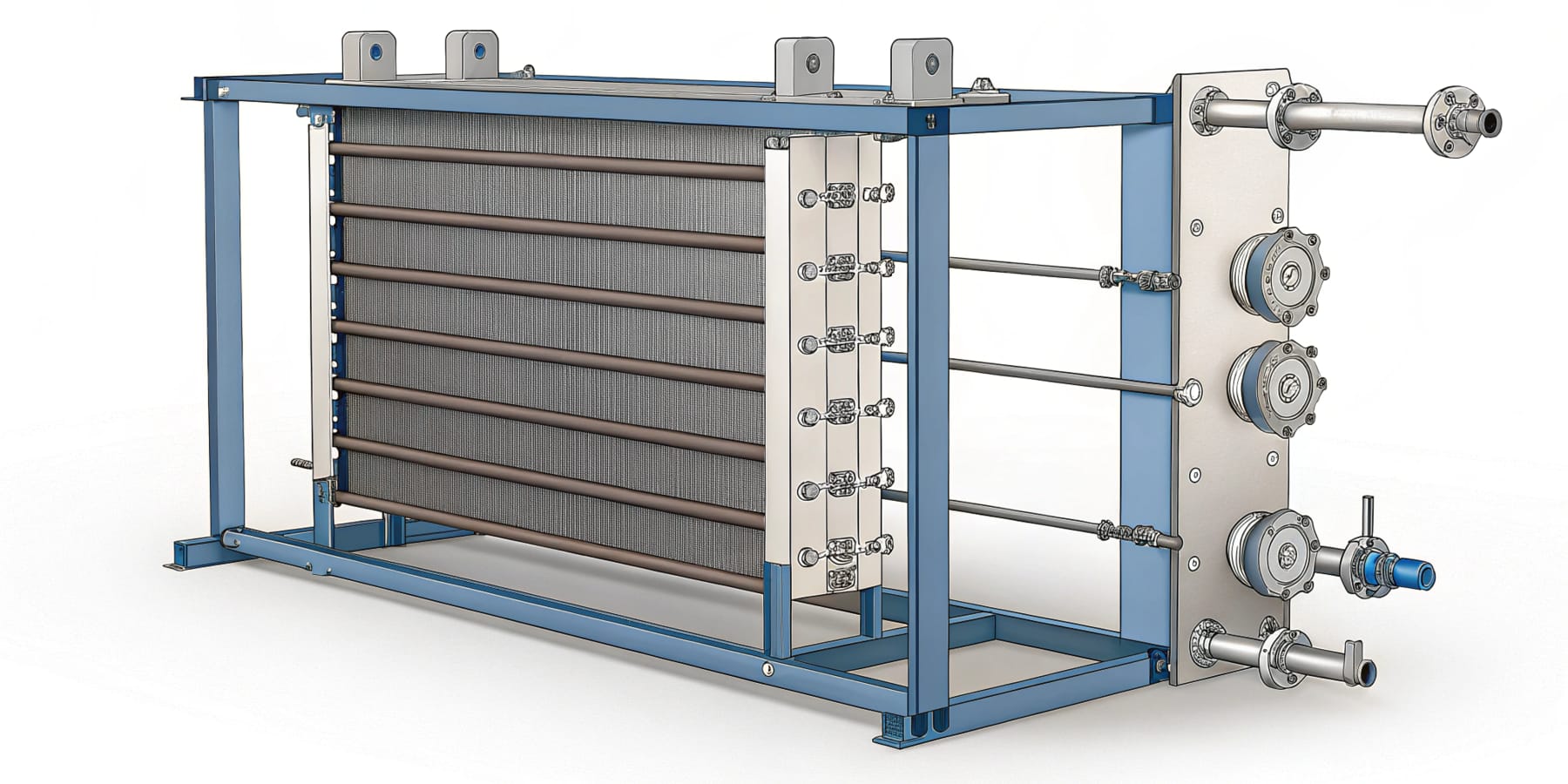

Влияние теплообменника на эффективность чиллера
Площадь поверхности теплообменника напрямую влияет на производительность чиллера: чем она больше, тем быстрее осуществляется теплообмен. Производительность можно повысить. Для этого в высокомощных системах увеличивают площадь теплообменной поверхности, что особенно актуально для теплообменников (вода-хладагент), так как именно они обеспечивают основную теплопередачу.
От правильного выбора испарителя зависит очень многое, поэтому к данному процессу нужно подходить ответственно. Теплообменник определяет, насколько эффективно система будет использовать энергию и поддерживать стабильную температуру.
Устройство и компоненты чиллера с теплообменником
Стандартный чиллер состоит из следующих элементов:
- Компрессор – отвечает за сжатие и циркуляцию хладагента по системе.
- Теплообменник (испаритель) – выполняет роль охлаждающего элемента.
- Конденсатор – отводит тепло, возвращая хладагент в жидкое состояние.
- Фильтр-осушитель – удаляет из хладагента влагу и примеси, предотвращая засорение системы.
- Клапаны и реле – регулируют давление, проток жидкости и другие параметры для обеспечения стабильной работы.
Теплообменник чиллера — это крайне важный компонент системы охлаждения. Именно они обеспечивают эффективную передачу тепла и поддержание комфортной температуры в помещении. От правильного выбора типа испарителя зависит производительность и долговечность системы, а также ее способность экономить энергию. Принцип работы теплообменника и особенности конструкции – это то, что нужно понимать, чтобы иметь возможность выбрать оптимальный вариант для конкретных условий эксплуатации. Только так можно будет добиться экономии ресурсов и повышения комфорта.
