Компрессорно-конденсаторный блок интересует тех, кто сталкивается с холодильным или климатическим оборудованием впервые. На практике ККБ встречается намного чаще, чем кажется. Им комплектуются практически все промышленные холодильные установки.
Вот где применяется данное оборудование:
- В торговле и складских помещениях: поддержание температурного режима в витринах, холодильных шкафах и складах, удаление тепла из камер хранения продуктов.
- На производстве: охлаждение технологического оборудования и жидкости, холодоснабжение в фармацевтике и пищевой промышленности.
- В офисах и зданиях с центральным кондиционированием: работа в составе систем прецизионного охлаждения, обеспечение стабильного климата для серверных и телекоммуникационных узлов. Рекомендуем прочитать: охлаждение серверных помещений.
- В агросекторе: системы хранения овощей и фруктов, установка на молочные фермы и мясокомбинаты.
Важно: современные ККБ могут работать в составе больших систем или как автономный блок. Именно поэтому они считаются универсальными в использовании.
Содержание
Компрессорно-конденсаторные блоки – из чего состоят
Компрессорно-конденсаторные блоки – это устройства, которые собирают и буквально выбрасывают тепло наружу. Их главная задача – перекачивать хладагент под давлением и отдавать излишки тепла в атмосферу.
Вот основные компоненты:
- Компрессор. Сжимает газообразный хладагент и повышает его температуру.
- Конденсатор. Здесь горячий газ превращается в жидкость и отдает тепло наружу.
- Вентилятор. Обдувает конденсатор для улучшения теплоотдачи.
- Контроллеры. Следят за работой системы, температурой и давлением.
- Фильтр-осушитель и ресивер. Очищают хладагент и выравнивают поток.
Интересно: конструкция ККБ может быть модульной. Это значит, что оборудование можно адаптировать под задачи конкретного объекта.
ККБ – это элемент холодильного цикла
ККБ это не весь холодильный контур, а только его внешняя часть. Мы объясняем так: если представить систему как двухкомнатную квартиру, то ККБ – это балкон. Он связан с внутренним блоком, но работает снаружи.
ККБ выполняет две основные функции: сжимает и нагревает хладагент, охлаждает и конденсирует его. После этого жидкий хладагент идет по трубке внутрь помещения – в испаритель. Там он забирает тепло и снова превращается в газ.
Читайте также какое давление должно быть в ККБ

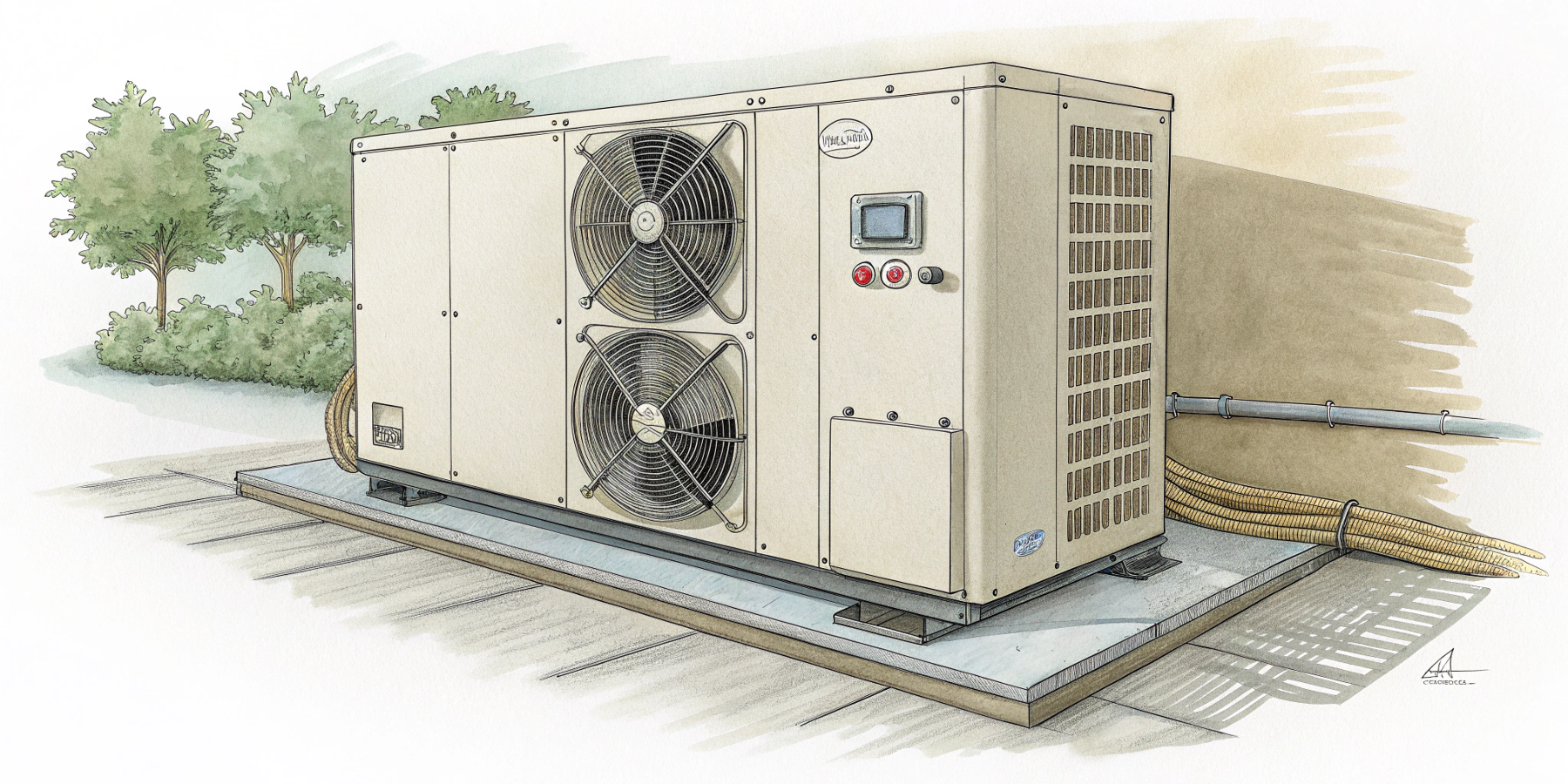

Компрессорно-конденсаторный блок – что это и как он работает
Компрессорно-конденсаторный блок что это? Как мы уже разобрались, это внешняя часть системы охлаждения. Работает он по такому принципу: из помещения выходит газообразный хладагент, в компрессоре он сжимается и нагревается до 70-90 °C. В конденсаторе тепло передается воздуху (через радиатор), хладагент превращается в жидкость и идет дальше по циклу.
Вот таблица, чтобы наглядно увидеть, как все работает:
Этап | Описание действия | Температура хладагента |
Испарение | Хладагент испаряется и охлаждает | –5…+5 °C |
Сжатие | Компрессор сжимает газ | +70…+90 °C |
Конденсация | Газ отдает тепло и становится жидкостью | +35…+45 °C |
Что такое ККБ и почему он так популярен
Что такое ККБ в понимании монтажников и заказчиков? Это быстрый способ организовать охлаждение или кондиционирование, без сложных чиллеров и охладителей.
В этой статье читайте чем отличается чиллер от ККБ

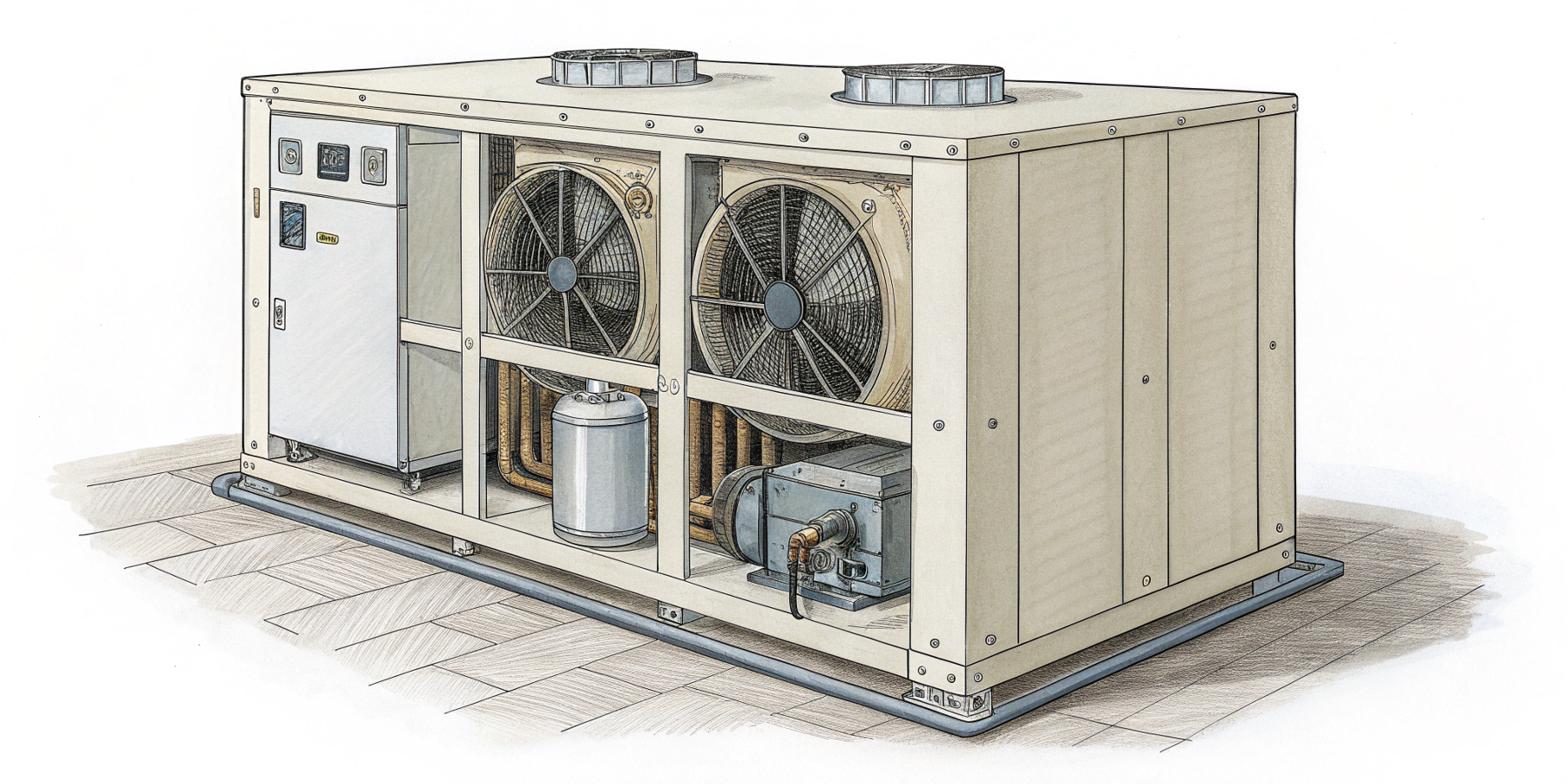

Преимущества данного оборудования очевидны. В первую очередь, это возможность установки снаружи (экономия места, снижения шумности), обслуживание отдельно от основного помещения, совмещение с разными испарителями и объемами камер, а также компактность и надежность.
Вот что интересно: если ККБ стоит на крыше, он не занимает полезную площадь и не мешает работе в здании. А шум от него практически не слышен внутри.
Компрессорно-конденсаторный блок – наш опыт и выводы
Компрессорно-конденсаторный блок это оборудование, с которым мы работаем больше 11 лет. За это время наши специалисты монтировали ККБ для складов, магазинов, лабораторий и серверных. В каждом случае был свой подход, но принцип один – стабильность, надежность и доступ к обслуживанию.
Читайте также: кондиционирование торговых центров
Компрессорно-конденсаторный блок нельзя выбрать «вслепую». Мы всегда начинаем с расчета: какая мощность нужна системе, сколько испарителей будет подключено, какая длина трассы и перепад по высоте, где будет стоять блок и сколько у него свободного воздуха.
Эти вопросы помогают избежать ошибок. Неправильно подобранный ККБ может шуметь, перегреваться или вообще не запускаться. Мы настоятельно рекомендуем доверять проектирование специалистам, особенно если вы монтируете систему с нуля.
Часто задаваемые вопросы (FAQ)
Что такое ККБ в холодильной технике?
ККБ это внешний блок, который содержит компрессор и конденсатор. Он используется в системах охлаждения и кондиционирования для перекачки хладагента и отвода тепла наружу.

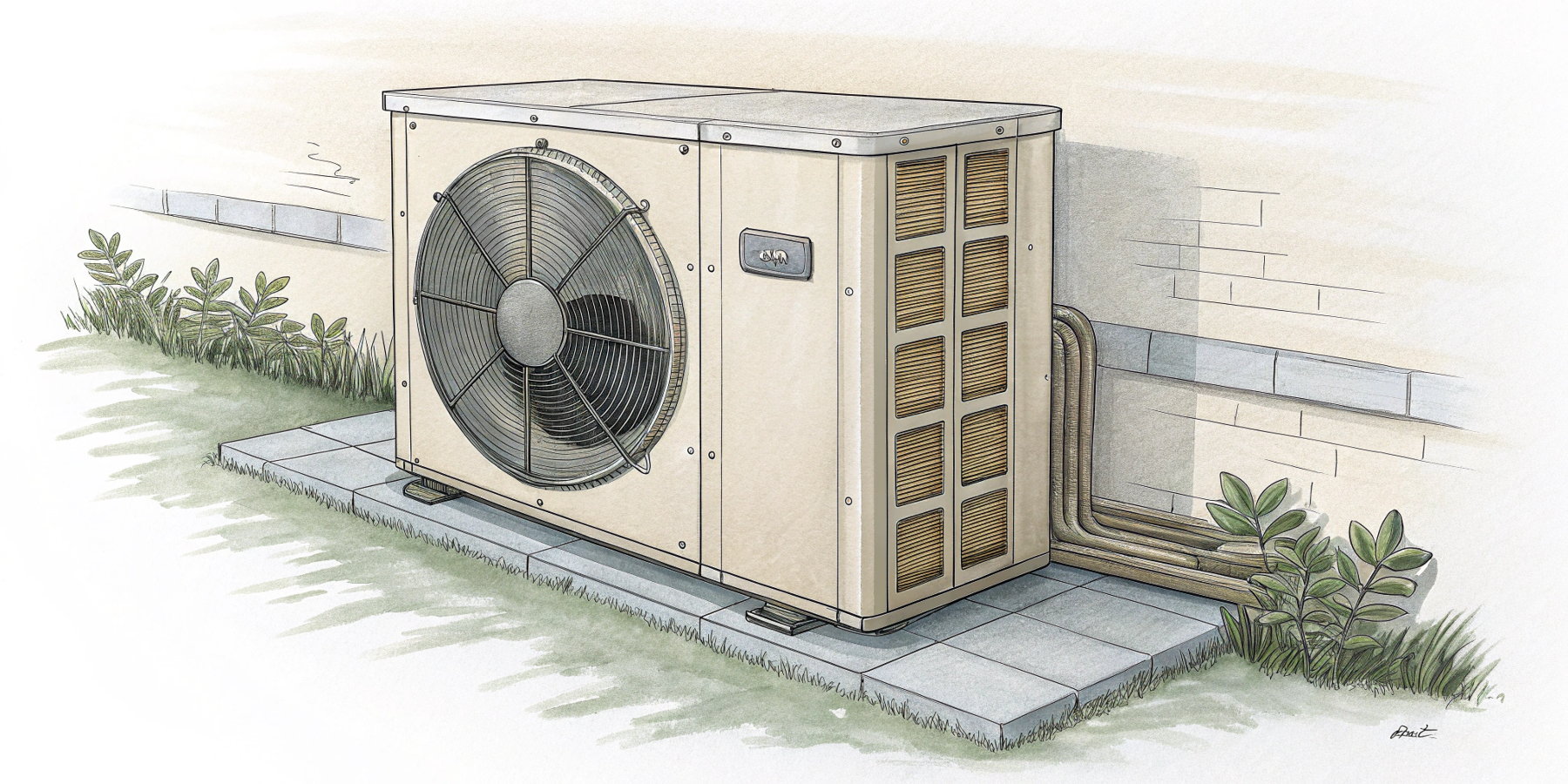

Для чего нужен ККБ?
Чтобы отделить шумные и горячие элементы системы от помещения. Он обеспечивает охлаждение, работает с испарителями, расширительными клапанами и другим оборудованием.
Какие бывают компрессорно-конденсаторные блоки?
Компрессорно-конденсаторные блоки бывают с воздушным или водяным охлаждением, с одним или несколькими компрессорами, с различными типами хладагентов. Выбор зависит от задач и условий эксплуатации.
Где ставят компрессорно-конденсаторный блок?
Обычно ККБ монтируют на крыше, фасаде или в техническом помещении с вентиляцией. Главное – доступ для обслуживания и хорошее охлаждение конденсатора.
Как подключается ККБ?
ККБ подключается к испарителю через медные трубки, по которым циркулирует хладагент. Также подключают питание, дренаж и систему управления. Все соединения делают герметичными.
Можно ли заменить ККБ без замены всей системы?
Да, при условии совместимости по типу хладагента, мощности и соединениям. Часто заменяют устаревшие ККБ на новые, чтобы снизить энергопотребление или перейти на более безопасный и современный хладагент.
Список использованной для написания статьи литературы
- Величко С.Л., Головко В.В. Основи холодильної техніки. Київ: УкрІНТЕІ, 2019. ISBN: 978-966-02-9555-9
- EN 378:2021 — Refrigerating systems and heat pumps. Safety and environmental requirements.
- Bitzer. Condensing Units – Technical Manual, EU Edition, 2020
