Геотермальный тепловой насос с водным контуром — это система, которая использует тепло подземных или поверхностных водоёмов для отопления, охлаждения и нагрева воды. Такая технология позволяет обеспечить высокую энергоэффективность и экологичность благодаря стабильной температуре воды. Разберём принцип работы, особенности установки и преимущества таких систем.
Так же рекомендуем узнать, какие еще типы готермальных тепловых насосов существуют.

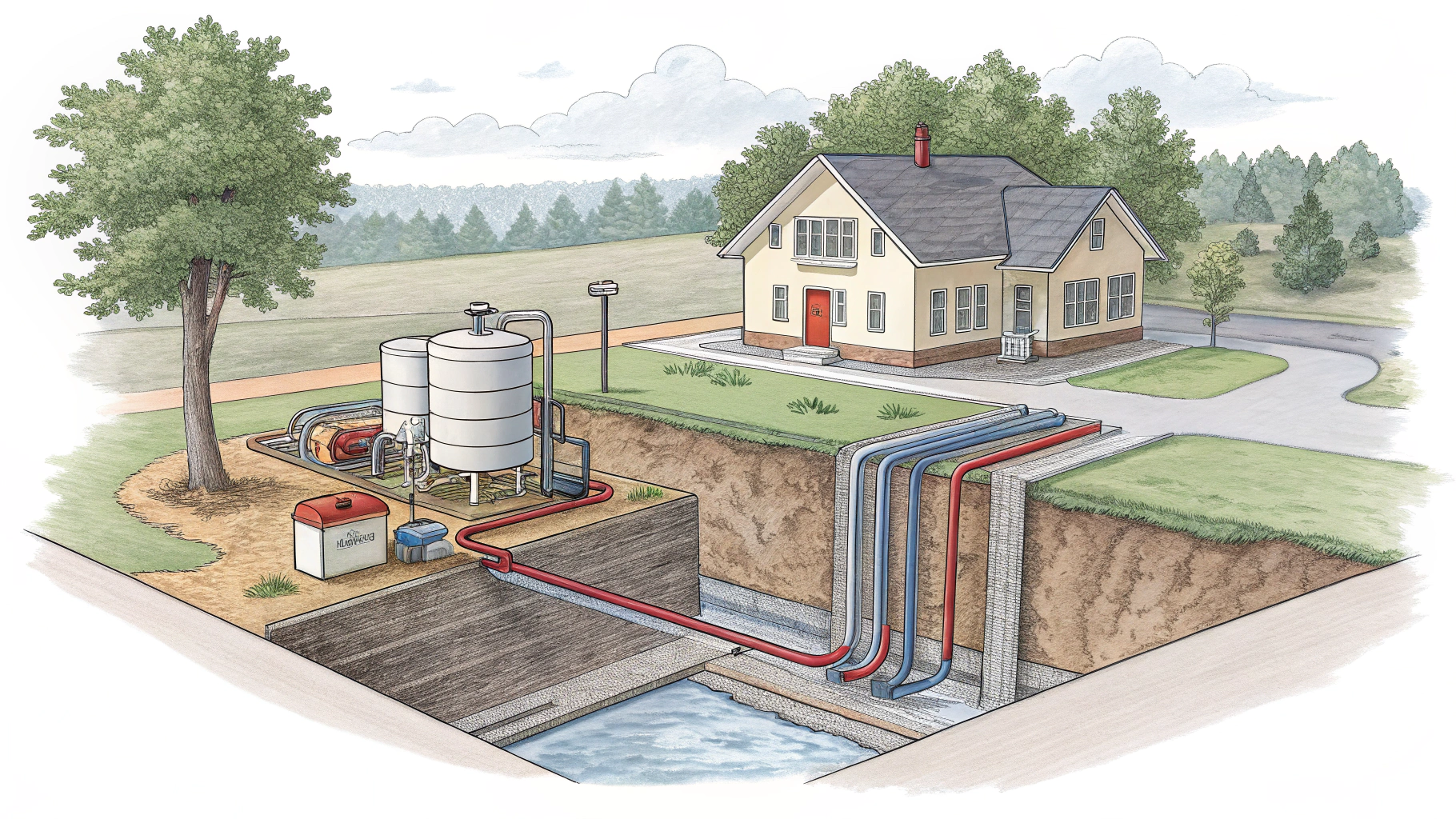

Принцип работы
Геотермальный тепловой насос с водным контуром работает на основе теплообмена между водой и хладагентом, циркулирующим в системе. Эта система отличается высокой стабильностью и эффективностью благодаря постоянной температуре источника воды, которая практически не зависит от времени года. Работа насоса проходит несколько этапов:
Забор тепла из воды.
Насос забирает воду из подземного источника, реки, озера или скважины с помощью насосного оборудования.
Вода направляется в теплообменник, где тепло передаётся хладагенту. Температура воды в источнике остаётся практически неизменной, что обеспечивает стабильность работы системы.
Передача тепла через компрессор.
Нагретый в теплообменнике хладагент поступает в компрессор. В компрессоре давление хладагента увеличивается, что приводит к значительному повышению его температуры.
Горячий хладагент направляется в систему отопления или горячего водоснабжения.
Охлаждение хладагента и возврат воды.
После передачи тепла хладагент охлаждается и возвращается для нового цикла теплообмена.
Использованная вода либо сбрасывается обратно в природный водоём, либо возвращается в скважину. Такой замкнутый цикл исключает потери воды и минимизирует влияние на окружающую среду.
Типы систем водного контура:
Открытые системы. Вода забирается из источника и после теплообмена возвращается обратно. Требуют наличия качественного водоёма или скважины с высоким дебетом воды.
Замкнутые системы. Вода или антифриз циркулируют в закрытых трубопроводах, которые размещены в водоёме. Такой вариант подходит для объектов, расположенных рядом с большими водными поверхностями.
Стабильная температура воды в природных или искусственных водоёмах делает возможным круглогодичное использование системы с минимальными затратами энергии. Кроме того, такие насосы отличаются высокой адаптивностью, позволяя интегрировать их в различные климатические и географические условия.
Читайте также какой КПД у теплового насоса
Требования к установке
Для успешной установки геотермального насоса с водным контуром необходимо учитывать следующие факторы:
Доступ к источнику воды.
Система требует наличия реки, озера, скважины или другого подходящего источника воды.
Объём воды должен быть достаточным для покрытия тепловой нагрузки здания. Это особенно важно для крупных объектов, где требования к теплу и охлаждению выше среднего уровня.
При выборе источника воды важно учитывать его стабильность в течение года. Сезонные изменения уровня воды или её температуры могут повлиять на эффективность работы насоса.
Качество воды.
Вода не должна содержать большое количество загрязнений, солей или агрессивных химических элементов. Наличие примесей, таких как железо, сера или песок, может вызвать коррозию теплообменников и сократить срок службы системы.
Перед началом установки рекомендуется провести лабораторный анализ воды. Это позволит заранее оценить возможные риски и подобрать подходящие материалы для труб и теплообменников.
Если качество воды неудовлетворительное, можно установить систему фильтрации для её предварительной очистки перед подачей в насос.
Юридические ограничения.
Требуется согласование с местными органами на использование природных водных ресурсов. Это особенно актуально для объектов, расположенных вблизи заповедников, рек или озёр с особым природоохранным статусом.
Возможно, потребуется получение разрешений на бурение скважин или организацию водозабора. Такие процессы могут занять значительное время и требуют предоставления технической документации.
Нарушение норм использования водных ресурсов может привести к штрафам или запрету на эксплуатацию системы, поэтому важно соблюдать все юридические требования.
Технические условия.
Установка системы требует профессионального подхода. Это включает точный расчёт нагрузки, проектирование системы и выбор оборудования, которое подходит для конкретных условий.
Также важно учесть особенности размещения оборудования. Например, насосные установки должны быть расположены таким образом, чтобы минимизировать теплопотери и облегчить доступ для обслуживания.
Для замкнутых систем может потребоваться создание подводного трубопровода, который обеспечит стабильную циркуляцию воды или теплоносителя. Это может увеличить время и затраты на установку.
Правильное выполнение всех условий установки гарантирует стабильную и долгосрочную работу насоса. Нарушение одного из этих требований может снизить эффективность системы и увеличить расходы на её обслуживание.
Преимущества и ограничения
| Характеристика | Преимущества | Ограничения |
|---|---|---|
| Энергоэффективность | Стабильная температура воды снижает расходы на электроэнергию. | Требует больших начальных затрат на установку. |
| Экологичность | Отсутствие вредных выбросов в атмосферу. | Нуждается в источнике воды с подходящим качеством. |
| Долговечность | Срок службы системы превышает 20 лет при надлежащем обслуживании. | Некачественная вода может привести к коррозии оборудования. |
| Универсальность | Подходит для отопления, охлаждения и нагрева воды. | Требует согласования с органами власти для использования природных ресурсов. |
| Минимальное воздействие | Замкнутый цикл воды минимизирует влияние на окружающую среду. | Возможны трудности с бурением скважин или организацией водозабора в некоторых регионах. |
Заключение
Геотермальный тепловой насос с водным контуром — это эффективное решение для обеспечения энергоэффективного отопления и охлаждения. Его преимущества включают экологичность, универсальность и долговечность. Однако успешная реализация проекта требует тщательной подготовки, включая анализ воды, выбор подходящего источника и соблюдение юридических требований. Своевременное обращение к специалистам поможет выбрать оптимальную систему и обеспечить её долгосрочную работу.
FAQ: Частые вопросы
1. Какой источник воды подходит для геотермального насоса с водным контуром?
Подходят реки, озёра, подземные скважины или искусственные водоёмы с достаточным объёмом и стабильной температурой.
2. Можно ли использовать загрязнённую воду?
Нет, качество воды должно быть высоким, чтобы избежать повреждений оборудования. Перед установкой проводится анализ воды.
3. Какие расходы на обслуживание системы?
Ежегодное обслуживание включает проверку теплообменника, контура и состояния насосного оборудования. Затраты минимальны.
4. Нужны ли разрешения на использование воды?
Да, требуется согласование с местными органами, особенно если используется природный водоём или бурится скважина.
5. Каков срок службы геотермального насоса?
При правильной эксплуатации система может работать 20–25 лет без значительных потерь эффективности.
