Какие конденсаторы бывают? Этот вопрос часто возникает, когда мы пытаемся понять, как работает техника. Мы знаем, что конденсаторы – это базовые детали, которые встречаются почти во всех электронных устройствах. Старый радиоприемник, современный компьютер, даже промышленная холодильная камера – везде можно увидеть маленькие “бочонки” или “таблетки” – это и есть конденсаторы.
Понимание того, какие существуют типы конденсаторов, поможет вам:
- узнать, почему в разных устройствах используются разные конденсаторы;
- разобраться, как они помогают электронике работать;
- правильно выбрать нужный компонент, если вы занимаетесь ремонтом или сборкой;
- лучше понимать, из чего состоит мир вокруг нас, наполненный электронной техникой.
Содержание
Разновидности конденсаторов – зачем они нужны
Разновидности конденсаторов существенно расширяют их возможности. Эти устройства нужны для накопления электрического заряда. По сути, что это их главная задача. Представьте, конденсатор – это как очень быстрая, но маленькая батарейка. Он может быстро набрать энергию и так же быстро ее отдать. Наши специалисты знают, что это свойство делает их незаменимыми для многих функций:
- Устранение “шума” в электричестве. Конденсаторы помогают очистить электрический сигнал от нежелательных помех, делая его более чистым и стабильным.
- Сохранение энергии на короткий срок. Например, во вспышке фотоаппарата или в устройствах, которым нужен кратковременный мощный импульс энергии.
- Разделение сигналов. Они пропускают только переменный ток, блокируя постоянный. Это часто используется, чтобы отделять полезный сигнал от “фона”.
Создание задержек. В некоторых схемах конденсаторы используются для создания временных задержек, что нужно в таймерах.
Какие существуют типы конденсаторов по диэлектрику

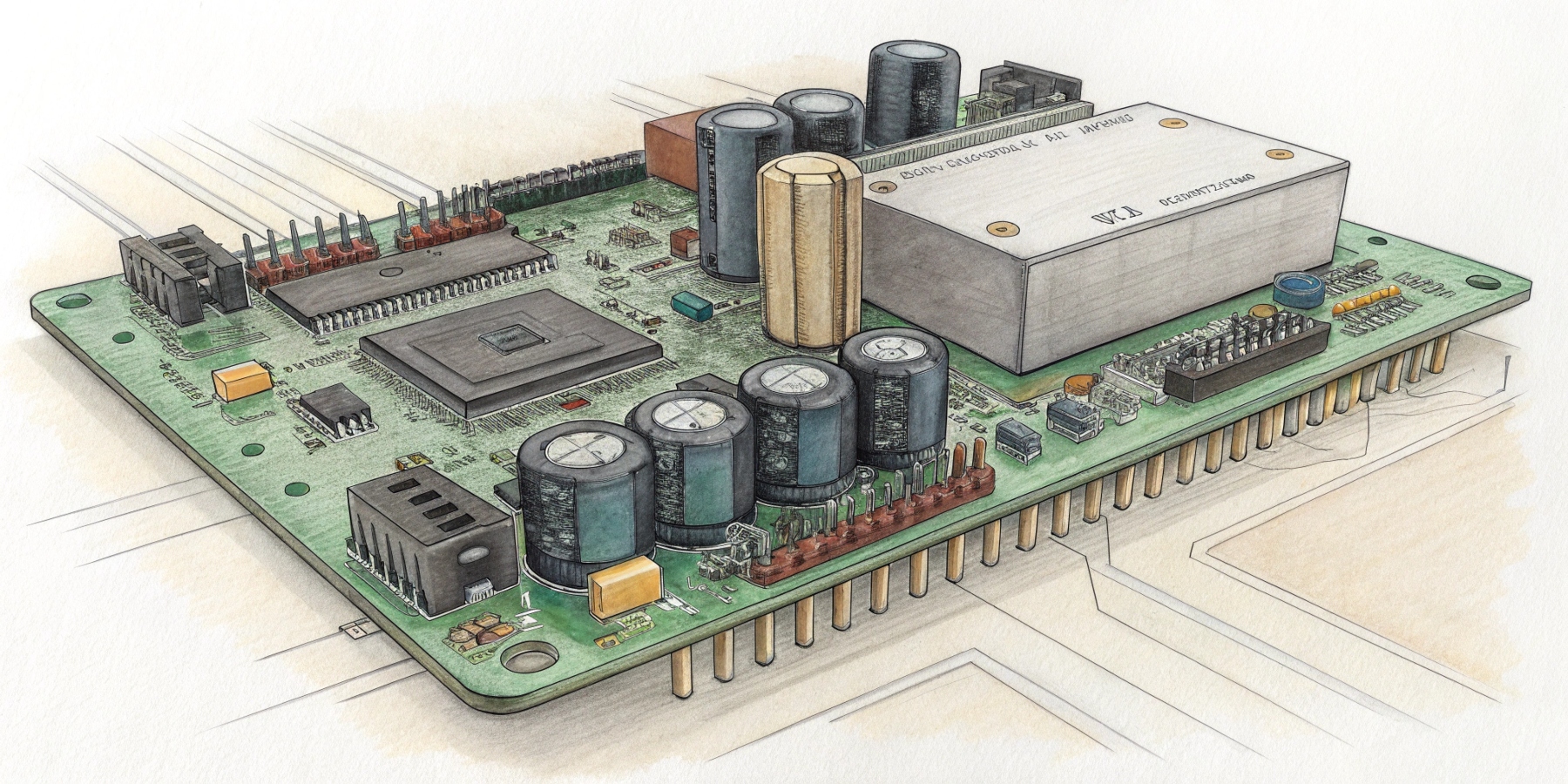

Какие существуют типы конденсаторов? Главное их отличие – это материал, который находится между двумя проводящими пластинами. Этот материал называют диэлектриком. Он не проводит электричество, но помогает конденсатору собрать и удержать заряд.
Керамические конденсаторы очень качественные. Их диэлектрик – керамика. Они обычно небольшие, похожи на цветные таблетки или чипы. Отлично подходят для схем, где сигнал быстро меняется (высокие частоты), например, в компьютерной технике или смартфонах. У них нет полярности, то есть их можно устанавливать любой стороной.
В пленочных конденсаторах диэлектрик – это тонкая пластиковая пленка (полипропилен, полиэстер и другие). Они бывают разных размеров, часто используются в аудиоусилителях или блоках питания. У них хорошие и стабильные характеристики.
Электролитические конденсаторы используют специальный жидкий или гелеобразный электролит. Они дают большую емкость при небольших размерах, часто выглядят как маленькие бочонки. Что особенно важно, так это то, что они полярные – у них есть четкие плюс и минус. Если перепутать их при подключении, конденсатор может выйти из строя или даже взорваться.
Танталовые – это тоже вид электролитических конденсаторов, но с диэлектриком из оксида тантала. Они компактнее и обычно стабильнее обычных электролитов, но стоят дороже. Они тоже полярные.
Слюдяные конденсаторы с диэлектриком из слюды. Они очень точные и хорошо работают на высоких частотах. Встречаются реже в обычной электронике, но ценятся там, где нужна высокая точность.
Мы убеждены, что выбор диэлектрика напрямую определяет, как конденсатор будет работать.
Виды конденсатора по назначению и внешнему виду
Виды конденсатора можно различать и по тому, для чего они используются и как выглядят. Мы видим, что конкретная задача часто диктует выбор типа конденсатора.
Тип конденсатора | Основное назначение | Примеры применения |
Общего назначения | Блокировка постоянного тока, фильтрация шумов | Простые электронные схемы, аудиоустройства |
Пусковые и рабочие | Запуск и стабильная работа электродвигателей | Стиральные машины, холодильное оборудование, насосы, компрессоры |
Высоковольтные | Работа с очень высокими электрическими напряжениями | Промышленное оборудование, лазеры, рентген |
Подстроечные | Изменение емкости вручную для настройки | Старые радиоприемники, измерительное оборудование |
Суперконденсаторы (ионисторы) | Хранение большого количества энергии, быстрая отдача | Резервное питание, электрический транспорт |
Классификация конденсаторов по способу монтажа
Классификация конденсаторов также зависит от того, как они крепятся к плате. Хотя это не влияет на их электрические свойства, это очень важно для производства и ремонта.
SMD-конденсаторы (Surface Mount Device) – это крошечные прямоугольные компоненты без привычных ножек. Их устанавливают прямо на поверхность платы с помощью специальных машин. Они повсюду в современной миниатюрной электронике: смартфонах, ноутбуках, планшетах.
Выводные конденсаторы (Through-hole) – у них есть тонкие металлические выводы (ножки), которые вставляются в специальные отверстия на плате и припаиваются с обратной стороны. Они обычно крупнее, и их проще паять вручную.
Наш опыт показывает, что выбор между SMD и выводными компонентами зависит от того, насколько компактным должно быть устройство и будет ли оно собираться автоматически или вручную.
Какие конденсаторы бывают – на что обратить внимание при выборе
Какие конденсаторы бывают и как правильно их выбрать? Мы всегда советуем учитывать несколько важных характеристик при выборе конденсатора, чтобы он подошел для вашей задачи:
- Емкость: это главное число, которое показывает, сколько заряда конденсатор может накопить. Измеряется в фарадах (Ф), чаще всего вы увидите микрофарады (мкФ), нанофарады (нФ) или пикофарады (пФ).
- Рабочее напряжение: это максимальное электрическое напряжение, которое конденсатор может безопасно выдержать. Мы знаем, что всегда нужно выбирать конденсатор, чье рабочее напряжение выше, чем напряжение в цепи, где он будет использоваться.
- Допуск: это процентное отклонение реальной емкости от заявленной. Например, 10% допуск означает, что реальная емкость может быть на 10% больше или меньше указанной.
- Температурный диапазон: при каких температурах окружающей среды конденсатор сохраняет свои свойства.
- ESR (Equivalent Series Resistance, эквивалентное последовательное сопротивление): это сопротивление внутри самого конденсатора. Чем оно ниже, тем лучше конденсатор работает, особенно в схемах с высокими частотами или там, где нужно быстро отдавать энергию.
Мы, основываясь на многолетнем опыте, полученном при работе в области охлаждения жидкостей, монтажа климатических систем и производства холодильного оборудования, понимаем, что правильный подбор и знание характеристик электронных компонентов, таких как конденсаторы, играют важную роль для надежности и долгой работы разнообразных систем. Мы видели, что даже малая ошибка при выборе конденсатора способна привести к серьезным неполадкам в работе оборудования.
Знание того, какие бывают конденсаторы, помогает вам не только эффективно ремонтировать, но и успешно создавать новые устройства, понимать принципы их работы и избегать распространенных ошибок.
Часто задаваемые вопросы (FAQ)
Можно ли заменить один конденсатор другим с другой емкостью?
Мы не советуем просто так заменять конденсатор на компонент с другой емкостью. Емкость конденсатора критически важна для правильной работы схемы. Изменение емкости может привести к неправильной работе устройства, его нестабильности или даже поломке.
Что произойдет, если подключить полярный конденсатор неправильно?
Если полярный конденсатор (например, электролитический или танталовый) подключить неправильно, он может выйти из строя. В лучшем случае он просто перестанет работать, в худшем – может взорваться или загореться, выделяя токсичные газы.
Почему конденсаторы иногда вздуваются?
Это происходит из-за избыточного внутреннего давления, которое возникает из-за перегрева или старения электролита, особенно в электролитических конденсаторах. Вздутый конденсатор почти всегда неисправен и требует немедленной замены.
Чем отличается конденсатор от резистора?
Конденсатор накапливает электрический заряд и может пропускать переменный ток, блокируя постоянный. Резистор же ограничивает ток, преобразуя избыточную энергию в тепло. Их функции в электрической схеме принципиально разные.
Какие конденсаторы используются в блоках питания?
В блоках питания чаще всего используются электролитические конденсаторы большой емкости. Они хорошо сглаживают пульсации выпрямленного тока, делая его стабильным. Также могут применяться керамические или пленочные конденсаторы для фильтрации высокочастотных помех.
Как определить емкость и напряжение конденсатора по маркировке?
Емкость обычно указывается на корпусе в микрофарадах (мкФ или uF), нанофарадах (нФ или nF) или пикофарадах (пФ или pF). Рабочее напряжение указывается в вольтах (V).
