«Измерение — это первый шаг, который ведет к контролю и, в конечном счете, к усовершенствованию. Если вы не можете измерить нечто, вы не можете понять это. Если вы не понимаете, то не можете контролировать. Если не можете контролировать, то не сможете улучшить» — отмечал основатель теории менеджмента качества Эдвардс Деминг (1900–1993), подчеркивая важность точных измерений для контроля и оптимизации процессов.

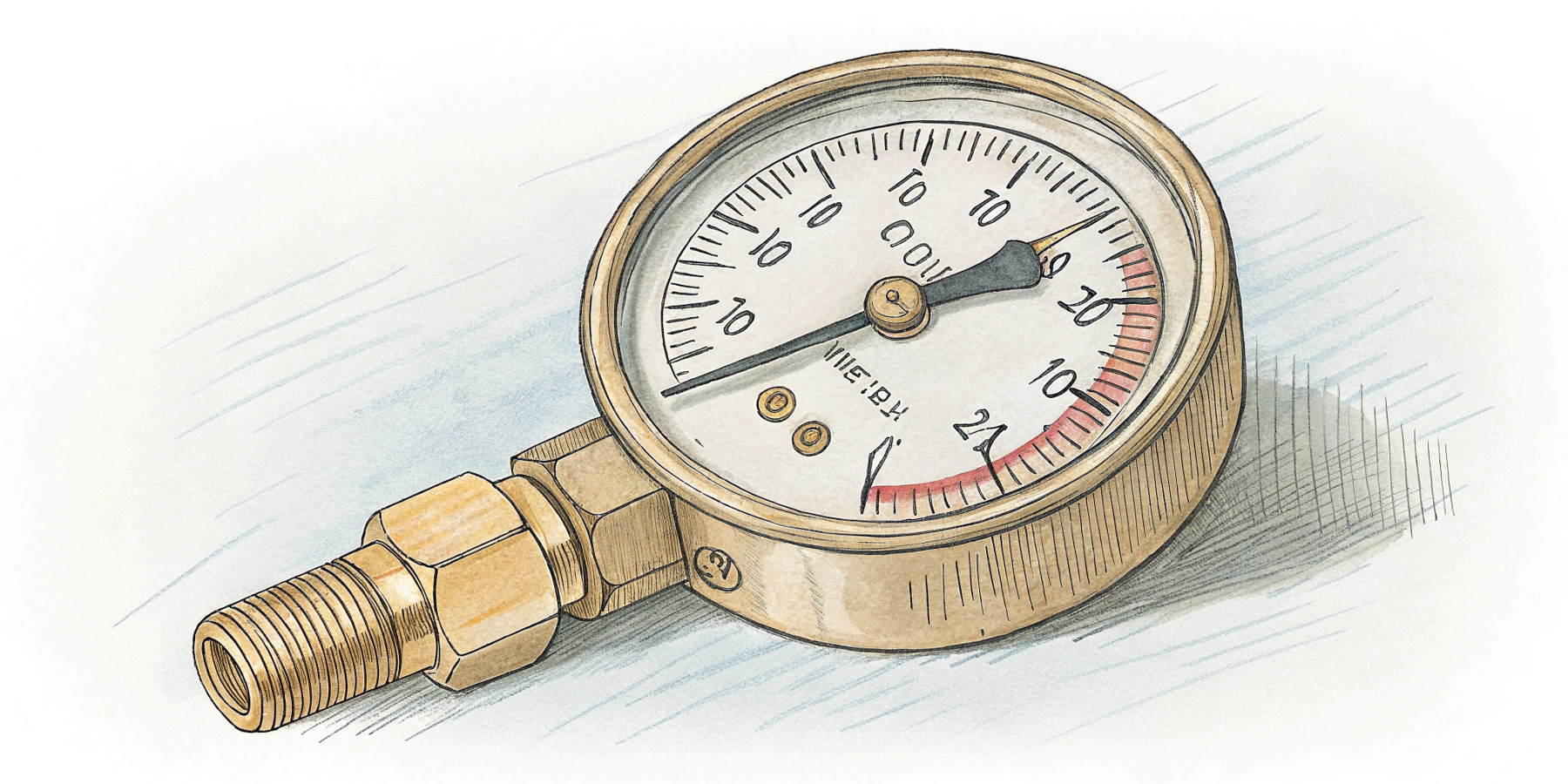

Манометры для измерения давления – это приборы, которые позволяют определить величину давления в различных системах и оборудовании. Они работают на основе преобразования силы давления среды в механическое перемещение указателя или в электрический сигнал. Один из наглядных примеров такой системы – это градирня, где давление в трубопроводах и насосных установках необходимо постоянно контролировать для поддержания стабильной работы теплообменных процессов.
Существуют различные типы манометров, отличающиеся по конструкции, точности и сфере применения. В этой статье наши эксперты детально объяснят, где применяются такие приборы, их разновидности, историю развития, принципы работы, критерии выбора и экономические нюансы использования.
Содержание
Где применяются манометры: от быта до промышленности
Манометр используется в различных сферах – от бытовых систем до сложных промышленных комплексов. В домашних условиях он устанавливается на фильтрах очистки воды, котлах отопления и насосных станциях для контроля давления и своевременного выявления неисправностей.
Читайте также: автоматика для насосной станции
В промышленности манометр для воды применяется для мониторинга давления в трубопроводах, резервуарах и технологическом оборудовании.
Особую важность имеют специализированные приборы в системах газоснабжения, пожаротушения и медицинском оборудовании, где точность измерения давления напрямую влияет на безопасность людей и эффективность работы устройств.
Области применения манометров
Сфера применения | Цель использования | Выгода | Рекомендации по подбору |
Системы отопления | Контроль рабочего давления теплоносителя | Предотвращение аварий и увеличение срока службы оборудования | Выбирайте модели с диапазоном 0-6 бар с классом точности не ниже 2.5 |
Водоснабжение | Мониторинг давления в трубопроводах | Оптимизация работы насосов и защита от гидроударов | Рекомендуются манометры для воды с защитой от влаги (IP54 и выше) |
Контроль давления хладагента | Обеспечение эффективной работы и экономия электроэнергии | Необходим специальный манометр для измерения давления фреона | |
Системы пожаротушения | Проверка рабочего давления в магистралях | Гарантия срабатывания в экстренных ситуациях | Используйте приборы с яркой шкалой и отметками допустимых значений |
Газовое оборудование | Контроль давления газа | Безопасная эксплуатация и своевременное выявление утечек | Выбирайте взрывозащищенные модели с высокой чувствительностью |
Промышленные процессы | Мониторинг технологических параметров | Стабильность производства и качество продукции | Предпочтительны модели с дистанционной передачей данных |

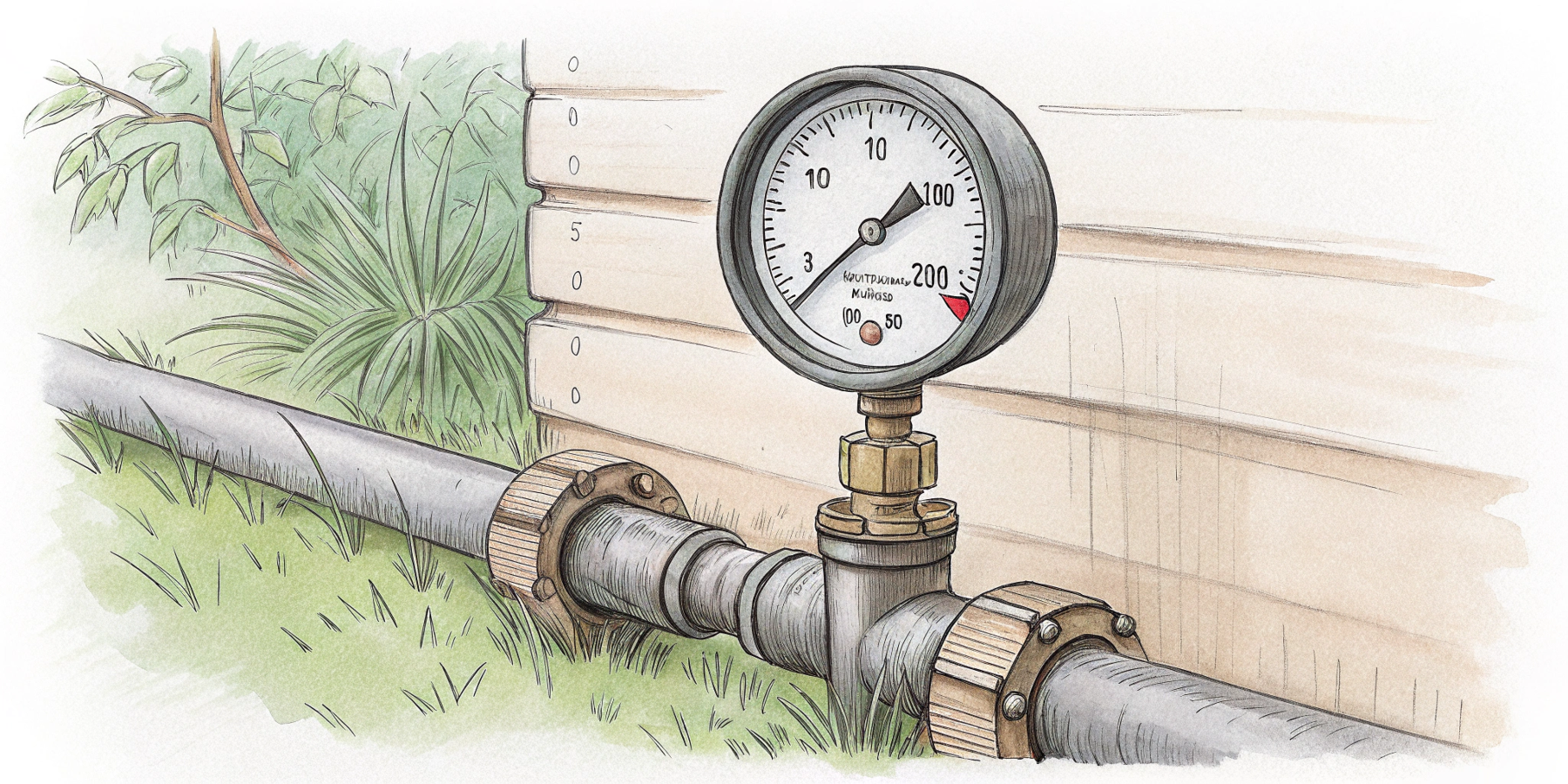

Типы манометров и особенности измерения давления
Манометр представлен на рынке в нескольких основных вариантах, каждый из которых имеет свои особенности и оптимальные области применения. Выбор конкретного типа зависит от технических требований и условий эксплуатации.
Пружинные (трубчатые) манометры считаются наиболее распространенным типом. Их принцип действия основан на деформации изогнутой трубки (трубки Бурдона) под воздействием давления. Мембранные приборы используют тот же принцип, но вместо трубки там упругая мембрана.
Мановакуумметр – это комбинированные приборы, способные измерять как избыточное давление, так и разрежение (вакуум). Они особенно полезны в системах, где возможны оба состояния, например, в холодильных установках или тепловых насосах.
Цифровые манометры – новейшее решение с электронным преобразованием давления в цифровой сигнал. Они обеспечивают высокую точность, возможность сохранения и передачи данных, а также автоматическую компенсацию температурных погрешностей.
Типы манометров и их особенности
Тип манометра | Особенности |
Пружинный (трубчатый) | Надежность, простота конструкции, широкий диапазон измерений, невысокая стоимость |
Мембранный | Высокая чувствительность, компактность, устойчивость к вибрациям, подходит для агрессивных сред |
Поршневой | Высокая точность, используется как эталонный прибор для поверки других манометров |
Цифровой | Высокая точность, память измерений, автоматическая компенсация погрешностей, интерфейсы для связи |
Мановакуумметр | Измерение как положительного, так и отрицательного давления относительно атмосферного |
Дифференциальный | Измерение разности давлений между двумя точками, применяется для контроля фильтров и расхода |
Электроконтактный | Оснащен контактами для сигнализации или автоматического управления при достижении заданных значений |
Как менялись манометры: краткая история точности
Манометр прошел долгий путь развития от простейших устройств до нынешних высокоточных приборов. Первые примитивные измерители давления появились в XVII веке, когда итальянский физик Эванджелиста Торричелли изобрел ртутный барометр – прародитель всех приборов для измерения давления.
Значительный прорыв произошел в 1849 году, когда французский инженер Эжен Бурдон запатентовал трубчатый манометр для воды, основанный на принципе деформации изогнутой металлической трубки.
В начале XX века появились мембранные манометры, которые позволили более точно измерять небольшие давления и работать с агрессивными средами.
Революционным шагом стало появление в 1970-х годах электронных мановакуумметров с цифровой индикацией. Они открыли новую эру в измерительной технике, обеспечив высочайшую точность, возможность автоматической регистрации данных и интеграцию с компьютерными системами.
Ведущие мировые производители манометров
- WIKA (Германия) – премиум
- Endress+Hauser (Швейцария) – премиум
- Ashcroft (США) – стандарт
- Baumer (Швейцария) – стандарт
- Kobold (Германия) – эконом
- Watts (США) – эконом
- AFRISO (Германия) – эконом
Как работает манометр: просто о сложном
Манометр функционирует на основе физического принципа преобразования давления в механическое перемещение или электрический сигнал.
В классическом пружинном манометре используется изогнутая трубка эллиптического сечения, один конец которой запаян и свободно перемещается, а другой жестко закреплен и соединен с измеряемой средой. Когда давление внутри трубки увеличивается, она стремится выпрямиться, при этом свободный конец перемещается. Это движение через систему зубчатых передач преобразуется во вращение стрелки на циферблате.
В мембранных манометрах для воды используется тонкая гофрированная мембрана, которая прогибается под действием давления. Степень прогиба пропорциональна величине давления и преобразуется в показания прибора механическим или электрическим способом.
Читайте также: редукторы давления воды
Новый электронный мановакуумметр использует пьезорезистивные, емкостные или резонансные датчики для преобразования давления в электрический сигнал. Микропроцессор обрабатывает этот сигнал, компенсирует погрешности и отображает результат на цифровом дисплее.
Ведущие производители манометров и их специализация
Производитель | Страна происхождения | Ценовая категория | Оптимальные условия эксплуатации |
WIKA | Германия | Премиум | Высокоточные измерения в сложных условиях, взрывоопасные среды |
Endress+Hauser | Швейцария | Премиум | Автоматизированные системы с интеграцией в АСУ ТП |
Ashcroft | США | Стандарт | Универсальное применение в промышленности и энергетике |
Baumer | Швейцария | Стандарт | Пищевая и фармацевтическая промышленность, чистые производства |
Kobold | Германия | Эконом | Стандартные промышленные и коммерческие применения |
Watts | США | Эконом | Системы отопления и водоснабжения, бытовое применение |
AFRISO | Германия | Эконом | Системы отопления, холодоснабжения и бытовые установки |

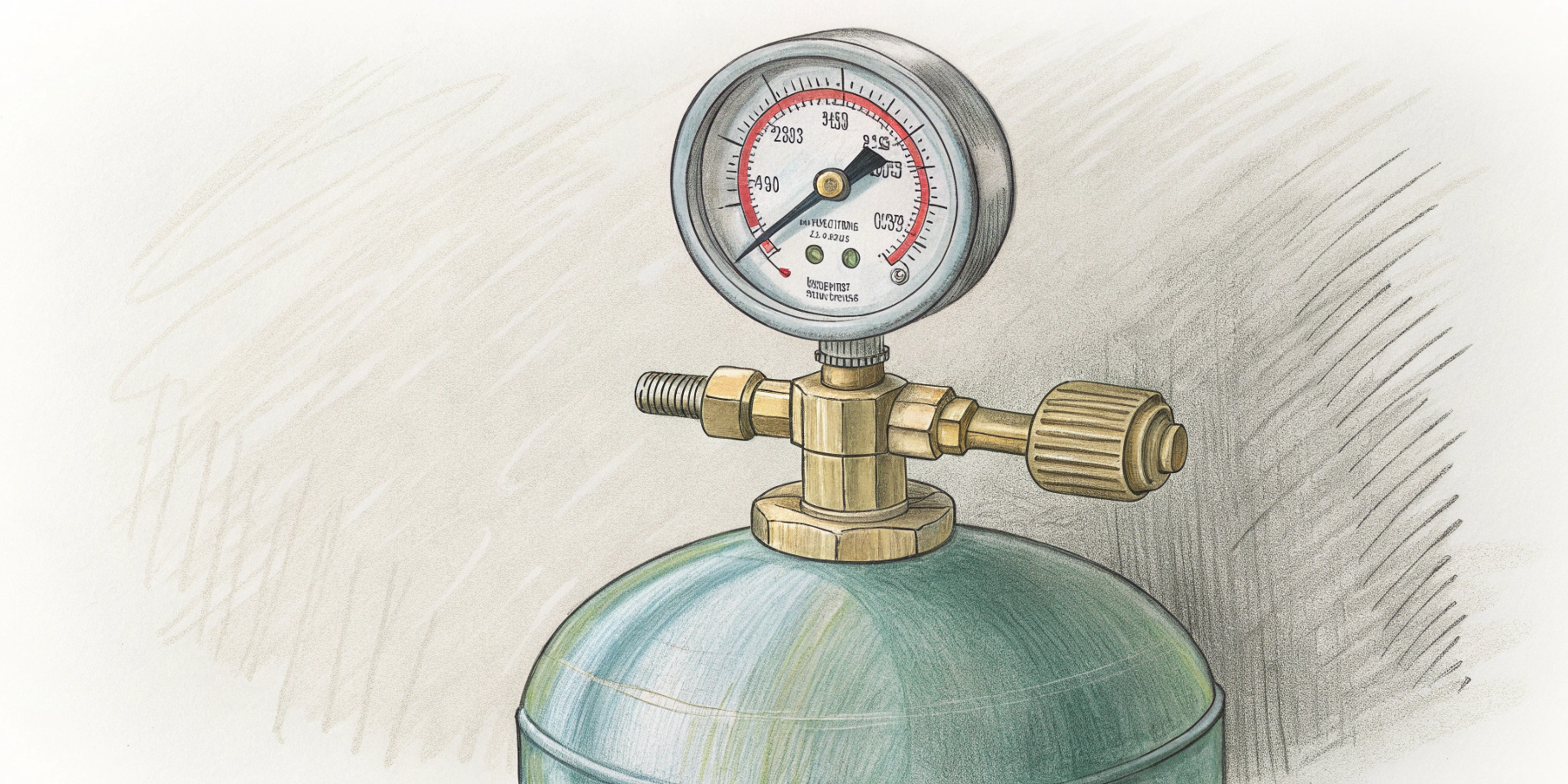

Как выбрать манометр под конкретные задачи
Манометр следует выбирать, исходя из конкретных требований и условий эксплуатации. Первостепенное значение имеет диапазон измерения давления, который должен перекрывать рабочий диапазон системы с запасом примерно 30-50%.
Класс точности определяет допустимую погрешность измерений. Для бытовых применений обычно достаточно приборов с классом точности 2,5 (погрешность ±2,5% от верхнего предела измерений). Для технологических процессов рекомендуются манометры класса 1,5 или 1,0, а для лабораторных измерений или поверочных работ – 0,6 и выше.
Для агрессивных жидкостей и газов необходимо выбирать модели с корпусом и измерительным элементом из нержавеющей стали или специальных сплавов. Для манометров для измерения давления фреона критически важна совместимость с конкретным типом хладагента.
Для наружной установки требуются приборы с защитой от атмосферных воздействий, для взрывоопасных зон – модели во взрывозащищенном исполнении, а для помещений с высокой вибрацией – приборы с демпфированием или удаленным монтажом через капилляр.
Читайте также что такое гидроудар простыми словами
Цена вопроса: как не переплатить за точность
Манометр представлен на рынке в широком ценовом. Стоимость зависит от многих факторов: точность, материалы, дополнительные функции, бренд.
Для бытовых систем отопления и водоснабжения оптимальным выбором будет недорогой механический манометр для воды с базовой точностью. Он обеспечивает достаточную информативность при минимальных затратах. «Экономия должна быть экономной» — как справедливо отмечал американский изобретатель Томас Эдисон (1847-1931), подчеркивая важность рационального подхода к технологическим решениям.
Что дает правильный манометр: контроль и безопасность
Правильно подобранный и установленный манометр для воды превращается из простого индикатора в эффективный инструмент управления системой. Последние разработки в области измерительной техники привели к созданию «умных» устройств для измерения давления, которые интегрируются в системы автоматизации и дистанционного мониторинга.
«Наука – это организованные знания, мудрость – это организованная жизнь» — отмечал философ Иммануил Кант (1724-1804), и эта мысль наглядно иллюстрирует роль точных измерений в организации эффективных технических систем.
