Моноблочные чиллеры стали востребованными в промышленности и коммерческих проектах во многом из-за своей компактной конструкции, простоте в установке и эксплуатации. С технической точки зрения – это единое устройство, включающее все основные компоненты системы охлаждения. Такое решение значительно облегчает монтаж и последующее обслуживание.
Что такое моноблочный чиллер, какие его основные компоненты и в чем его преимущества по сравнению с другими видами охлаждающих устройств?
Читайте более подробно о том что такое чиллер и принцип его работы
Особенности конструкции

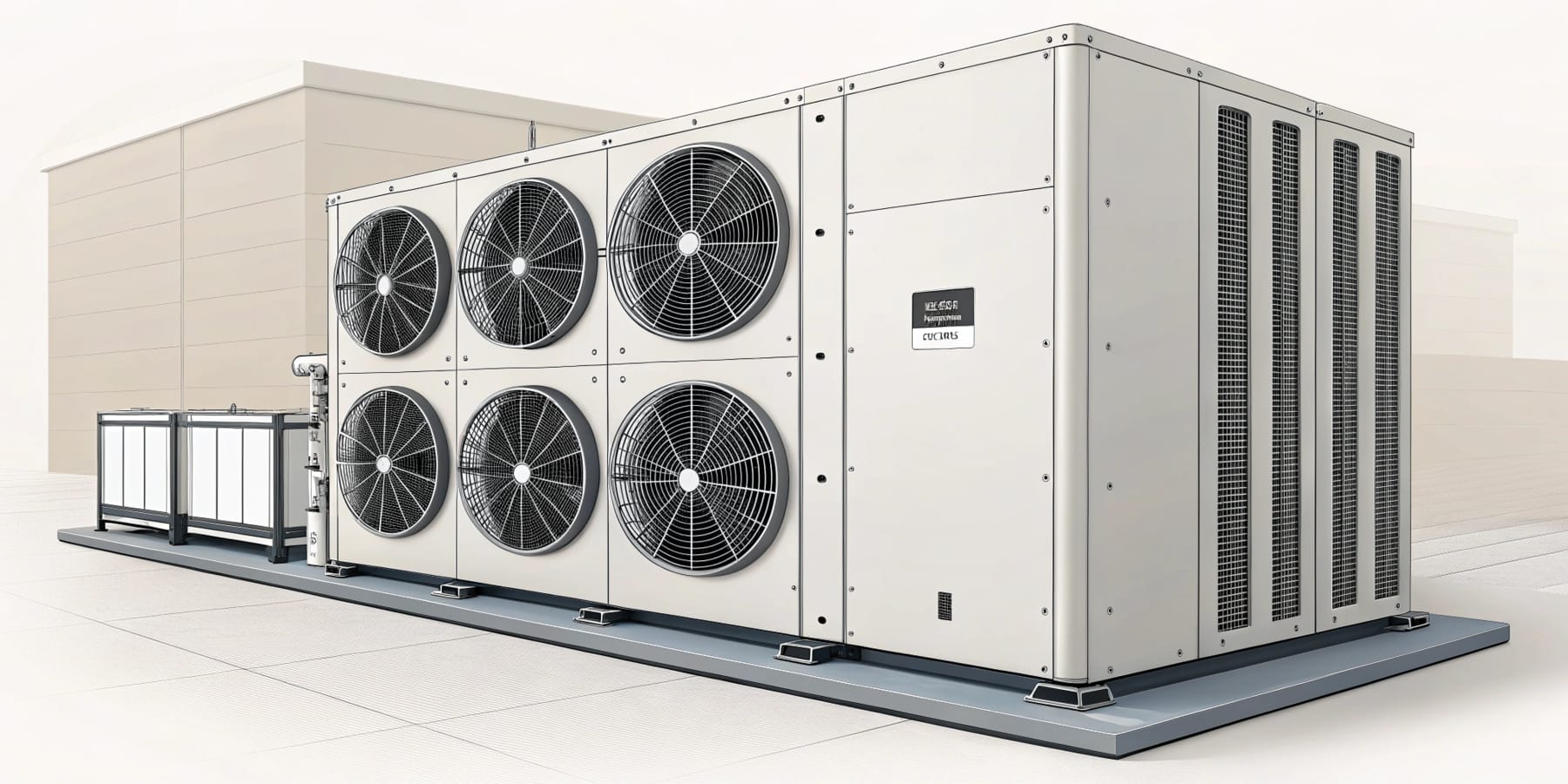

Чиллер моноблочного исполнения — это компактный охладитель, который собирается на общей металлической раме, объединяя в одном устройстве конденсатор, испаритель, компрессор и гидромодуль (опционально).
В отличие от сборных систем, все узлы моноблочного чиллера уже настроены на заводе и полностью готовы к работе сразу после подключения к электричеству и водоснабжению. Такое конструктивное решение позволяет избежать множества проблем, связанных с транспортировкой, установкой и наладкой оборудования на месте.
Конденсатор
В моноблочных чиллерах конденсатор обычно размещается внутри корпуса, что снижает риск утечек и повреждений.
Существует несколько типов конденсаторов, которые используются в зависимости от модели охладителя: водяные и воздушные. В первом случае может возникнуть необходимость дополнительного подключения к градирне – это помогает повысить эффективность охлаждения в летние месяцы.
Испаритель
Испаритель – это компонент, где происходит основной процесс охлаждения. Жидкий хладагент, проходя через испаритель, поглощает тепло от циркулирующей воды и испаряется, охлаждая ее.
Моноблочный чиллер отличается тем, что в нем испаритель интегрирован в общую конструкцию. Соответственно, доступ к нему для технического обслуживания существенно упрощен.
Компрессор
Компрессор в таком устройстве имеет определяющее значение, так как именно он сжимает и перемещает хладагент по системе.
В зависимости от модели устройства используются винтовые, поршневые или спиральные компрессоры. Между собой они отличаются, в первую очередь, уровнем шума, мощностью и КПД (коэффициентом полезного действия). Моноблочный чиллер, как правило, оснащается компрессором средней или малой мощности, что помогает обеспечить значительную производительность охлаждения.

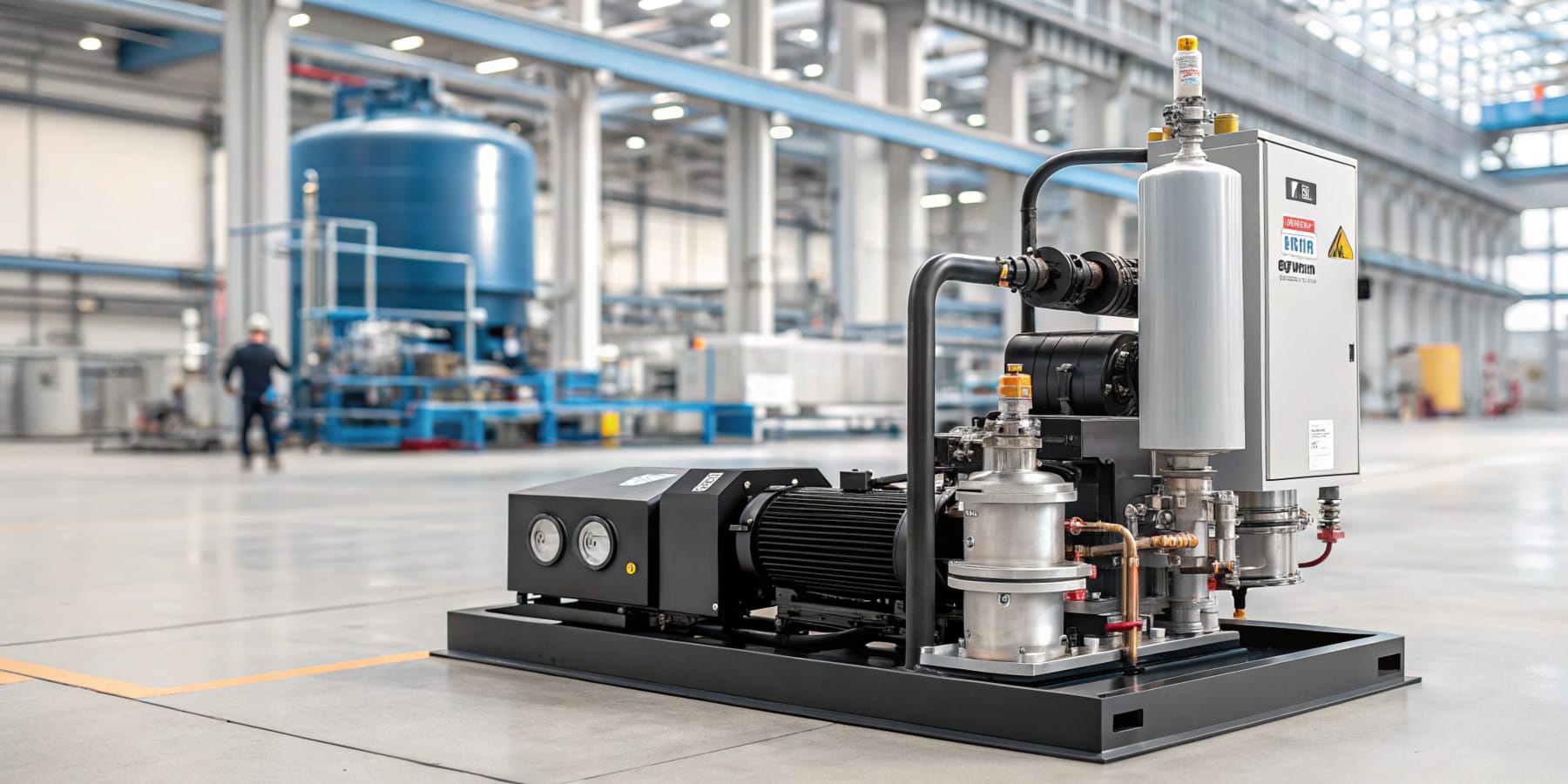

Гидромодуль
Чиллеры могут работать как с гидромодулем, так и без него – это зависит от текущих требований к системе. Его присутствие устраняет необходимость в дополнительной насосной станции и трубопроводах. Стандартный гидромодуль состоит из:
- насосов, коих в системе может быть один или два (циркуляционный и подающий). Они обеспечивают постоянное движение хладагента;
- аккумуляторного бака, поддерживающего постоянный уровень охлажденной жидкости, что необходимо для стабилизации температуры и снижения количества запусков компрессора;
- трубопроводов и арматуры – шаровых кранов, байпасов, датчиков уровня, а также реле для предотвращения влажного хода насосов.
Читайте также: как рассчитать объем гидромодуля чиллера
Система автоматизации и управления
Вся система управления и автоматики также интегрирована в моноблочный чиллер, что позволяет оператору легко настраивать и контролировать параметры работы устройства. Новые модели моноблоков оснащаются цифровыми панелями управления, обеспечивающими мониторинг температуры, давления и других важных показателей в режиме реального времени.
Преимущества моноблочной конструкции чиллера
Моноблочные чиллеры обладают большим количеством преимуществ. Эти достоинства позволяют им уверенно конкурировать с другими типами охладительных систем.
Прежде всего, такие устройства просты в установке и запуске. В отличие от сборных систем, требующих монтажа и квалифицированной наладки, моноблочный чиллер поступает уже полностью собранным и готовым к работе. Это означает, что после установки отсутствует необходимость привлекать специалистов для настройки или закупать дополнительное оборудование. Как результат – экономия ресурсов и времени предприятия.
Моноблочный чиллер занимает значительно меньше пространства, чем аналогичные системы с раздельными компонентами. Это качество особенно важно для предприятий, ограниченных по площади, где каждый квадратный метр используется рационально. Минимизация территории, необходимой для размещения оборудования, делает моноблочные чиллеры удобным решением для небольших помещений.
Встроенные гидромодули избавляют от необходимости устанавливать насосные станции, что еще больше снижает стоимость системы и упрощает процесс установки.
Помимо экономичности и компактности, чиллеры в моноблочном исполнении отличаются надежностью и минимальными требованиями к техническому обслуживанию. Все основные компоненты, включая компрессор, конденсатор, испаритель и насос, находятся в одном корпусе. Это конструктивное решение уменьшает вероятность возникновения утечек или поломок, так как отсутствуют внешние соединительные магистрали, требующие регулярной проверки и обслуживания.
Моноблочные чиллеры демонстрируют высокую энергоэффективность. Это достигается в результате использования встроенных гидромодулей и теплоизоляционных материалов. Они предотвращают теплообмен с окружающей средой. В результате система работает с меньшими потерями энергии, что повышает общую эффективность работы предприятия.
Разновидности
Моноблочные чиллеры выпускаются в широком диапазоне мощностей:
- маломощные – такие модели подходят для компактных производств, где требуется охлаждение небольшой площади. Их мощность начинается от 0,5 кВт;
- среднемощные и мощные – чиллеры до 1000 кВт применяются для средних и крупных предприятий. В редких случаях, при необходимости и наличии достаточной площади, устанавливают моноблоки с мощностью более 1000 кВт.

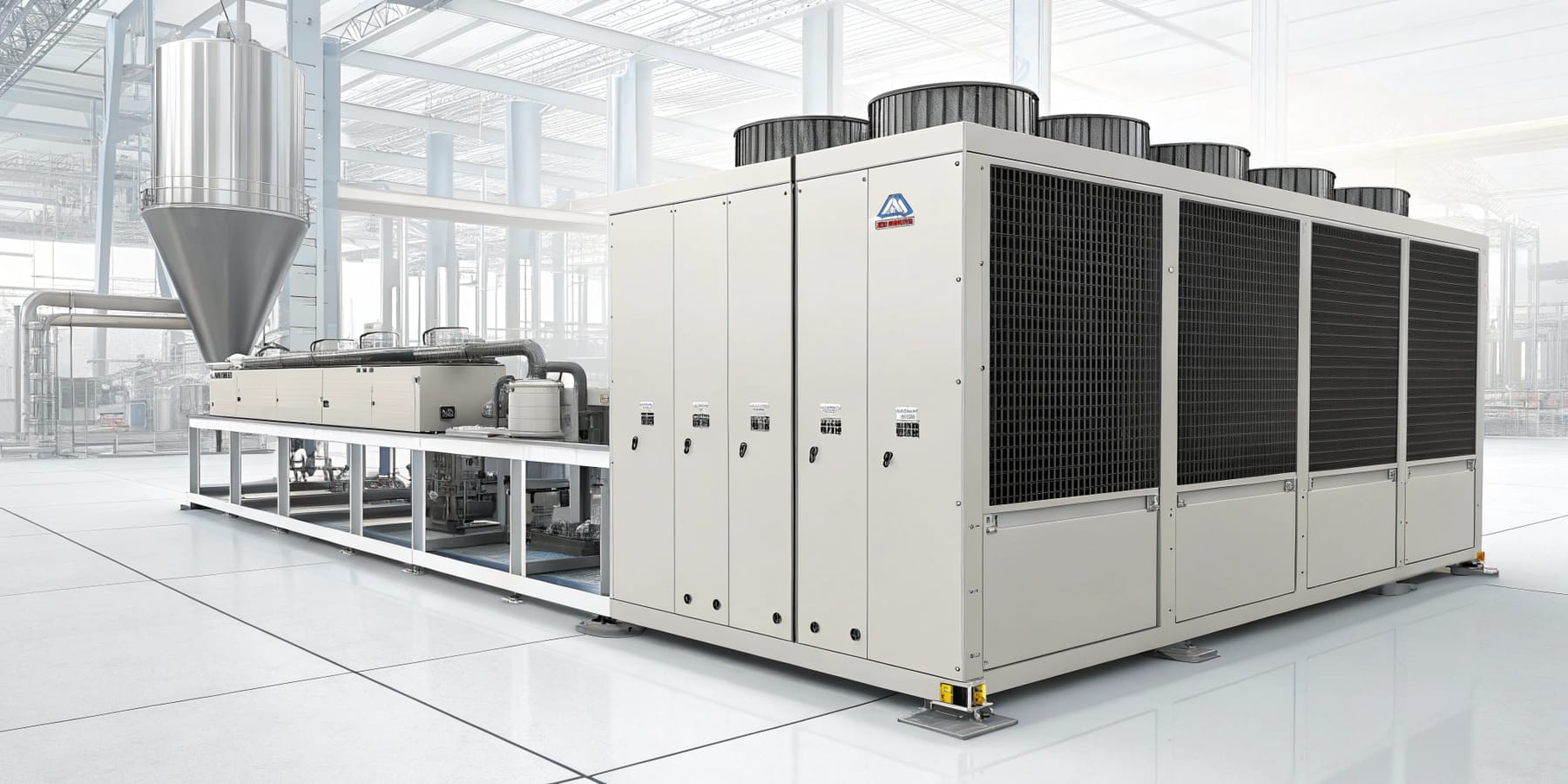

Принцип работы моноблочного чиллера
Процесс охлаждения в моноблоке реализуется следующим образом:
- Компрессор сжимает хладагент, который нагревается и поступает в конденсатор.
- В конденсаторе происходит отдача тепла. Хладагент охлаждается и конденсируется в жидкость.
- Жидкий хладагент подается в испаритель, где он поглощает тепло и охлаждает воду, обеспечивая необходимую температуру.
Охлажденная жидкость циркулирует по системе, выполняя свою задачу — снижение температуры технологического процесса или кондиционирование помещения.
Недостатки
Моноблочный чиллер отличается продуманной конструкцией, поэтому недостатков у него не так уж и много. В первую очередь, нужно упомянуть существующие ограничения по продуктивности. Устройства с особо высокими показателями мощности чаще производятся в раздельных конструкциях.
Нужно помнить, что поскольку все компоненты собраны в одном корпусе, при серьезной поломке может потребоваться полная остановка системы для ремонта.
Моноблочные чиллеры – это удобное и экономически выгодное решение для предприятий, нуждающихся в эффективном охлаждении. Простота установки и обслуживания, надежность конструкции и высокая производительность способствуют их популярности на малых и средних предприятиях.
