Купить тепловой насос – верное решение, ведь это высокотехнологичное оборудование, которое обеспечивает отопление, охлаждение и горячее водоснабжение зданий и объектов. Но его эффективная работа зависит от множества компонентов, среди которых заметное место занимает тепловое реле. Это устройство защищает систему от перегрузок и перегрева, предотвращая серьезные поломки.
Назначение теплового реле и принцип его работы
Тепловое реле (или термореле) – это защитный элемент, который отслеживает температуру или ток в электрической цепи и размыкает ее при превышении заданных параметров. Для чего нужно тепловое реле в тепловом насосе? Его основная задача – защитить компрессор, электродвигатели и другие компоненты от перегрева, вызванного:
- перегрузкой из-за повышенного тока;
- нарушением теплоотвода (например, засорением радиаторов);
- коротким замыканием в цепи.

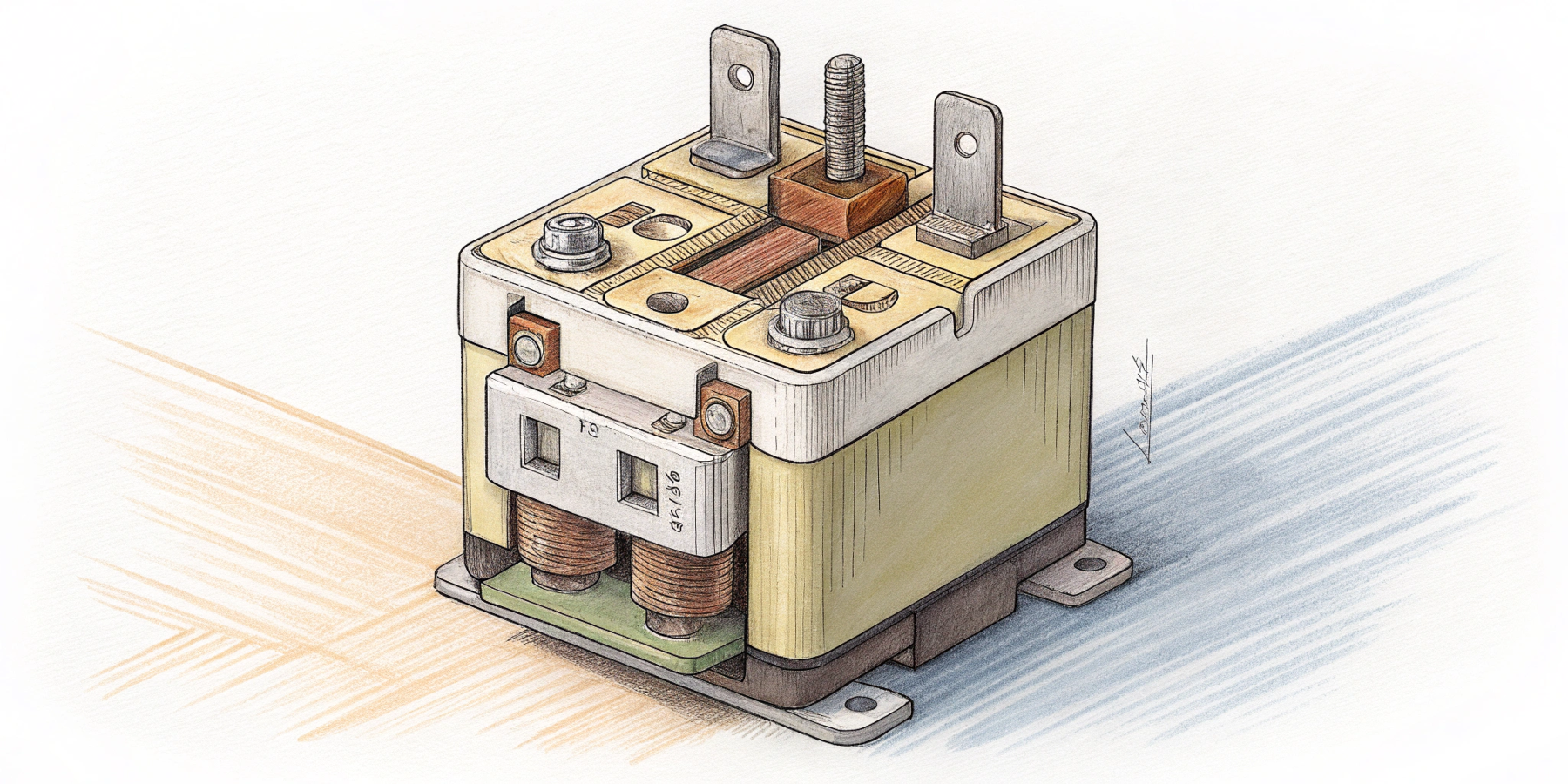

Принцип работы теплового реле основан на свойствах биметаллической пластины. Эта пластина состоит из двух металлов с разным коэффициентом теплового расширения. При нагреве она изгибается, что приводит к размыканию контактов и отключению питания. В новых устройствах дополнительно используются электронные датчики температуры и микропроцессоры для более точного контроля.
Тепловое реле – как работает в условиях переменных нагрузок? Оно настраивается на определенный порог срабатывания, который зависит от характеристик защищаемого оборудования. Например, для компрессора теплового насоса реле срабатывает при токе, превышающем номинальный на 10–15%, или при температуре обмоток выше 90–100°C.
Основные причины срабатывания теплового реле в насосе
Если термореле отключает систему слишком часто, это сигнализирует о неисправностях.
1. Перегрузка компрессора
Компрессор – крайне важный компонент теплового насоса. Его перегрузка возникает из-за:
- превышенного давления хладагента – например, при утечке фреона или засорении капиллярной трубки;
- механических проблем – износа подшипников, заклинивания ротора;
- неправильной настройки системы, к примеру, из-за слишком высокой температуры конденсации.
При перегрузке ток в цепи компрессора превышает норму, что вызывает нагрев биметаллической пластины и, соответственно, срабатывание термореле.
2. Нарушение теплообмена
Тепловой насос отводит тепловую энергию через конденсатор и испаритель. Если эти компоненты загрязнены (например, пылью, льдом или маслом), эффективность теплообмена падает. В результате компрессор работает интенсивнее, потребляя больше энергии и перегреваясь.
3. Проблемы с вентиляторами
Вентиляторы охлаждения конденсатора и испарителя обеспечивают циркуляцию воздуха. При их поломке или снижении скорости вращения (из-за износа двигателя, загрязнения лопастей) температура в системе растет, что приводит к срабатыванию защиты.
4. Неисправности в электрической цепи
Возможные причины – это короткое замыкание в обмотках двигателя или проводке, окисление контактов (увеличивает сопротивление и нагрев), а также неправильное напряжение – его скачки или падение в сети.
5. Износ или неправильная настройка самого реле
Со временем биметаллическая пластина термореле может деформироваться, а контакты – загрязняться. Это приводит к ложным срабатываниям. Кроме того, если реле настроено на слишком низкий порог, оно будет отключать систему без реальной угрозы.
Диагностика и устранение проблем
Если тепловое реле на насосе срабатывает слишком часто, это сигнализирует о неполадках в системе. Чтобы точно определить причину и устранить ее, необходимо провести комплексную диагностику.
Проверка тока в цепи компрессора
Повышенный ток в его цепи может указывать на перегрузку, которая приводит к срабатыванию реле.
Как выполнить проверку:
- отключается питание теплового насоса;
- с помощью токоизмерительных клещей измеряется ток на каждой фазе (если компрессор трехфазный) или на основном проводе (если однофазный);
- сравниваются полученные значения с номинальным током, указанным в технической документации компрессора.
Что делать, если ток превышен? В первую очередь, проверяется давление хладагента. Также необходимо убедиться, что компрессор не работает с повышенной нагрузкой из-за неисправности вентиляторов или теплообменников. Если ток значительно превышает норму, возможно, проблема в обмотках двигателя компрессора (межвитковое замыкание).
Осмотр конденсатора и испарителя
Если они загрязнены, эффективность системы падает, что приводит к перегреву компрессора и срабатыванию теплового реле.
Необходимо визуально осмотреть теплообменники на наличие загрязнений: пыли, льда, масляных пятен. Проверяется, нет ли засоров в ребрах радиаторов (например, из-за листьев или пуха). Очистить конденсатор и испаритель можно с помощью мягкой щетки или компрессора. Если на теплообменниках образовался лед, надо проверить уровень хладагента и работу вентиляторов. Для удаления масляных отложений используются специальные чистящие средства.
Рекомендуем прочитать как почистить пластинчатый теплообменник
Тестирование вентиляторов
Если они работают неправильно, теплообмен ухудшается, что приводит к перегреву системы.
Чтобы выполнить проверку, надо включить тепловой насос и убедиться, что вентиляторы вращаются. Проверяется скорость вращения лопастей – она должна быть стабильной и соответствовать режиму работы. Если надо, осматриваются двигатели вентиляторов на предмет перегрева или посторонних шумов.
Что делать, если вентиляторы не работают? Необходимо проверить питание двигателей. Возможно, проблема в неисправной проводке или предохранителе. Если двигатель гудит, но лопасти не вращаются, возможно, заклинило подшипники. При сильном износе двигателя придется заменить его на новый.
Измерение напряжения в сети
Нестабильное напряжение в сети может привести к перегрузке компрессора и срабатыванию термореле.
Чтобы проверить, так ли это, можно использовать обычный мультиметр для измерения напряжения на клеммах теплового насоса. Полученные значения сравниваются с требованиями производителя (обычно 220 В ±10% для однофазных систем и 380 В ±10% для трехфазных).
Если напряжение не соответствует норме, рекомендуется установить стабилизатор напряжения для защиты оборудования от скачков. Также желательно проверить состояние электропроводки на самом объекте – возможно, проблема в изношенных кабелях или плохих контактах.
Проверка настроек теплового реле
Неправильная настройка термореле может привести к ложным срабатываниям. Поэтому надо изучить рабочие параметры. Сделать это можно, открыв крышку реле и проверив, на какой ток или температуру оно настроено. Далее эти значения сравниваются с номинальными параметрами компрессора.
Если настройки неверны, рекомендуется откорректировать порог срабатывания в соответствии с рекомендациями производителя. Если тепловое реле изношено (например, биметаллическая пластина деформирована), его нужно заменить на новое.
Дополнительные проверки
Если вышеуказанные шаги не помогли выявить причину, возможно, проблема связана с более серьезными неисправностями:
- Утечка хладагента – данная проблема приводит к снижению давления в системе и перегреву компрессора.
- Механический износ компрессора – например, из-за изнашивания подшипников или заклинивания ротора.
- Неисправность электронного блока управления – может вызывать некорректную работу системы.
В таких случаях рекомендуется обратиться к специалистам, которые проведут диагностику с использованием профессионального оборудования.
Для чего нужно тепловое реле
Тепловое реле – это не просто «предохранитель», а интеллектуальный компонент, который продлевает срок службы теплового насоса. Необходимо понимать принцип работы термореле, так как это поможет быстро диагностировать проблемы и избегать дорогостоящего ремонта. Если реле срабатывает часто, не игнорируйте это – за внешне простой неисправностью может скрываться серьезная поломка.
Своевременное обслуживание, контроль параметров системы и грамотная настройка оборудования – залог бесперебойной работы теплового насоса. Помните: надежность системы начинается с внимания к мелочам.
