Абсорбционная холодильная машина: установка «под ключ»
Если вашему предприятию требуется стабильное охлаждение при минимальных затратах электричества, то абсорбционная холодильная установка станет идеальным техническим решением. На этой странице вы найдете абсорбционные холодильные машины различной мощности, адаптированные под сложные условия эксплуатации. Каждая абсорбционная холодильная машина из нашего ассортимента поставляется с полной технической поддержкой и гарантией от производителя.

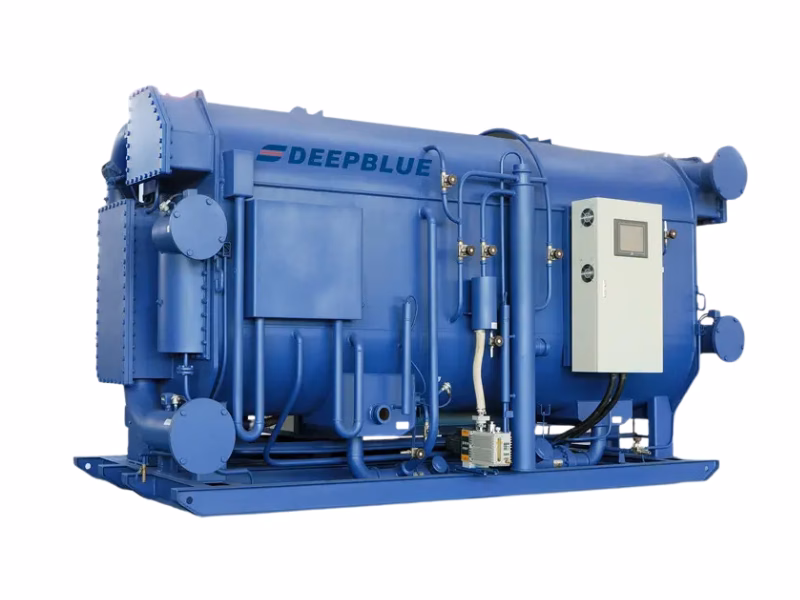

Абсорбционные холодильные машины в ассортименте
- Температура охлажденной воды на выходе
- не менее +1 °C или не менее −2 °C при использовании незамерзающей жидкости
- Требуемая температура горячей воды на входе
- от 75 °C до 120 °C
- Производитель
- Великобритания — Индия
- Температура охлажденной воды на выходе
- +30…+1 °C; −2 °C при использовании незамерзающей жидкости
- Требуемая температура горячей воды на входе
- 95 °C
- Производитель
- Китай
Когда абсорбционная холодильная машина действительно выгодна?
Абсорбционная холодильная машина эффективна только при наличии дешевого или «бесплатного» тепла. Без этого она проигрывает компрессионным системам по экономике. Мы рассматриваем такие проекты только при наличии сбросного тепла или пара.
Если на предприятии есть горячая вода 80–120 °C, отработанный пар или выхлопные газы, абсорбционная холодильная машина позволяет снизить потребление электроэнергии на выработку холода до 70–90%. Это напрямую влияет на себестоимость продукции.
Мы рекомендуем оценивать проект по трем параметрам: наличие тепла, потребность в холоде, режим работы (часов в год).
- источник тепла (пар, вода, газы);
- температура и стабильность источника;
- график потребления холода;
- стоимость электроэнергии;
- срок окупаемости.
Сферы применения абсорбционного охлаждения
Абсорбционная установка имеет смысл там, где есть устойчивый источник тепла (пар, горячая вода, дымовые газы) и регулярная потребность в холоде: технологические процессы, склады, кондиционирование. В отличие от компрессорного холода здесь важна не разовая пиковая нагрузка, а суммарная работа в часах за год.
На практике проекты считают при ориентире от 4 000 часов полезной работы в год и выше; при редких включениях или слабом источнике тепла абсорбционная схема часто уступает по экономике компрессорной.
Промышленность
Тепло печей, сушил, реакторов и линий переводят в холод для технологии, хранения и чистых зон.
- Пищевое производство и напитки: охлаждение сусла, теста, полуфабрикатов, камер хранения при постоянной выработке.
- Фармацевтика и химия: стабильные температуры для реакторов, вытяжек и помещений с жестким климатом.
- Целлюлозно-бумажная отрасль: кондиционирование цехов, связка с паром и конденсатом от оборудования.
- Источники тепла: низкопара, горячая вода, конденсат — по паспорту выбранной абсорбционной машины.
Энергетика и утилизация
Сбросное тепло электростанций и переработки отходов направляют в контур холода вместо сброса в атмосферу или градирню без пользы.
- Когенерация и тригенерация (CCHP): после турбины или газопоршневой установки — холод на объект или в сеть потребителей.
- Мусоросжигательные заводы: пар или дымовые газы при допустимых параметрах и очистке.
- Биогаз и свалочный газ: утилизация тепла выработки электроэнергии в холод при достаточной базовой нагрузке.
- Геотермальные и низкопотенциальные источники — при температуре, достаточной для выбранного цикла абсорбции.
ЖКХ и коммерческие здания
Летний холод при наличии централизованного пара или горячей воды, а также гибридные схемы с солнечными коллекторами.
- Котельные и тепловые вводы: использование «лишнего» тепла в неотопительный период для чиллерного контура.
- ТРЦ, отели, офисы: кондиционирование при стабильной теплосети или собственной котельной с паром/ГВ.
- Солнечные тепловые установки в связке с абсорбционной машиной — при просчитанной инсоляции и часах работы.
Транспорт и спецобъекты
Там, где электроэнергии мало, а тепло двигателя или автономной установки избыточно.
- Судовые установки: тепло главного двигателя — на кондиционирование и рефрижераторные камеры груза.
- Удалённые объекты с генерацией: снижение доли электричества на компрессорный холод за счёт абсорбции.
- Индивидуальные проекты с жёсткими требованиями к шуму и ресурсу электросети — по результатам технико-экономического сравнения.

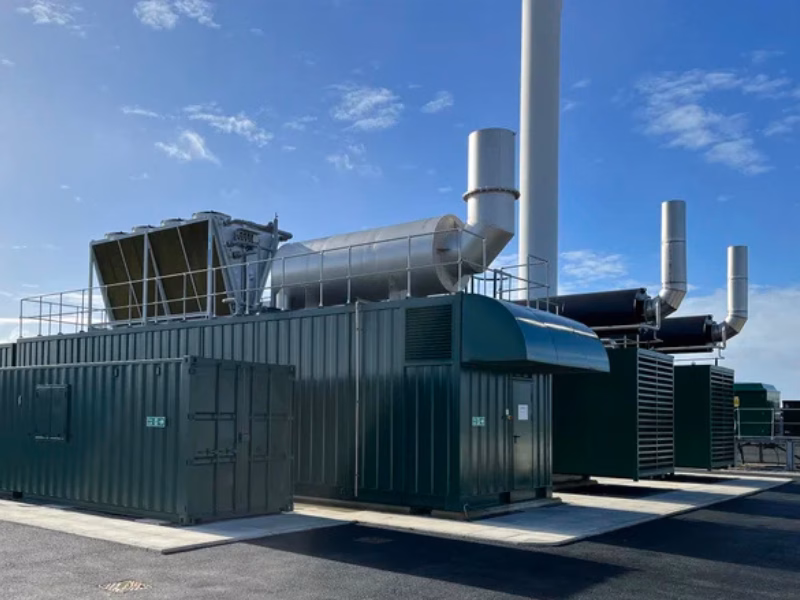

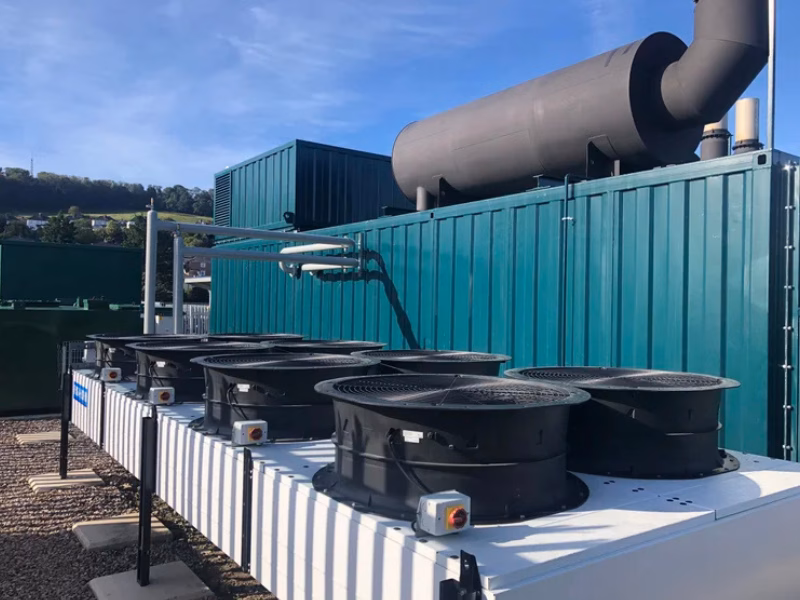

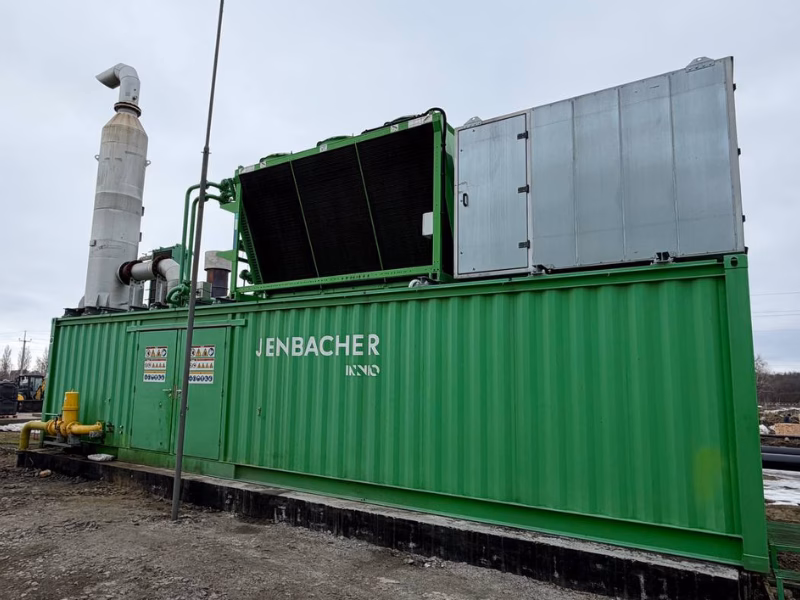

Абсорбционная холодильная машина для когенераторов: как превратить лишнее тепло в прибыль
Абсорбционная холодильная машина в связке с когенерацией — одно из самых эффективных решений. Электроэнергия продается или используется, а тепло не теряется, а превращается в холод.
Типичная схема: газовый двигатель → электричество + тепло → абсорбционная холодильная машина → холод для производства. КПД использования топлива возрастает с 35–40% до 80–90%.
Экономический эффект формируется за счет утилизации тепла:
- снижение затрат на холод до 2–4 раз;
- рост общей эффективности станции;
- сокращение выбросов тепла в атмосферу;
- стабильная работа круглый год.
Абсорбционная холодильная установка: требования к оборудованию и экономике проекта
Абсорбционная холодильная установка должна подбираться под конкретные параметры источника тепла и нагрузки. Универсальных решений не существует.
Ошибки в подборе приводят к падению эффективности до 30–40%. Поэтому абсорбционная холодильная установка требует точного инженерного расчета:
- температура и расход теплоносителя;
- требуемая холодопроизводительность;
- режим работы (нагрузка, сезонность);
- интеграция в существующую систему;
- автоматизация и контроль.
Мы рекомендуем сразу считать не только CAPEX (расходы на покупку и ввод в эксплуатацию), но и OPEX (расходы на приобретение + эксплуатационные расходы). В ряде проектов более дорогая установка дает окупаемость быстрее за счет снижения эксплуатационных затрат.
Как мы работаем
11 лет практики в промышленном холоде
Мы проектируем системы охлаждения на базе инженерных расчетов. В каждом проекте оцениваем не оборудование, а экономику: сколько стоит холод и как он влияет на прибыль предприятия.
Наш подход — подобрать решение, которое работает в ваших условиях: с учетом энергоресурсов, режима работы и рынка.
Полный цикл ответственности: от расчета до сервиса
Мы берем на себя весь цикл: от анализа до пусконаладки и обслуживания. Заказчик получает одну точку ответственности и предсказуемый результат.
Сервис включает:
- контроль параметров;
- диагностику;
- поддержку в сезон;
- оптимизацию режимов.
Нам доверяют
Мы работаем с ведущими производителями пищевой продукции в Украине
Промышленная абсорбционная холодильная машина: инженерный подход к выбору и интеграции
Современные промышленные предприятия, крупные коммерческие центры и объекты энергетики сталкиваются с постоянно растущими тарифами на электроэнергию. Традиционные парокомпрессионные холодильные установки, несмотря на их повсеместное распространение, имеют существенный недостаток — они потребляют колоссальные объемы дорогостоящего электричества для работы мощных компрессоров. Однако, если на вашем объекте есть излишки сбросного тепла (пар, горячая вода, выхлопные газы), эта проблема превращается в уникальную возможность. В таких случаях абсорбционная холодильная машина становится не просто источником холода, а высокорентабельным инструментом энергосбережения, который кардинально снижает операционные затраты предприятия.
Расчет абсорбционной холодильной машины: этапы и исходные данные
Расчет абсорбционной холодильной машины опирается на температуру и расход теплоносителя, требуемую холодопроизводительность, режим градирни и интеграцию в существующие контуры. Без этого нельзя корректно сопоставить модель, ступени генерации и запас по охлаждению.
Принцип работы: термодинамика вместо механики
В основе работы оборудования лежит принцип поглощения (абсорбции) паров хладагента специальным раствором. Если в классическом чиллере давление хладагента повышается за счет механической работы компрессора, то здесь используется «термический компрессор». В качестве рабочего вещества чаще всего выступает бинарная смесь: бромистый литий (LiBr) как абсорбент и обычная дистиллированная вода как хладагент.
Каждая абсорбционная холодильная установка работает по замкнутому термодинамическому циклу, который непрерывно протекает в условиях глубокого вакуума. Этот процесс можно разделить на взаимодействие четырех основных теплообменных аппаратов:
- Испаритель: вода-хладагент разбрызгивается на трубы, по которым течет охлаждаемая жидкость (например, вода для системы кондиционирования). Из-за вакуума вода закипает уже при температуре около 4 °C, отбирая тепло у охлаждаемого контура.
- Абсорбер: образовавшиеся пары воды перетекают в абсорбер, где поглощаются концентрированным раствором бромистого лития. Этот процесс сопровождается выделением тепла, которое отводится с помощью градирни.
- Генератор: разбавленный раствор перекачивается маломощным насосом в генератор. Здесь под воздействием внешнего источника тепла (пара, горячей воды или горелки) вода выпаривается из раствора. Концентрированный бромистый литий возвращается обратно в абсорбер.
- Конденсатор: водяной пар, выделившийся в генераторе, поступает в конденсатор, где охлаждается водой от градирни, переходит в жидкое состояние и возвращается в испаритель. Цикл замыкается.
Технико-экономические преимущества абсорбционной установки
Решение перевести генерацию холода на тепловые источники не принимается спонтанно. Это инженерный расчет, базирующийся на долгосрочной выгоде. Промышленные абсорбционные холодильные машины обладают рядом уникальных характеристик, которые делают их незаменимыми в энергоемких проектах:
- Радикальное снижение потребления электроэнергии. Поскольку единственными движущимися частями являются небольшие насосы для перекачки раствора и хладагента, потребление электричества снижается на 90–95% по сравнению с компрессорными аналогами той же холодопроизводительности. Освободившиеся электрические мощности можно направить на расширение производственных линий.
- Утилизация бросового тепла. Оборудование позволяет превратить побочные продукты производства (сбросной пар, горячую воду от технологических процессов, выхлопные газы ГПУ) в бесплатный ресурс для кондиционирования или технологического охлаждения.
- Высокая надежность и долговечность. Отсутствие крупных изнашивающихся деталей (компрессоров) и низкие обороты насосов обеспечивают ресурс работы до 25–30 лет при условии соблюдения регламента обслуживания.
- Минимальный уровень шума и вибраций. Установки работают практически бесшумно, что позволяет размещать их вблизи административных зданий, больниц или на крышах без необходимости возведения сложных шумопоглощающих конструкций.
- Экологическая безопасность. Использование воды в качестве хладагента означает нулевой потенциал разрушения озонового слоя (ODP) и нулевой потенциал глобального потепления (GWP).
Классификация оборудования: подбираем оптимальную конфигурацию
Чтобы покупка была эффективной, необходимо строго согласовать параметры вашего источника тепла с типом выбираемой машины. Главным показателем эффективности здесь выступает холодильный коэффициент (COP — Coefficient of Performance), который отражает отношение полученного холода к затраченному теплу.
Ниже приведена таблица сравнения основных типов машин, которая поможет сориентироваться в доступных инженерных решениях:
| Тип оборудования по источнику энергии | Требования к источнику тепла | Количество ступеней генерации | Средний показатель COP | Типичная сфера применения |
|---|---|---|---|---|
| На горячей воде | Вода от 80 °C до 130 °C | Одноступенчатые (Single-effect) | 0,7 – 0,8 | ТЭЦ, котельные, системы утилизации тепла компрессоров и печей |
| На паре (низкое давление) | Пар от 0,5 до 1,5 бар | Одноступенчатые (Single-effect) | 0,7 – 0,8 | Пищевая и химическая промышленность с избытком пара низкого давления |
| На паре (высокое давление) | Пар от 4 до 8 бар | Двухступенчатые (Double-effect) | 1,3 – 1,45 | Крупные заводы, металлургия, нефтехимия, развитые паровые сети |
| Прямого нагрева (выхлопные газы) | Выхлоп от 300 °C до 600 °C | Двухступенчатые (Double-effect) | 1,3 – 1,4 | Когенерационные установки (мини-ТЭЦ), газопоршневые и турбинные агрегаты |
| Прямого нагрева (топливо) | Природный газ, дизель | Двухступенчатые (Double-effect) | 1,35 – 1,45 | Автономные объекты без источников бросового тепла, но с потребностью в охлаждении и отоплении |
Абсорбционная холодильная машина: цена и коммерческое предложение
Абсорбционная холодильная машина: цена в КП складывается из модели, комплектации, градирни и объема монтажных работ. Позиции фиксируем после согласования теплового баланса и схемы подключения к источнику тепла.
Тригенерация: максимальная энергоэффективность вашего объекта
Особого внимания заслуживает интеграция данного оборудования в системы тригенерации. Если на вашем объекте работает газопоршневая или газотурбинная установка (ГПУ/ГТУ), вырабатывающая электричество, она неизбежно выделяет огромное количество тепла через выхлопные газы и рубашку охлаждения двигателя. Зимой это тепло идет на отопление предприятия, но летом оно часто просто сбрасывается в атмосферу через радиаторы.
Установка абсорбционной холодильной установки в такую цепь позволяет использовать летнее тепло для выработки холода (на технологические нужды или кондиционирование). Таким образом, коэффициент использования топлива (КИТ) вашей электростанции повышается до 85–90% круглый год. Вы получаете электричество, тепло и холод из одного объема сжигаемого газа.
Инженерный чеклист: как правильно выбрать и купить оборудование
Покупка такого оборудования не терпит поверхностного подхода. Чтобы правильно выбрать и купить абсорбционную холодильную машину, необходимо собрать точный массив технических данных. Ошибки на этапе проектирования приведут к кристаллизации раствора, падению мощности или неоправданному росту капитальных затрат.
Обратите внимание на следующие критически важные аспекты при подготовке технического задания:
- Профиль тепловой нагрузки: определите точный график потребности в холоде (базовый и пиковый). Абсорбционная холодильная установка отлично справляется с базовой нагрузкой, но их регулирование имеет инерцию. Иногда оптимальным решением является гибридная система: абсорбционная машина покрывает базовую потребность (бесплатным холодом), а пики срезает небольшой компрессорный чиллер.
- Параметры источника тепла: крайне важно знать не только температуру теплоносителя, но и его стабильность, давление и расход. Падение температуры горячей воды на входе всего на несколько градусов может существенно снизить холодопроизводительность машины.
- Проектирование контура охлаждающей воды: теплота конденсации и теплота абсорбции должны отводиться в окружающую среду. Поэтому вам потребуется градирня. Важно понимать: абсорбционная холодильная машина сбрасывает в градирню примерно на 30–50% больше тепла, чем компрессорный чиллер аналогичной мощности. Градирня и насосы охлаждающей воды должны быть рассчитаны с соответствующим запасом.
- Требования к качеству воды: бромисто-литиевые машины работают с медными, медно-никелевыми или нержавеющими трубками. Качество оборотной воды в контуре охлаждения должно строго соответствовать регламентам производителя, иначе образование накипи приведет к падению теплообмена и остановке установки.
- Габариты и логистика: оборудование данного типа отличается большими габаритами и весом по сравнению с фреоновыми машинами. Заранее оцените размеры дверных проемов, несущую способность перекрытий и пути заноса оборудования в машинный зал. Часто машины больших мощностей поставляются в разобранном виде (секциями).
