Чиллеры для гальваники и анодирования: точный подбор под ваш техпроцесс
Нестабильная температура ванны — это нестабильное качество покрытия: рыхлая оксидная плёнка, разброс по блеску, брак партии. Мы поставляем промышленные чиллеры для гальванических и анодирующих линий и подбираем их не «по каталогу», а под конкретный электролит, объём ванны и мощность выпрямителя — от стандартного охлаждения хромирования до глубокого холода −40 °C для твёрдого анодирования алюминия.
Берём на себя весь цикл: тепловой расчёт, подбор контура и хладагента, поставку оборудования, монтаж и пусконаладку линии.
Процессы, для которых нужно охлаждение
Шесть техпроцессов, где без чиллера не обойтись — от мягкого охлаждения хромирования до глубокого холода экстремального анодирования.
Не нашли свой процесс? Калькулятор ниже покрывает основные случаи, а нестандартные мы считаем индивидуально.
Калькулятор предварительного подбора чиллера
Выберите техпроцесс и укажите параметры линии — калькулятор покажет требуемый диапазон температуры холодоносителя и ориентировочную холодильную мощность по укрупнённому тепловому балансу. Это предварительная оценка: контур охлаждения, хладагент и типоразмер оборудования подтверждает инженер после уточнения фактических условий.
Расчёт — оценочный, по укрупнённым коэффициентам теплового баланса. Итоговую мощность, тип хладагента и контур (прямое охлаждение / гликоль / рассол) подбирает инженер под вашу линию.
Отправьте расчёт нашему инженеру
Параметры из калькулятора уже подставлены в форму — остаётся добавить контакты и, если нужно, короткий комментарий.
Почему тепловой расчёт нельзя заменить каталожным подбором
В ванне одновременно работают три независимых источника тепла: экзотермика растворения и приготовления раствора, тепловыделение от электрического тока при электролизе и теплоприток из окружающей среды через стенки и открытое зеркало электролита. Чем выше плотность тока, тем больше доля джоулева тепла — на высокотоковых и экстремальных режимах анодирования она становится основной статьёй тепловой нагрузки.
Заниженная холодильная мощность не останавливает процесс — она даёт «плывущую» температуру ванны. Для твёрдого анодирования это означает рыхлую и неоднородную по толщине оксидную плёнку, для хромирования — нестабильную блескость и микротрещиноватость покрытия, для электрополировки — разброс по глянцу партии. Пересчитать тепловой баланс на этапе подбора оборудования дешевле, чем переделывать бракованную загрузку.
- тепловыделение от тока пропорционально мощности выпрямителя и растёт с плотностью тока быстрее, чем линейно;
- требуемый температурный напор между электролитом и холодоносителем обычно 5–15 °C, но для твёрдого и экстремального анодирования — заметно больше;
- для одного и того же электролита (например, серной кислоты) диапазон рабочей температуры отличается на 50 °C и более — от декоративного анодирования до экстремального hard coat;
- контур охлаждения — фреоновый, гликолевый или рассольный — определяется именно нижней границей нужной температуры, а не мощностью «на глаз».
Три температурных класса оборудования
Одна и та же холодильная станция не может одинаково хорошо работать и на +25 °C, и на −35 °C. Оборудование для гальваники и анодирования удобно делить на три класса — по нижней границе температуры холодоносителя, которую должен держать контур.
Стандартные чиллеры, +5…+30 °C
Прямое фреоновое охлаждение, типовая автоматика, без специальных мер против замерзания контура.
- Хромирование
- Декоративное анодирование алюминия
- Электрополировка нержавеющей стали
Низкотемпературные, −5…−25 °C
Гликолевый вторичный контур, низкотемпературный хладагент, усиленная защита от намерзания на теплообменнике.
- Твёрдое анодирование (Type III)
- Высокотоковое твёрдое анодирование
Каскадные и рассольные, до −45 °C
Двухступенчатый каскадный цикл или рассольный контур на пропиленгликоле/хлориде кальция высокой концентрации.
- Экстремальное hard coat анодирование
- Специальные серно-органические электролиты
Требуемая температура холодоносителя по техпроцессам
Таблица ниже — обобщённый инженерный ориентир по десяти основным гальваническим и анодирующим процессам: рабочая температура ванны, ключевые кислоты и типовые концентрации, а также расчётная температура холодоносителя в змеевике теплообменника.
| Процесс | Температура ванны | Основные кислоты | Типовая концентрация | Температура холодоносителя |
|---|---|---|---|---|
| Никелирование | +45…65 °C | Борная кислота | 30–45 г/л H₃BO₃ | обычно не требуется |
| Меднение (кислое) | +20…40 °C | Серная кислота | 40–100 г/л H₂SO₄ | обычно не требуется |
| Цинкование (кислое) | +20…35 °C | Борная, соляная кислота | H₃BO₃ 20–40 г/л; HCl 120–180 г/л | обычно не требуется |

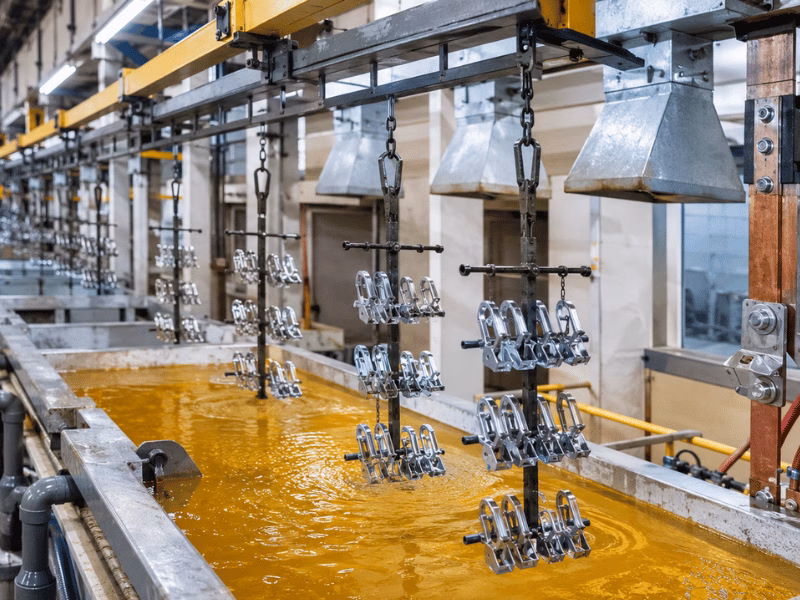

| Хромирование | +35…55 °C | Хромовая, серная кислота | CrO₃ 250–400 г/л; H₂SO₄ 2–4 г/л | +18…+30 °C |
| Химическое никелирование | +85…95 °C | Молочная / уксусная кислота | 10–50 г/л | обычно не требуется |
| Анодирование алюминия (декоративное) | +15…20 °C | Серная кислота | 150–250 г/л H₂SO₄ | +5…+10 °C |

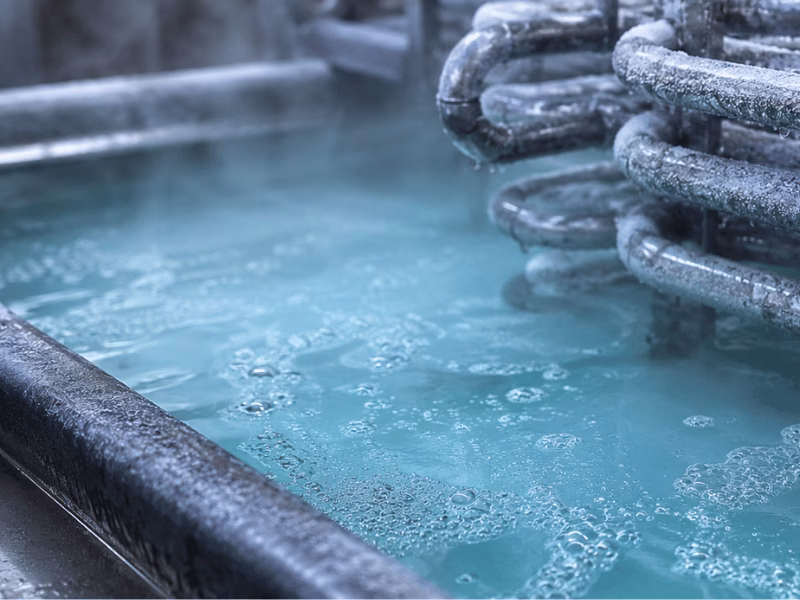

| Твёрдое анодирование | 0…+5 °C | Серная, иногда щавелевая кислота | H₂SO₄ 180–300 г/л | −15…−5 °C |
| Высокотоковое твёрдое анодирование | −3…+2 °C | Серная кислота | 180–300 г/л H₂SO₄ | −30…−20 °C (гликоль/рассол) |
| Экстремальное hard coat анодирование | около 0 °C | Серная, иногда щавелевая кислота | H₂SO₄ 200–350 г/л | до −35 °C |

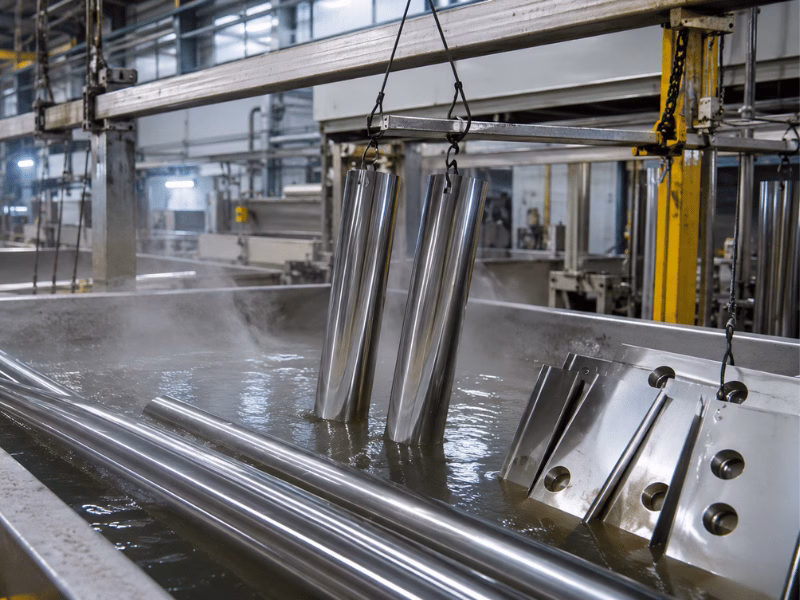

| Электрополировка нержавейки | +15…30 °C | Фосфорная, серная кислота | H₃PO₄ 500–800 г/л; H₂SO₄ 100–300 г/л | +5…+15 °C |
Значения — типовые ориентиры для проектирования; точные параметры зависят от рецептуры электролита, поставщика химии и режима эксплуатации линии.
Кислоты, которые чаще всего требуют охлаждения
Если рассматривать не кислоты как вещества, а кислотные технологические растворы, для которых в промышленности предусматривают охлаждение, причины обычно повторяются: тепловыделение при растворении и приготовлении раствора, экзотермика химической реакции, нагрев от электрического тока при электрохимическом процессе, необходимость удержать структуру покрытия или оксидной плёнки в узком температурном окне.
- Серная кислота — самая распространённая среда в электрохимии; работает от −25 до +30 °C в зависимости от процесса и создаёт наибольшую нагрузку на холодильную станцию, особенно в твёрдом и экстремальном анодировании.
- Хромовая кислота — хромирование и хромовокислотное анодирование, 35–60 °C, охлаждение нужно для стабильности тока и качества покрытия.
- Фосфорная кислота — электрополировка и химическое полирование алюминия; рабочая температура высокая (40–80 °C), но охлаждение часто требуется, чтобы не допустить перегрева ванны при большой загрузке.
- Азотная кислота — пассивация и травление нержавеющих сталей, 15–30 °C; охлаждение стабилизирует скорость травления при больших партиях.
- Плавиковая кислота — травление титана, циркония и специальных сплавов; особенно чувствительна к температуре, обычно её удерживают ниже 30 °C.
- Щавелевая кислота — щавелевокислотное анодирование алюминия, 20–35 °C, применяется самостоятельно и в смеси с серной кислотой в специальных режимах.
Похожая логика работает и за пределами гальваники: в тонком органическом синтезе (нитрование, сульфирование) кислотные смеси на основе серной и азотной кислоты также ведут при пониженных температурах, чтобы контролировать скорость реакции — это отдельный класс задач промышленного холода, который мы тоже рассчитываем по запросу.
Инженерный чеклист: что нужно указать в заявке на расчёт
Чтобы инженер сразу выдал корректную мощность и тип контура, а не ориентировочную вилку «плюс-минус», в заявке пригодятся следующие данные:
- Технологический процесс и электролит — конкретная кислота и её типовая концентрация, если рецептура отличается от стандартной.
- Мощность выпрямителя и рабочая плотность тока — основной источник тепловой нагрузки в большинстве процессов.
- Объём и геометрия ванны — влияют на приток тепла из окружающей среды и на выбор теплообменника.
- Требуемая температура электролита и допустимый разброс — узкий допуск требует более точной автоматики регулирования.
- Режим работы линии — количество часов в сутки, посменная загрузка, наличие простоев между циклами.
- Существующая обвязка — если чиллер подключается к уже смонтированному теплообменнику или групповому контуру, важна текущая схема.
Как мы работаем
Инженерный расчёт вместо усреднённого подбора
Мы считаем тепловой баланс конкретной ванны — источники тепла, требуемый температурный напор, тип контура — и только после этого называем модель и мощность. Оборудование «на глаз по каталогу» для гальваники и анодирования системно приводит к переразмеренным либо недостаточным станциям.
Полный цикл: расчёт, поставка, пусконаладка, сервис
Берём на себя весь цикл — от теплового расчёта и подбора контура до монтажа, обвязки с существующими ваннами и вывода на рабочий режим. Дальше — сервисное обслуживание и контроль параметров в эксплуатации.
