Драйкулеры (сухие градирни)

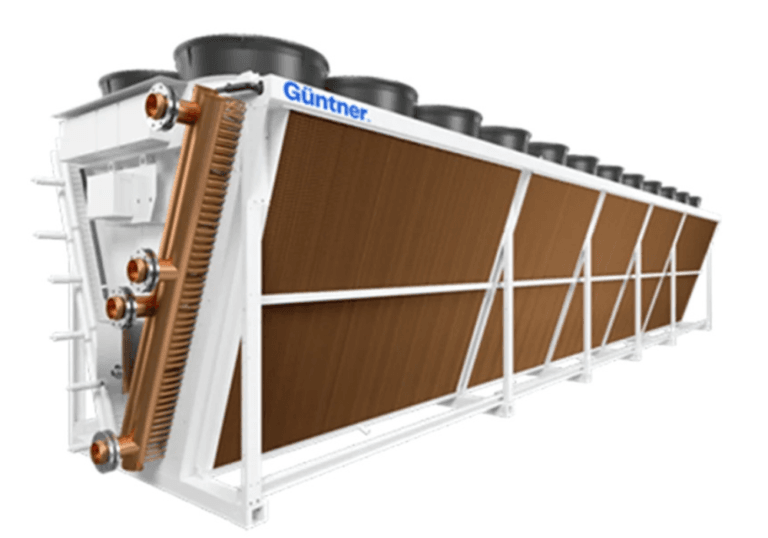

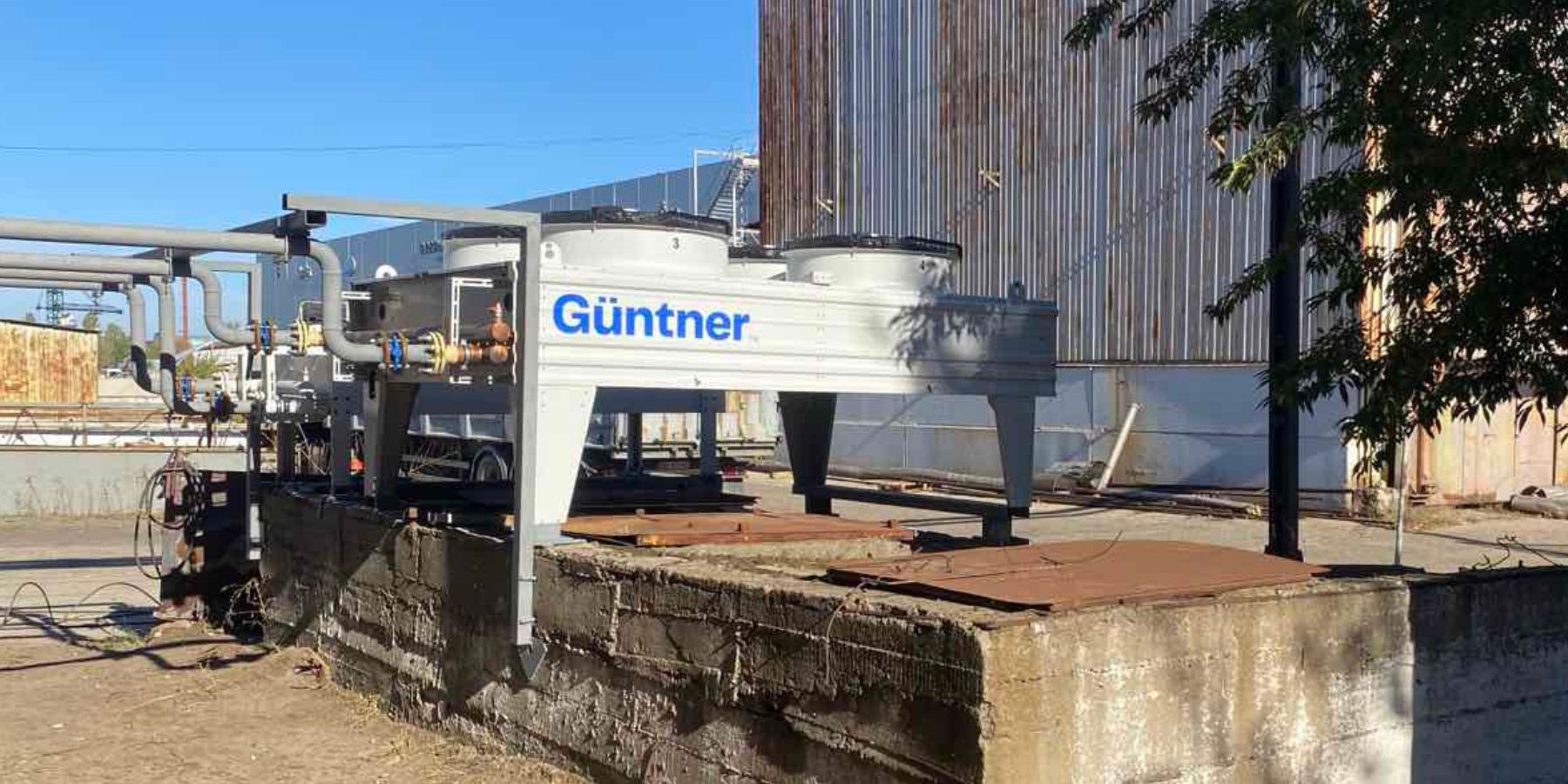

Драйкулеры (сухие градирни) Guntner (120 – 155 м³/ч, 700 – 1000 кВт) серии GFD

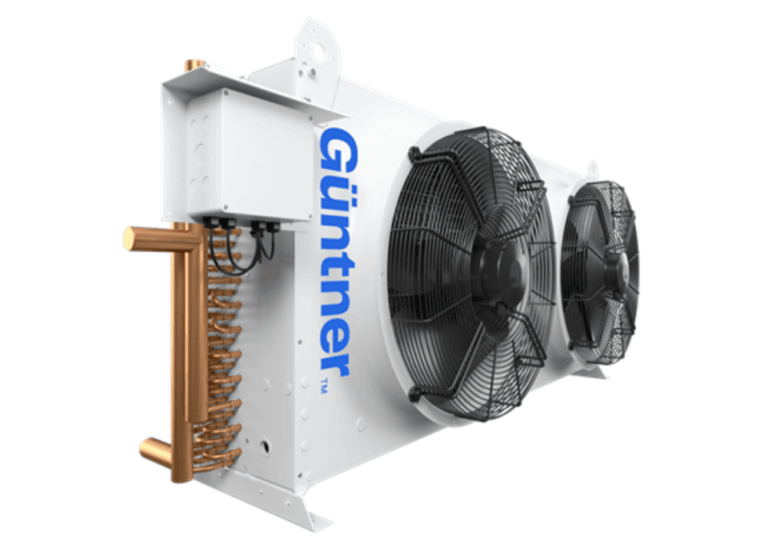

Драйкулеры (сухие градирни) Guntner (18 – 36 м³/ч, 100 – 290 кВт) серии GFVC

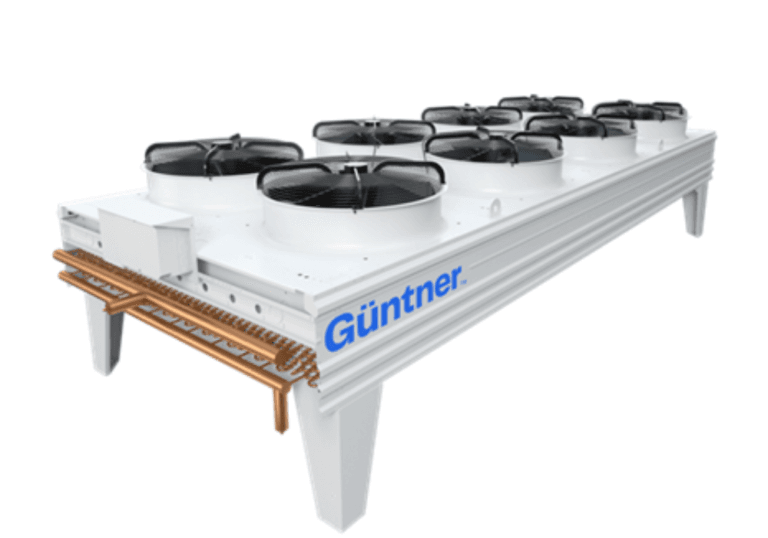

Драйкулеры (сухие градирни) Guntner (50 — 90 м³/ч, 300 — 600 кВт) серии GFHV

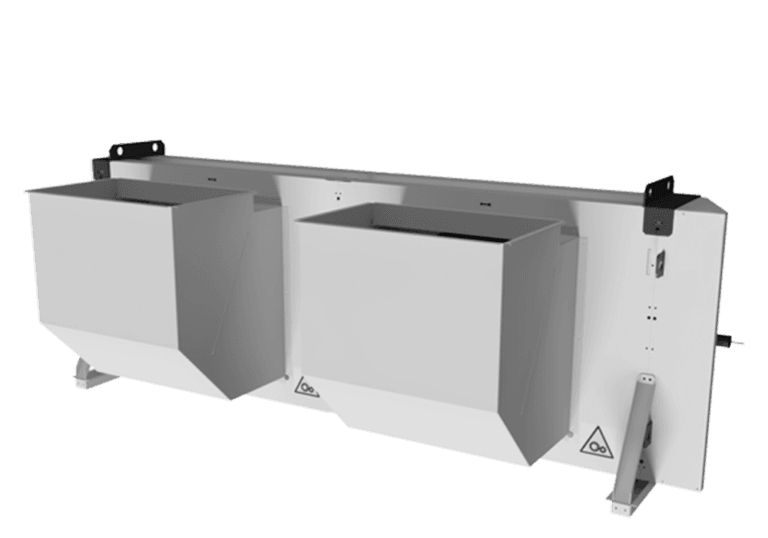

Драйкулеры (сухие градирни) KFL (40 -900 кВт) серии WR

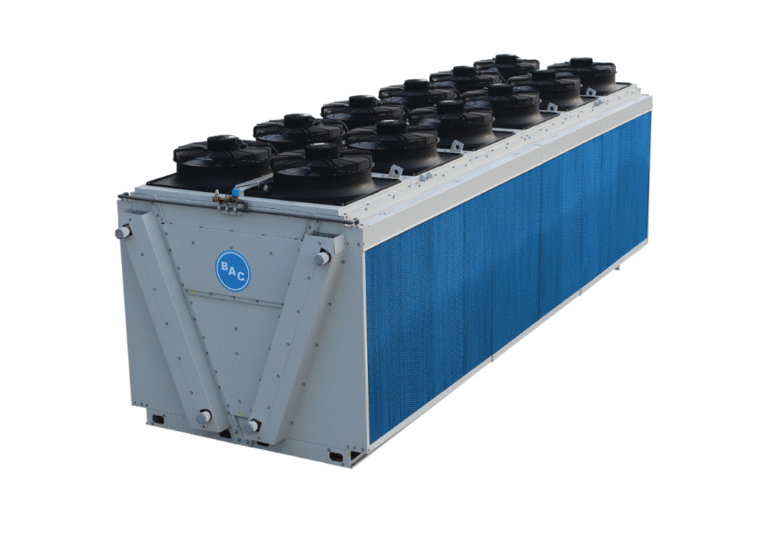

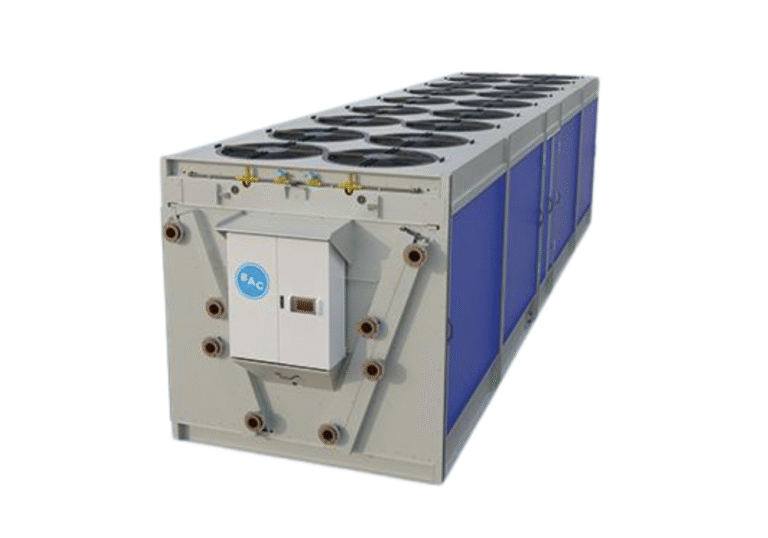

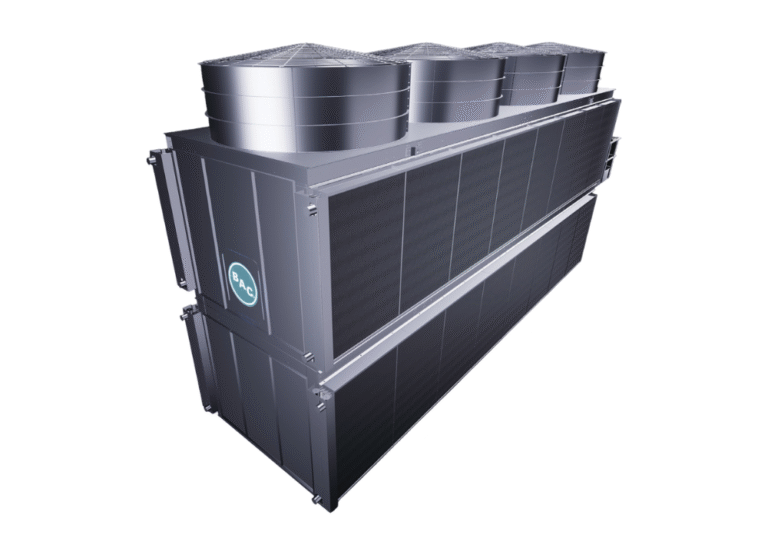

Сухой охладитель (драйкулер) Baltimore TrilliumSeries TDFS, до 3000 кВт
Калькулятор расчета мощности для подбора оборудования
Правильный расчет тепловой нагрузки – ключевой этап в выборе драйкулера. Если мощность оборудования будет недостаточной, система не сможет обеспечить необходимый режим охлаждения, а при избыточной – расходы на эксплуатацию и инвестиции будут существенно расти.
Чтобы подобрать оптимальный драйкулер, важно учесть несколько базовых параметров:
- Определите расход охлаждающей жидкости (м³/ч). Этот параметр показывает, какой объем жидкости проходит через систему за час. Чем больше расход, тем больше тепла необходимо отводить, а следовательно – тем выше требуемая тепловая мощность драйкулера.
- Укажите температуру жидкости на входе и выходе. Разница температур (ΔT) поможет определить фактическую тепловую нагрузку. Чем больше перепад, тем интенсивнее драйкулер должен отбирать тепло от системы.
- Выберите тип жидкости и её теплофизические свойства. Для точного расчета важны удельная теплоемкость и плотность теплоносителя – ведь вода, гликолевые смеси и другие жидкости отдают тепло по-разному.
- Задайте коэффициент запаса мощности. Рекомендуется оставлять 10–20% запаса, чтобы драйкулер не работал на пределе возможностей в часы пиковых нагрузок или при повышенных температурах наружного воздуха.
Если в вашем техпроцессе, дата-центре или холодильной системе нужно сбрасывать тепло в атмосферу без расхода воды, химической обработки контура и риска легионеллёза – решение одно: драйкулер. Это оборудование годами работает там, где классическая градирня экономически или технически не подходит, а водяное охлаждение обходится слишком дорого в обслуживании. В этом разделе каталога собраны драйкулеры промышленного и коммерческого класса – с подробными техническими характеристиками, сравнением моделей и возможностью подобрать оборудование под конкретную нагрузку. Драйкулер купить, сухая градирня купить с доставкой по Украине – все актуальные модели и цены собраны здесь, а инженер поможет определиться с выбором ещё до оформления заказа. Оставьте заявку, чтобы быстро подобрать и купить нужную модель.
Как мы работаем
Купить драйкулер «наугад» по одному лишь параметру мощности – типичная ошибка, которая потом оборачивается перегревом системы летом или переплатой за избыточную мощность. Поэтому работу с клиентом мы строим последовательно:
-
Консультация и сбор исходных данных. Уточняем тепловой контур, тип теплоносителя (вода, гликоль), температурный график, место размещения (крыша, площадка, помещение) и требования к уровню шума.
-
Тепловой расчёт. Подбираем модель по фактической тепловой нагрузке с учётом расчётной температуры наружного воздуха для вашего региона, а не по «круглым» каталожным цифрам.
-
Коммерческое предложение. Предоставляем несколько вариантов комплектации – от бюджетного до премиального (малошумные вентиляторы, регуляторы скорости, антикоррозийные покрытия теплообменника) – с пояснением разницы в цене.
-
Поставка и сопровождение монтажа. Консультируем монтажные бригады по обвязке, расположению и подключению автоматики.
-
Сервисная поддержка. Помогаем с подбором запчастей и плановым обслуживанием после ввода в эксплуатацию.
Такой подход позволяет купить сухую градирню, которая действительно отвечает задаче, а не ближайшую по названию позицию из прайса.
Мы не просто поставляем оборудование, а разрабатываем техническое решение и ТЭО под конкретный объект, а также берём на себя монтаж системы под ключ – от драйкулера до подключения к существующему контуру охлаждения.

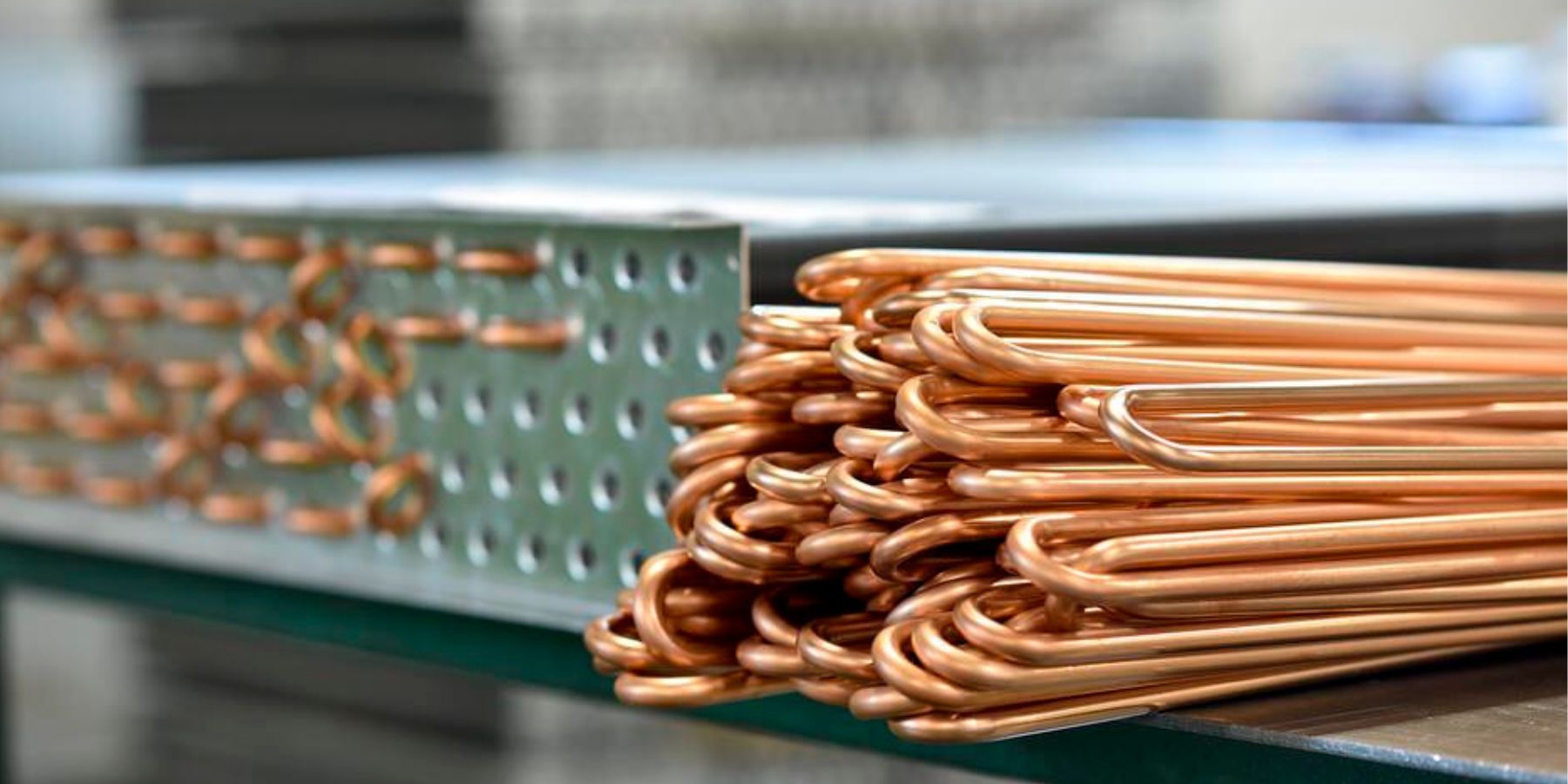

Что такое драйкулер и как он работает
Драйкулер (сухой охладитель драйкулер, англ. dry cooler) – это теплообменный аппарат, который отводит тепло от жидкого теплоносителя (воды или водно-гликолевой смеси) напрямую в атмосферный воздух, без испарения влаги. По сути это «сухая градирня»: аналог испарительной градирни, но без контакта теплоносителя с воздухом и без расхода воды на охлаждение.
Принцип работы прост и потому надёжен:
-
Горячий теплоноситель из технологического контура (чиллера, компрессорной установки, промышленного оборудования) подаётся в трубчато-пластинчатый теплообменник драйкулера.
-
Осевые вентиляторы продувают воздух через оребрение теплообменника.
-
Тепло передаётся от теплоносителя к воздуху через стенки трубок и рёбра, после чего охлаждённая жидкость возвращается в систему.
Поскольку контур полностью замкнут и герметичен, драйкулер не требует подпитки водой, химической обработки против накипи и водорослей, а также исключает риски, характерные для открытых градирен (испарение, унос капель, размножение бактерий). Именно поэтому в проектной документации драйкулер и сухой охладитель часто фигурируют как синонимы одного класса оборудования.
Схемы подключения драйкулера
Тип подключения драйкулера к контуру охлаждения выбирается исходя из климатических условий, типа теплоносителя и требований к резервированию. Разберём три основные схемы, которые чаще всего выбирают, когда планируют купить драйкулер под конкретный объект.
-

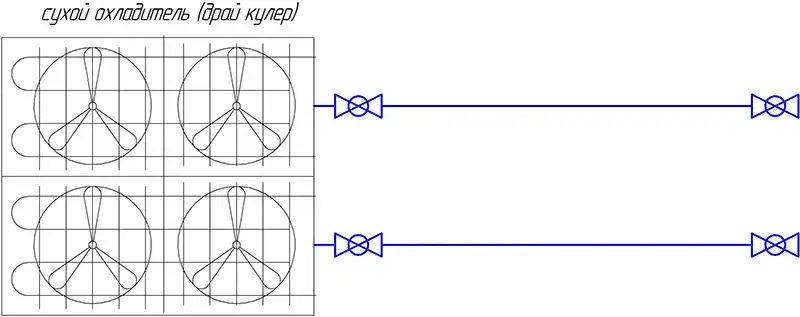

Прямое подключение. Охлаждаемая жидкость подаётся насосом непосредственно к сухой градирне, после чего уже охлаждённая жидкость идёт на теплообменник потребителя. Таким образом снимается вся тепловая нагрузка с охлаждаемого оборудования. Недостаток такого способа подключения – возможность размерзания градирни при условии невозможности использования антифризов в качестве теплоносителя.
-

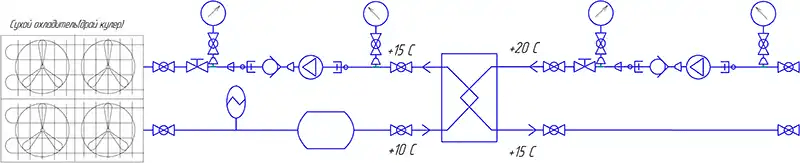

С промежуточным теплообменником. Для защиты драйкулера от размерзания в зимнее время года применяется промежуточный теплообменник (контур драйкулер-теплообменник с гликолевым раствором в качестве промежуточного теплоносителя), который размещается в помещении, где температура не опускается ниже 0°C.
-

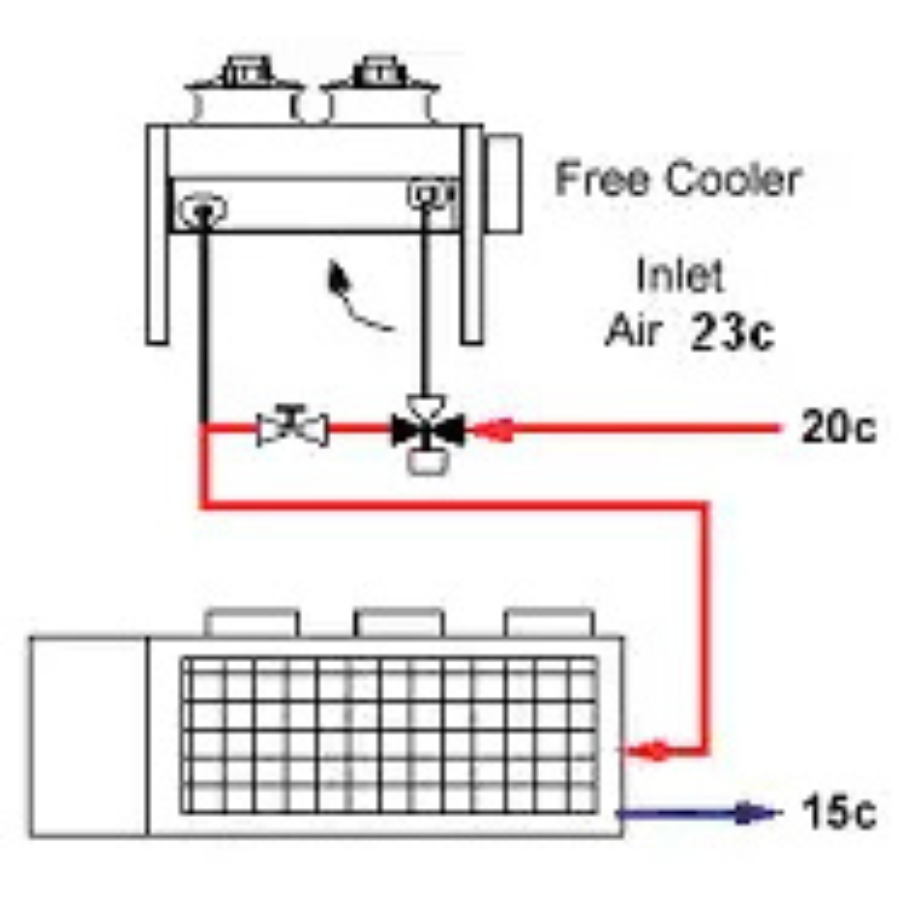

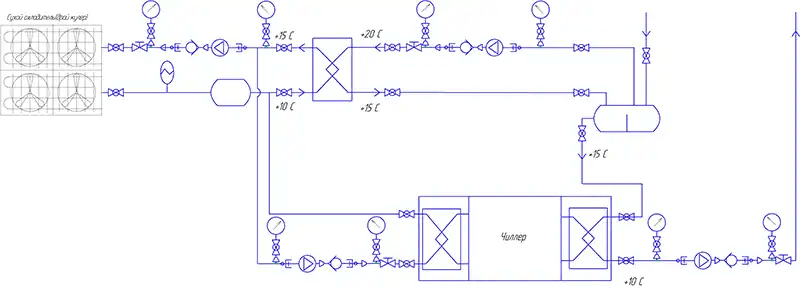

С собственным гидромодулем совместно с чиллером. В такой системе в тёплое время года охлаждение обеспечивает чиллер, в холодное – драйкулер, который потребляет значительно меньше электроэнергии, что обеспечивает энергоэффективность всей системы. Преимущества такой схемы:
- В случае выхода из строя чиллера включается драйкулер, что позволит предприятию продолжить частичную работу.
- В случае, когда нагрузка на драйкулер выходит за его предельное значение, включается чиллер для компенсации недостающей холодопроизводительности; контроль и управление режимами работы оборудования при этом полностью автоматизированы.
Наши инженеры помогут подобрать оптимальную схему подключения под ваш объект – с учётом климатической зоны, режима работы и требований к резервированию.
Основные преимущества драйкулеров
-
Нулевой расход воды
В отличие от испарительных градирен, драйкулер не потребляет воду на охлаждение – это снимает вопросы водоподготовки, канализации и сезонных ограничений на водопользование.
-
Минимальное обслуживание
Нет накипи, нет биологического загрязнения контура, меньше расходных материалов и меньше остановок на чистку.
-
Круглогодичная работа, включая отрицательные температуры
При использовании гликолевого теплоносителя драйкулер продолжает отводить тепло зимой, когда испарительная градирня рискует обмерзать.
-
Простой монтаж и компактное размещение
Оборудование устанавливается на крыше, площадке или фасаде без необходимости в водопроводных и канализационных коммуникациях.
-
Низкие эксплуатационные расходы в долгосрочной перспективе
Отсутствие затрат на воду, реагенты и её утилизацию заметно снижает совокупную стоимость владения.
-
Гибкость подбора
Модельный ряд драйкулеров охватывает диапазон мощностей от небольших коммерческих установок до промышленных систем на сотни киловатт тепловой нагрузки. Это позволяет купить именно ту модель, которая соответствует вашей нагрузке.
-
Совместимость с чиллерами и другим технологическим оборудованием
Драйкулер легко встраивается в существующий контур охлаждения как замена градирни или как отдельный сухой охладитель для выносного конденсатора. Такое решение можно купить и для нового объекта, и для модернизации действующего.

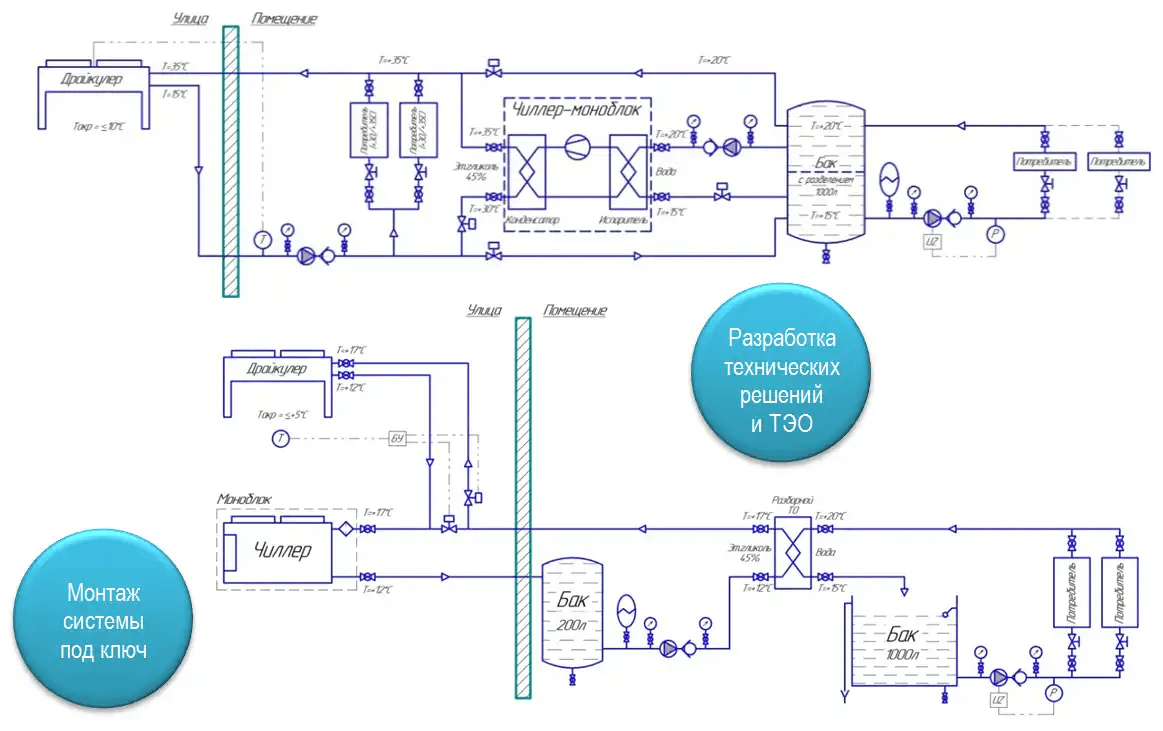

Наши проектные решения направлены на оптимальные капитальные вложения и минимальные эксплуатационные расходы на охлаждение. Например, для объекта с холодопроизводительностью оборудования 270–300 кВт в режиме работы +15/+20°C внедрение системы фрикулинга на базе драйкулера даёт снижение потребления электроэнергии на 25%, окупаемость капитальных затрат в течение 1,5–2 лет и дополнительную прибыль за счёт экономии энергоресурсов. Точные показатели для вашего объекта мы рассчитаем индивидуально. Именно поэтому клиенты предпочитают купить готовое решение под ключ, а не терять время на подбор компонентов вручную.
Кому подойдёт драйкулер
Купить сухую градирню имеет смысл там, где важна стабильность контура, отсутствие простоя на обслуживание и экономия воды. Наиболее частые сферы применения:
-
Промышленные предприятия

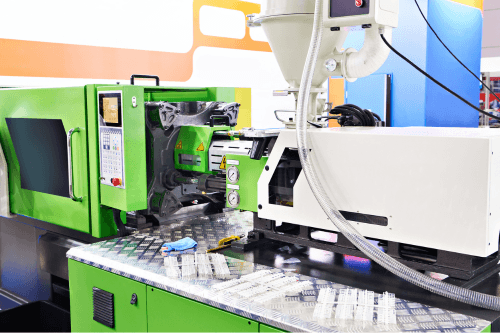

Охлаждение технологической воды, пресс-форм, сварочного и прессового оборудования, компрессорных станций.
-

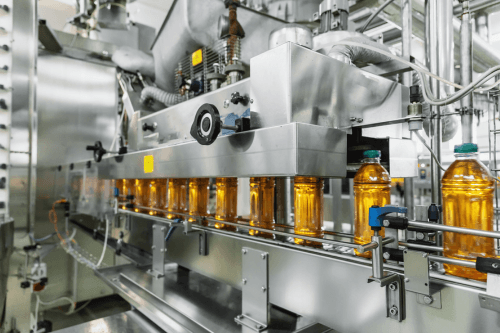

Пищевая и фармацевтическая отрасль
Где требования к чистоте контура исключают риски, свойственные открытым градирням.
-
Дата-центры и серверные
Отвод тепла от систем прецизионного кондиционирования без зависимости от водоснабжения.
-
Холодоснабжение и чиллерные системы
Драйкулер как элемент фрикулинга, снижающий нагрузку на компрессоры чиллера в холодное время года и экономящий электроэнергию.
-
Коммерческая недвижимость
Торговые центры, гостиницы, бизнес-центры с централизованными системами кондиционирования.
-
Энергетика
Охлаждение масла и обмоток трансформаторов, генераторных установок – решение, которое можно купить под конкретную станцию.
Если объект расположен там, где подвод и сброс воды ограничены или обходятся дорого, а простои на химическую промывку контура недопустимы – драйкулер практически безальтернативный вариант. В такой ситуации выгоднее сразу купить драйкулер, чем поддерживать классическую градирню.
Как выбрать и купить драйкулер
Цена драйкулера и цена сухой градирни зависят не только от мощности, но и от ряда технических параметров. Чтобы покупка была обоснованной, стоит определиться со следующими критериями:
-
Тепловая нагрузка. Базовый параметр – сколько тепла нужно отвести (кВт) при расчётной температуре наружного воздуха и заданном температурном перепаде теплоносителя.
-
Тип теплоносителя. Вода или водно-гликолевая смесь – влияет на материал и конструкцию теплообменника, а также на возможность круглогодичной эксплуатации.
-
Конструкция теплообменника. Медно-алюминиевый, цельноалюминиевый или с антикоррозийным покрытием – выбор зависит от условий эксплуатации (морское побережье, агрессивная среда, промышленные выбросы).
-
Тип и количество вентиляторов. Осевые вентиляторы в стандартном или малошумном исполнении, с возможностью регулировки скорости (частотный преобразователь) для более точного поддержания температуры и экономии электроэнергии.
-
Уровень шума. Критично важно для объектов рядом с жилой застройкой – здесь стоит сразу закладывать малошумную комплектацию.
-
Исполнение под место размещения. Крыша, открытая площадка, фасад – от этого зависит требование к антикоррозийной защите рамы и теплообменника.
-
Автоматика и управление. Наличие контроллера для плавного регулирования вентиляторов по температуре теплоносителя напрямую влияет на энергоэффективность и срок службы вентиляторной группы.
Цена на драйкулер формируется с учётом всех этих факторов, поэтому корректный расчёт стоимости возможен только после теплового расчёта под конкретный объект. Ориентировочную цену сухой градирни по характеристикам, близким к вашей задаче, мы предоставляем уже на этапе консультации – после уточнения мощности и комплектации. Если вы уже определились с параметрами и хотите сухую градирню купить под конкретный проект – пришлите техническое задание, и мы вышлем актуальный прайс: драйкулер цена и сухая градирня цена в нём указываются отдельно по каждой комплектации. Мы поможем определиться, что выгоднее купить: драйкулер или классическую испарительную градирню.
Подберём драйкулер под ваш объект
Правильный выбор драйкулера – это прежде всего корректный тепловой расчёт, а не сравнение цен в прайс-листе. Наши специалисты бесплатно проконсультируют, помогут определить нужную мощность и комплектацию, подберут оптимальную модель по соотношению цены и надёжности, а также рассчитают стоимость под ваш объект.
Если вы уже готовы купить драйкулер под свои параметры – пришлите техническое задание, и мы оперативно подготовим предложение.
Обращайтесь – разберём вашу задачу и предложим решение, которое действительно соответствует условиям эксплуатации.
Часто задаваемые вопросы (F.A.Q.)
Чем драйкулер отличается от испарительной градирни?
Драйкулер охлаждает теплоноситель без контакта с воздухом и без испарения воды, тогда как испарительная градирня охлаждает именно за счёт испарения части воды. Драйкулер не расходует воду, не требует химической обработки контура, но при равной мощности обычно имеет большие габариты. Несмотря на это, многие предприятия предпочитают купить именно драйкулер благодаря отсутствию затрат на воду.
Можно ли использовать драйкулер зимой?
Да, при условии применения гликолевого теплоносителя (антифриза) вместо чистой воды – это исключает риск замерзания контура при отрицательных температурах.

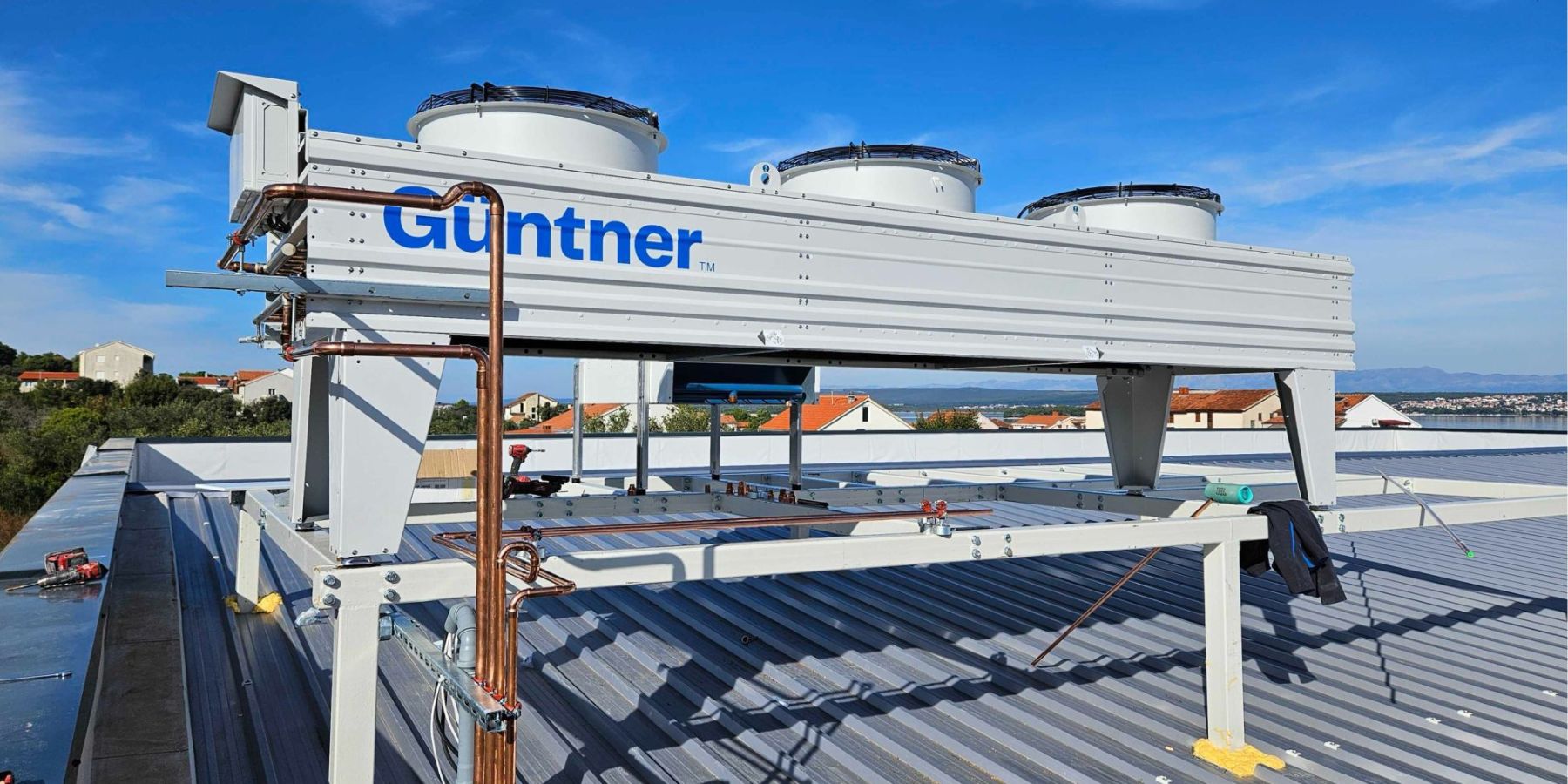

Сколько стоит драйкулер?
Цена драйкулера зависит от тепловой мощности, типа теплообменника, количества и исполнения вентиляторов, наличия частотного регулирования и шумозащиты. Точную цену сухого охладителя драйкулера мы называем после теплового расчёта под ваши параметры – пришлите исходные данные, и мы подготовим коммерческое предложение.
Можно ли установить драйкулер вместо имеющейся градирни?
В большинстве случаев да, при условии пересчёта контура под новый тип теплоносителя и проверки соответствия тепловой нагрузки. Наши специалисты помогут подобрать модель, которая корректно заменит действующее оборудование. Если решите купить именно драйкулер, мы также поможем адаптировать схему обвязки.
Как часто нужно обслуживать драйкулер?
Регламент значительно проще, чем у испарительной градирни: периодическая очистка теплообменника от пыли и листьев, проверка вентиляторной группы и состояния автоматики. Химическая обработка контура, характерная для градирен, здесь не требуется.
Драйкулер купить с монтажом или только поставку оборудования?
Мы поставляем оборудование и обеспечиваем техническое сопровождение монтажных работ: консультируем по схеме обвязки, размещению и подключению автоматики. При необходимости порекомендуем проверенных монтажных подрядчиков. Купить драйкулер вы можете как отдельно, так и с полным сопровождением монтажа.
