В каких технологических процессах при работе с кислотами требуется охлаждение до низких температур (ниже -30С)?

Работа с агрессивными кислотными средами сама по себе является сложной инженерной задачей, требующей особого внимания к материалам и безопасности. Однако уровень сложности возрастает многократно, когда технологический процесс диктует необходимость глубокого охлаждения рабочей среды. Если говорить именно о технологических процессах с кислотными растворами, где рабочая температура среды или температура теплоносителя опускается ниже -30 градусов Цельсия, то таких направлений в промышленности относительно немного.

Опираясь на многолетний практический опыт специалистов компании Термоком ВК, мы решили детально разобрать эту узкую, но крайне важную сферу. Столь глубокое охлаждение не применяется повсеместно, поскольку требует значительных энергозатрат и сложной инфраструктуры. Для отведения колоссального количества тепла, выделяющегося при экзотермических реакциях или электрохимических процессах на высоких токах, применяется специализированное промышленное холодильное оборудование, способное круглосуточно и без сбоев поддерживать температуру хладоносителя на экстремально низких отметках. Без правильно подобранных чиллеров и теплообменников реализация описываемых ниже технологий была бы физически невозможна.

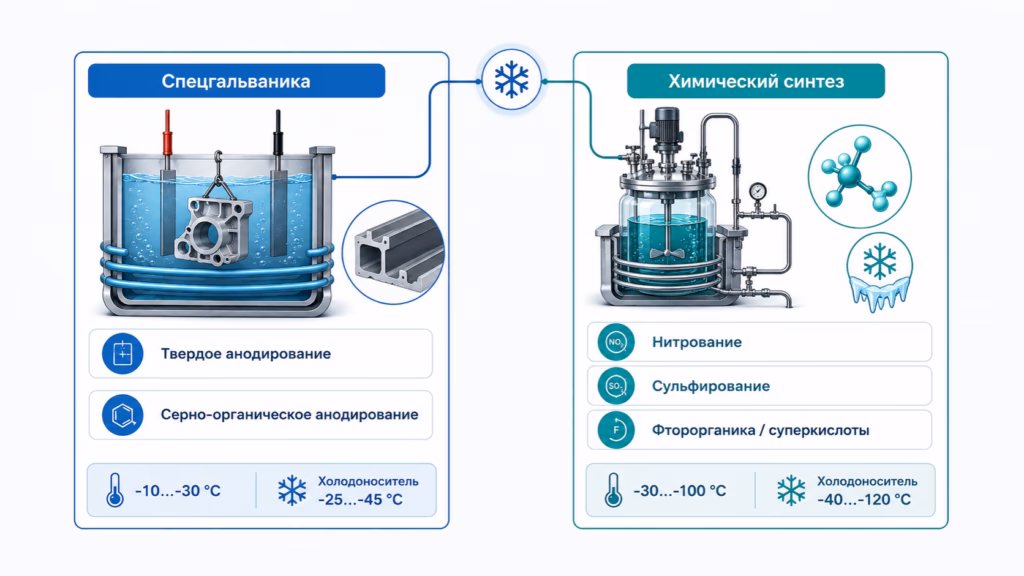

Все процессы, требующие столь серьезного охлаждения кислот, можно разделить на две большие группы: специализированную электрохимическую обработку (гальванику) и сложный химический синтез.

Электрохимическая обработка металлов: мифы и реальность

Среди неспециалистов бытует мнение, что глубокий холод часто нужен в гальванике. На самом деле, если ограничиться именно классическими гальваническими технологиями (такими как никелирование, меднение, цинкование, хромирование или анодирование), то процессов с рабочей температурой кислого электролита ниже -30 градусов в массовой промышленности практически нет. Для этих процессов глубокое охлаждение просто не требуется.

Однако существуют узкоспециализированные направления, где низкие температуры являются критически важным условием формирования покрытия.

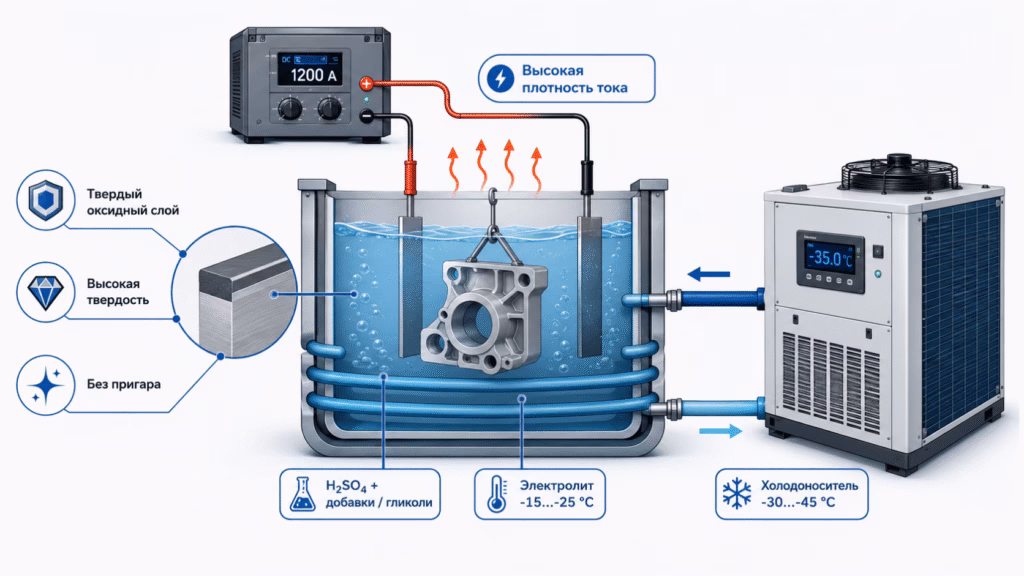

Экстремальное твердое анодирование алюминия

Это наиболее близкий к классической гальванике пример, который широко применяется там, где деталям из алюминиевых сплавов нужно придать исключительную износостойкость, сопоставимую с твердостью закаленной стали.

В данном процессе используются агрессивные электролиты на основе следующих компонентов:

• чистая серная кислота;
• серная кислота в комбинации с различными органическими кислотами;
• серная кислота с добавлением гликолей;
• серная кислота со специальными запатентованными добавками.

Типичные параметры для таких установок предполагают температуру самого электролита в ванне на уровне от -10 до -25 градусов. Чтобы поддерживать такую температуру при прохождении токов высокой плотности (которые неизбежно вызывают сильный нагрев жидкости), температура холодоносителя в рубашке охлаждения или змеевиках должна составлять от -25 до -40 градусов, а в отдельных специализированных установках опускаться вплоть до -45 градусов. Это один из немногих широко применяемых электрохимических процессов, где холодильная станция работает в таком жестком минусовом диапазоне.

Главная цель столь сильного охлаждения заключается в повышении твердости получаемого покрытия. Холодный электролит резко замедляет процесс химического растворения уже сформированного оксидного слоя. Кроме того, низкая температура позволяет работать на сверхвысоких плотностях тока, что ускоряет процесс формирования пленки и делает ее структуру максимально плотной и однородной, без риска теплового пробоя и «пригара» детали.

Анодирование в смешанных серно-органических электролитах

Для удовлетворения строгих требований аэрокосмической и военной отраслей встречаются еще более специфические режимы. Здесь используются смеси, в состав которых входит серная, щавелевая, малоновая и сульфосалициловая кислоты.

Это уже не массовое производство, а штучная или мелкосерийная обработка критически важных узлов. Параметры процесса здесь еще более жесткие: температура электролита варьируется от -15 до -30 градусов, что требует подачи на теплообменники холодоносителя с температурой от -30 до -45 градусов. Такие условия позволяют получить покрытия с уникальными диэлектрическими и антикоррозионными свойствами, способными выдерживать работу в открытом космосе или в условиях экстремального трения.

Электрохимическое формирование оксидов для специальных изделий

Отдельно стоит упомянуть редкие процессы, применяемые не для механической защиты деталей, а для создания специфических электрических свойств. Это производство компонентов для сверхпроводников, высокоемких конденсаторов и высоковольтных электронных компонентов.

В этих случаях используются электролиты на основе борной, фосфорной и различных органических кислот. Иногда технологический регламент требует проведения формирования оксидной структуры при температурах от -30 до -50 градусов. Однако стоит отметить, что данная сфера относится скорее к области тонкой электроники и материаловедения, чем к классическим гальваническим производствам.

Химические процессы и синтез (не гальваника)

Если в электрохимической обработке температуры ниже -30 градусов — это удел спецпроцессов, то в большой химии глубокий холод встречается значительно чаще. Многие реакции с участием концентрированных кислот идут с колоссальным выделением тепла, и без принудительного отведения этого тепла процесс выйдет из-под контроля.

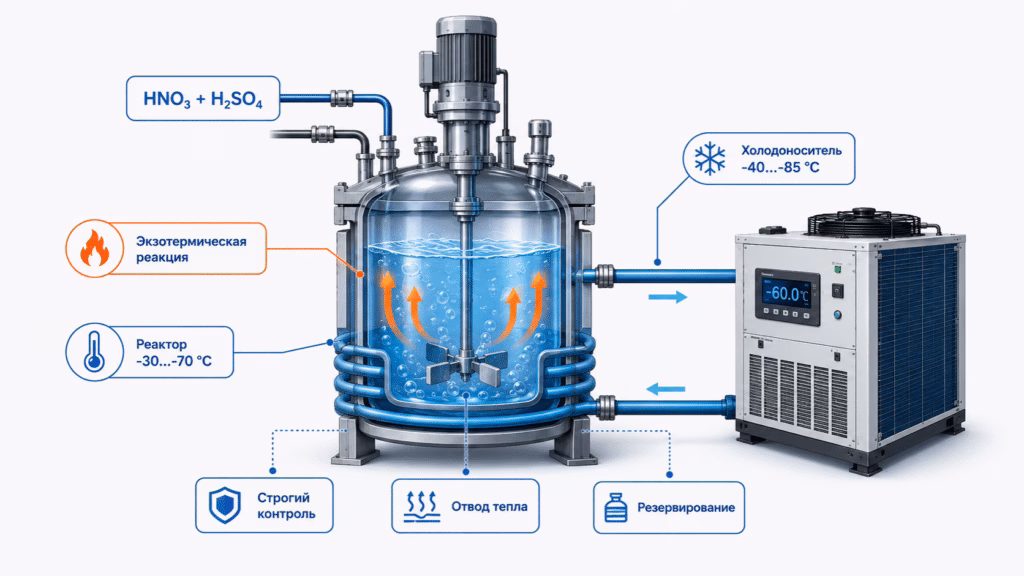

Нитрование органических соединений и производство взрывчатых веществ

Процессы нитрования предполагают использование нитрующей смеси (чаще всего это комбинация концентрированной азотной и серной кислот). Типичные температуры для многих реакций нитрования лежат в диапазоне от -20 до -40 градусов. Однако для синтеза некоторых сложных продуктов и нестабильных интермедиатов температурный режим необходимо опускать до -40...-70 градусов.

Причина использования столь низких температур заключается в необходимости строгого контроля скорости протекания реакции и предотвращения термического разложения синтезируемых веществ.

Особенно ярко это проявляется в производстве взрывчатых веществ. Работа со смесями HNO3 и H2SO4 в этой отрасли часто требует поддержания температур от -30 до -60 градусов. Любое локальное повышение температуры может привести к необратимым последствиям, поэтому к системам охлаждения здесь предъявляются беспрецедентные требования по надежности и резервированию мощностей.

Сульфирование, фторорганика и суперкислоты

Еще один пласт химической промышленности, неразрывно связанный с глубоким холодом - это реакции сульфирования и сульфонации. В них активно используются олеум, концентрированная серная кислота и хлорсульфоновая кислота. Отдельные процессы, особенно при синтезе сложных фармацевтических субстанций или специальных полимеров, требуют температур от -30 до -50 градусов.

Еще более экстремальные условия диктует фторорганический синтез. Здесь применяются плавиковая кислота (HF) и фторсульфоновая кислота. Технологические температуры в реакторах нередко находятся в диапазоне от -40 до -80 градусов.

Особое место в современной химии занимают так называемые суперкислотные системы. Это среды, кислотность которых превышает кислотность 100-процентной серной кислоты. В качестве примеров можно привести системы на основе HF/SbF5 (гексафторосурьмяная кислота) или использование чистой фторсульфоновой кислоты.

Работа с суперкислотными системами требует соблюдения следующих технологических условий:

• Использование специализированных реакторов из сплавов, устойчивых к фтор-ионам;
• Поддержание температурного режима в диапазоне от -50 до -100 градусов Цельсия и даже ниже;
• Абсолютная изоляция процесса от атмосферной влаги;
• Многоступенчатая система аварийного гашения реакции.

Сводная таблица температурных режимов при работе с кислотами

Для наглядности мы обобщили данные по наиболее распространенным процессам, требующим минусовых температур, в единую таблицу. Данные параметры являются ориентировочными и могут меняться в зависимости от конкретного технического задания на производстве.

Как видно из приведенной информации, в области традиционной обработки металлов температуры ниже минус тридцати градусов встречаются главным образом в специализированных вариантах твердого анодирования алюминия. В то же время в большой химии глубокое охлаждение кислотных реакционных масс является нормой и залогом безопасности производства.
