На охлажденной трубе появляются капли воды, хотя утечки нет и рядом сухо. Причина в физике воздуха: он остыл до температуры, при которой уже не может удержать всю содержащуюся в нем влагу. В инженерной практике эту температуру называют точкой росы, и от нее напрямую зависит срок службы теплообменников, изоляции трубопроводов и вентиляционных систем.
Что такое точка росы

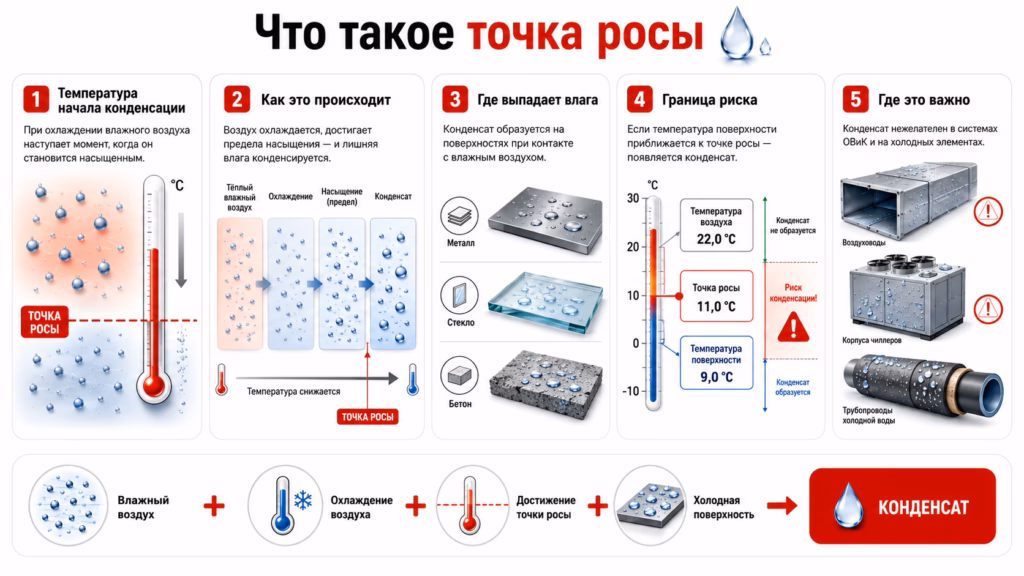

Точка росы это температура, при охлаждении до которой воздух с определенным содержанием водяного пара становится насыщенным, и пар начинает переходить в жидкое состояние. Проще говоря: если воздух охладить до этой температуры, часть влаги из него выпадет в виде капель или пленки на любой поверхности, с которой он соприкасается, будь то металл, стекло или бетон.
Что означает точка росы на практике для инженера или технолога? Она показывает границу, после которой конденсат неизбежен. Чем ближе температура поверхности оборудования к точке росы окружающего воздуха, тем выше риск появления влаги там, где ее быть не должно: на воздуховодах, корпусах чиллеров, трубопроводах холодной воды.
Само явление конденсации хорошо знакомо не только инженерам. Мы уже разбирали его в статье «Конденсация в природе», где показано, как этот же принцип формирует росу, туман и осадки. Точка росы, по сути, техническое измерение того же процесса.
От чего зависит значение точки росы
Точка росы не является постоянной величиной, она меняется в зависимости от нескольких параметров воздуха:
- Относительная влажность. Чем она выше, тем ближе точка росы к фактической температуре воздуха. При влажности 100% они совпадают.
- Атмосферное давление. При его росте точка росы немного повышается, хотя на практике для большинства промышленных расчетов этим влиянием можно пренебречь.
- Температура воздуха. Сама по себе не равна точке росе, но задает верхнюю границу, выше которой точка росы подняться не может.
Наглядный пример: при температуре воздуха 25 °C точка росы меняется так.
|
Относительная влажность, % |
Точка росы, °C |
|
30 |
6,2 |
|
40 |
10,5 |
|
50 |
13,9 |
|
60 |
16,7 |
|
70 |
19,1 |
|
80 |
21,3 |
|
90 |
23,2 |
|
100 |
25,0 |
Из таблицы видно: чем влажнее воздух, тем меньше его нужно охладить, чтобы получить конденсат. При влажности 80% достаточно снизить температуру поверхности всего на 3,7 градуса.
Как определить точку росы
На практике точку росы находят тремя способами:
- Расчетом по формуле (например, приближение Магнуса), зная температуру воздуха и относительную влажность.
- С помощью психрометрических таблиц или диаграмм, которые используют инженеры-проектировщики систем вентиляции и охлаждения.
- Прямым измерением гигрометром или конденсационным датчиком точки росы, который охлаждает зеркальную поверхность до появления первой пленки влаги и фиксирует эту температуру.
Для оперативного контроля на производстве чаще применяют третий способ: датчик точки росы встраивают в систему и получают показания в реальном времени.
Приближенная формула Магнуса выглядит так: Тр = (b × γ) / (a − γ), где γ = (a × T) / (b + T) + ln(RH / 100), T это температура воздуха, а RH это относительная влажность в процентах. Погрешность не превышает десятых долей градуса, чего достаточно для инженерных расчетов.
Почему точка росы важна для холодильного и промышленного оборудования
Для компаний, работающих с чиллерами, градирнями и системами промышленного охлаждения, точка росы не абстрактное понятие из учебника физики, а рабочий параметр, который закладывают в проект.
Основные риски при недоучета точки росы:
|
Проблема |
Причина |
Последствие |
|
Конденсат на трубопроводах |
Температура хладагента ниже точки росы воздуха в помещении |
Коррозия, повреждение изоляции, капель на пол |
|
Обледенение теплообменников |
Поверхность холоднее 0 °C при высокой влажности |
Снижение теплообмена, рост нагрузки на чиллер |
|
Короткое замыкание в щитах управления |
Влага конденсируется на электронике |
Отказ оборудования, простой производства |
|
Плесень на изоляции |
Постоянное увлажнение материала |
Разрушение изоляции, повышение теплопотерь |
Именно поэтому при подборе чиллера, градирни или системы вентиляции учитывают не только тепловую нагрузку, но и климатические параметры конкретного объекта: температуру, влажность и, соответственно, точку росы в разные сезоны.
Для условий Украины наибольший риск приходится на переходные периоды, весну и осень, когда воздух еще теплый, а влажность резко растет после дождей. Разница между температурой воздуха и точкой росы сокращается, и холодные поверхности оборудования, которые всю зиму работали без проблем, внезапно покрываются конденсатом. Такой сценарий закладывают в проект заранее, с запасом по изоляции и режиму работы чиллера.
Как избежать проблем с конденсатом на промышленном оборудовании
Несколько практических принципов, которые применяют при проектировании и эксплуатации:
- Изоляция трубопроводов и арматуры подбирается по толщине с учетом точки росы, а не только тепловых потерь.
- Температуру теплоносителя в системах охлаждения держат с запасом выше точки росы там, где конденсат недопустим.
- В помещениях с электрощитами и чувствительной автоматикой контролируют влажность отдельно от температуры.
- Для контроля состояния систем устанавливают датчики точки росы на ключевых участках, особенно рядом с холодными поверхностями.
Эти меры дешевле, чем последующий ремонт коррозированных трубопроводов или замена вышедшей из строя автоматики.
Обратитесь к специалистам «Термоком ВК»
Расчет точки росы для конкретного объекта, будь то цех, серверная или пищевое производство, требует учета множества параметров: климата региона, режима работы оборудования, характеристик здания. Специалисты «Термоком ВК» проконсультируют по этим вопросам и подберут чиллер, градирню или другое холодильное оборудование, которое будет работать корректно и без рисков образования конденсата на вашем объекте. Обращайтесь, чтобы получить решение под конкретные условия эксплуатации.
Точка росы: частые вопросы
Собрали вопросы, которые чаще всего задают о точке росы и её влиянии на промышленное охлаждение.
Что такое точка росы простыми словами?
Точка росы это температура, при охлаждении до которой воздух больше не может удерживать содержащийся в нём водяной пар, и часть влаги превращается в капли на ближайшей поверхности. Проще говоря, это порог, ниже которого на трубах, стёклах или корпусах оборудования появляется конденсат.
Как рассчитать точку росы по температуре и влажности?
Точку росы находят тремя способами: по формуле (чаще всего используют приближение Магнуса), по психрометрическим таблицам или диаграммам, либо измеряют напрямую гигрометром или конденсационным датчиком точки росы. Для проектных расчётов обычно достаточно знать температуру воздуха и относительную влажность.
Почему на трубах и чиллерах появляется конденсат?
Конденсат появляется, когда температура поверхности трубы, теплообменника или корпуса чиллера опускается ниже точки росы окружающего воздуха. В этот момент влага из воздуха переходит в жидкое состояние прямо на металле, поэтому даже исправное, герметичное оборудование может «потеть».
Какая точка росы считается нормальной для помещения?
Для большинства производственных и офисных помещений комфортной считается точка росы в диапазоне 10-16 °C. Значения выше 18 °C воздух ощущается душным и повышают риск конденсата на холодных поверхностях, а показатели ниже 4 °C говорят об очень сухом воздухе.
Как точка росы учитывается при выборе чиллера или градирни?
При подборе чиллера, градирни или системы вентиляции точку росы закладывают в проект вместе с тепловой нагрузкой: от неё зависит толщина изоляции трубопроводов, температурный режим теплоносителя и защита электрощитов от влаги. Специалисты «Термоком ВК» учитывают эти параметры при расчёте и подборе оборудования под конкретный объект.
