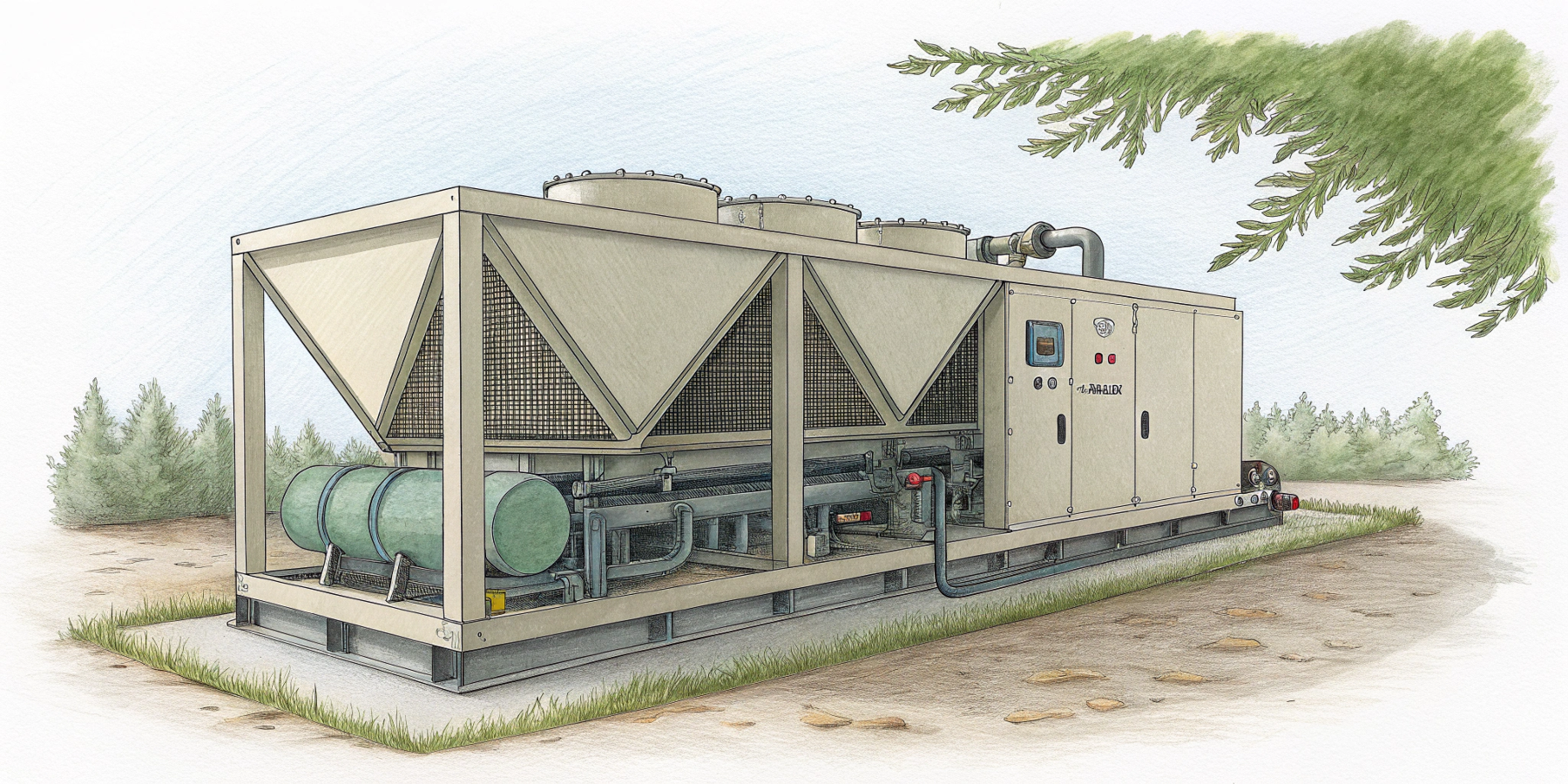

Чилер – це складний технічний пристрій, призначений для охолодження рідин, що використовуються в різних системах кондиціювання, охолодження виробничого обладнання та технологічних процесів. За великим рахунком це центральний компонент багатьох систем холодопостачання. Він забезпечує стабільну роботу систем вентиляції, кондиціювання та охолодження на промислових, комерційних та побутових об’єктах.
Щоб зрозуміти, з чого складається чилер, необхідно розглянути його основні компоненти, їх роль у процесі охолодження та особливості роботи загалом.
Методика роботи чилера
Перш ніж розбирати конструкцію, важливо зрозуміти, як влаштований чилер та на якому принципі він працює. Основним його завданням є відведення тепла від робочої рідини (зазвичай води або водно-гліколевого розчину) та передача його в навколишнє середовище через теплообмінники.
Робота чилера заснована на циклі стиснення холодоагенту (в компресорних моделях) або принципі абсорбційного охолодження. Основні етапи охолодження рідини включають:
- Випаровування холодоагенту, в ході якого він поглинає тепло та охолоджує рідину.
- Стиснення парів холодоагенту для підвищення їх температури.
- Конденсацію холодоагенту, за якої він віддає тепло в навколишнє середовище.
- Дроселювання холодоагенту, після чого він знову переходить у зону випаровування.
В основі цього процесу лежить взаємодія різних вузлів та механізмів, які забезпечують ефективне охолодження.

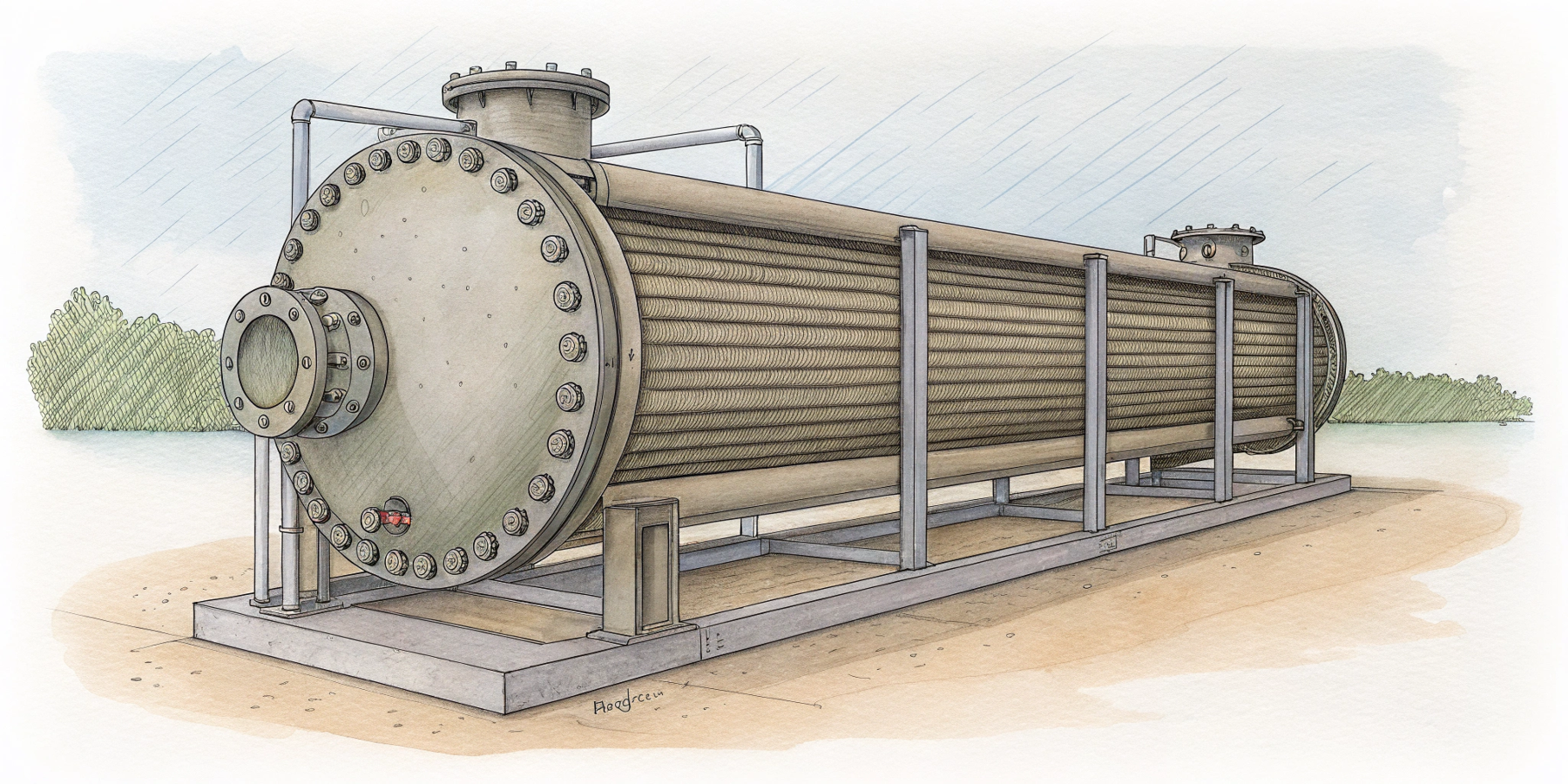

Основні компоненти чилера
Сучасний чилер складається з кількох основних елементів, кожен із яких виконує свою функцію у процесі охолодження.
Компресор
Компресор – один із найважливіших компонентів. Він стискає пари холодоагенту, збільшуючи їх тиск та температуру. Залежно від конструкції використовуються такі типи компресорів:
- поршневі – працюють за рахунок зворотно-поступальних рухів поршнів, створюючи цикли стиснення та розрідження;
- спіральні (Scroll) – забезпечують плавну та ефективну роботу за рахунок руху спіральних пластин;
- гвинтові – відрізняються високою потужністю та ефективністю, часто застосовуються у промислових чилерах;
- відцентрові – використовуються у великих установках та працюють за принципом відцентрового стиснення парів холодоагенту.
Детальніше про те, які компресори бувають у чилерах – у цій статті.
Випарник
Випарник – це теплообмінник, в якому відбувається охолодження рідини. Холодоагент, проходячи через нього, випаровується, поглинаючи тепло з циркулюючої рідини.
Випарники можуть бути двох типів – пластинчасті (компактні та ефективні, використовуються в малих та середніх чилерах) та кожухотрубні – більш потужні, застосовуються у промислових установках.
Рекомендуємо прочитати: коли кожухотрубний теплообмінник кращий за пластинчастий
Конденсатор
Конденсатор – пристрій, у якому пари холодоагенту конденсуються, віддаючи тепло у навколишнє середовище. Залежно від типу тепловідведення розрізняють повітряні конденсатори, які відводять тепло в навколишнє повітря за допомогою вентиляторів, а також водяні – використовують теплообмін із водою, що забезпечує більш високу ефективність охолодження.
Конденсатор відіграє важливу роль у підтримці стабільної роботи чилера та запобіганні перегріву системи.
Дроселюючий пристрій (ТРВ або ЕРВ)
Щоб холодоагент знову міг випаровуватися, його тиск необхідно різко знизити. Це відбувається в дроселюючому пристрої – термостатичному (ТРВ) або електронному (ЕРВ) розширювальному вентилі.
ТРВ та ЕРВ регулюють подачу холодоагенту у випарник, забезпечуючи ефективну роботу системи.
Холодоагент
Холодоагент – це робоча речовина, яка циркулює в системі та відповідає за поглинання та передачу тепла. Залежно від вимог безпеки, екологічності та енергоефективності в чилерах використовуються різні холодоагенти, такі як R134a, R410A, R407C та інші.
Система управління
Сьогодні можна чилер купити, який оснащений електронними системами управління, які контролюють роботу всіх компонентів, регулюють температурні режими, захищають обладнання від перевантажень та аварійних ситуацій.
Управління може здійснюватися через механічні реле та датчики, мікропроцесорні контролери з цифровим дисплеєм та автоматизовані системи, інтегровані в системи «розумної» будівлі.
Додаткові компоненти чилера
Крім основних вузлів, чилер може включати:
- циркуляційні насоси, що забезпечують рух охолодженої рідини;
- фільтри та осушувачі, що захищають систему від забруднень та вологи;
- ресивери, призначені для зберігання холодоагенту.

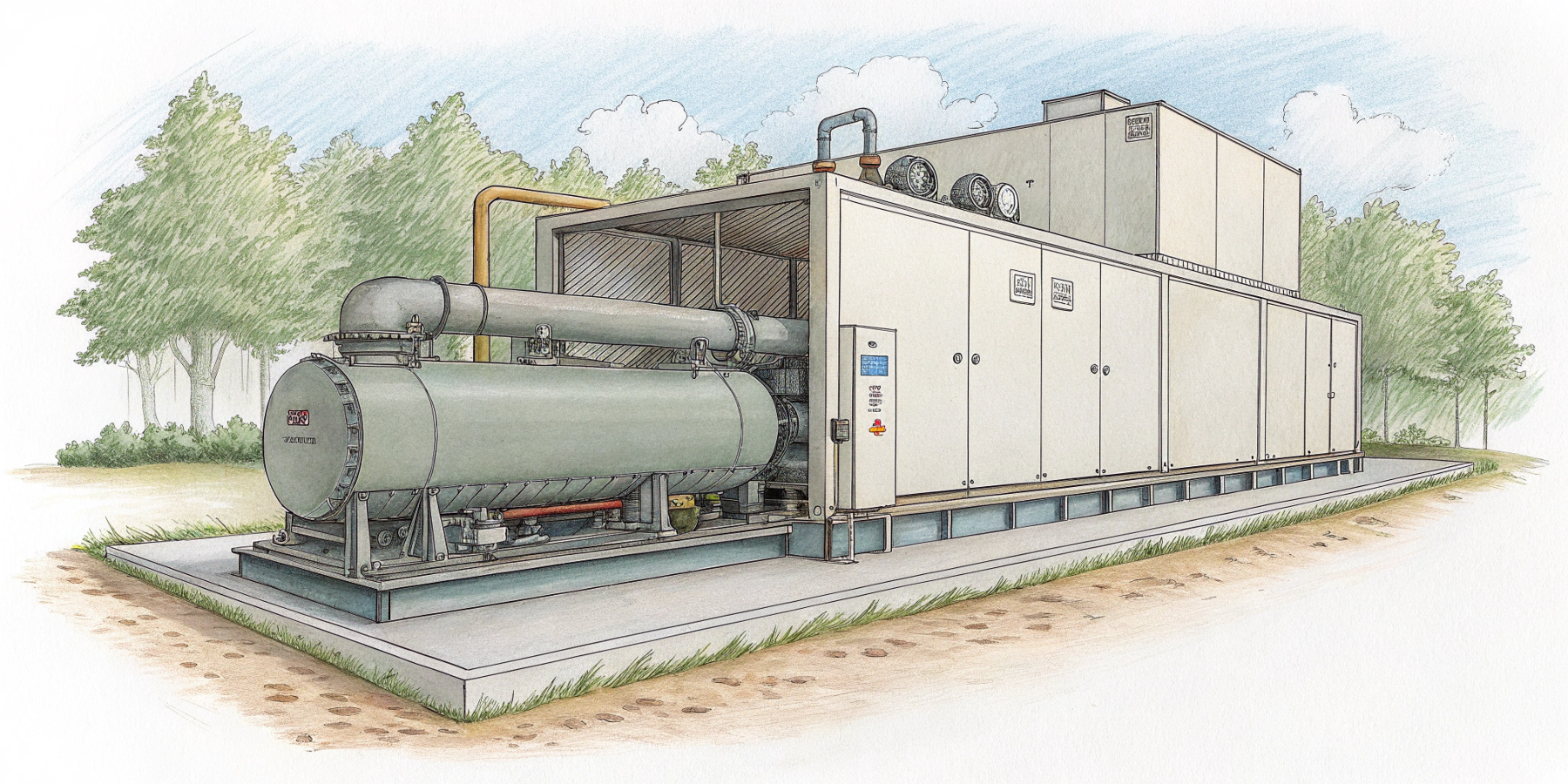

Як вибрати чилер в залежності від конструкції
Залежно та умовами експлуатації чилери діляться на кілька типів.
Перший – з повітряним охолодженням конденсатора. Він використовує вентилятори для відведення тепла, підходить для невеликих приміщень та об’єктів, де немає можливості використовувати водяне охолодження.
Другий тип – з водяним охолодженням конденсатора. Тут потрібне підключення до системи водопостачання або градирні. Такі пристрої забезпечують більш високу ефективність та стабільність роботи.
Третій – абсорбційні чилери, які працюють без компресора, використовують процеси абсорбції та десорбції, та застосовуються у випадках, коли потрібно використовувати теплову енергію замість електричної.
Читайте також: список питань до виробника чилерів
Чилер як надійна технологія
Чилер – це технічний пристрій, в основі роботи якого лежить принцип передачі тепла з використанням холодоагенту. Основні його компоненти – компресор, випарник, конденсатор і пристрій для дроселювання – працюють в єдиній системі, забезпечуючи ефективне охолодження рідин.
Правильний підбір чилера залежить від багатьох факторів, включаючи умови експлуатації, потужність, тип охолодження та енергоспоживання. Грамотний підхід до вибору та обслуговування цього обладнання дозволяє забезпечити стабільну роботу систем охолодження та кондиціювання на промислових та комерційних об’єктах.
