У промисловості, комерційній нерухомості та високотехнологічних виробництвах питання ефективного відведення тепла є критично важливим. Забезпечення стабільного температурного режиму вимагає використання потужного та надійного обладнання. Коли мова йде про масштабні об’єкти, традиційні кондиціонери втрачають свою актуальність, і на перший план виходять потужні холодильні машини. У цій статті ми детально розглянемо, що таке чіллер, як він функціонує, які існують його різновиди та на що варто звертати увагу при проєктуванні систем холодопостачання.
Содержание
Базове поняття: чіллер це основа промислового холоду
Щоб розібратися в термінології, потрібно поглянути на обладнання з інженерної точки зору. У класичному розумінні, чіллер це парокомпресійна або ж абсорбційна холодильна машина, головним завданням якої є охолодження рідкого теплоносія. На відміну від побутових спліт-систем, які охолоджують безпосередньо повітря в кімнаті за допомогою фреону, цей агрегат працює з проміжним середовищем. Зазвичай таким середовищем виступає звичайна очищена вода або ж розчини гліколів (етиленгліколь чи пропіленгліколь), якщо система має працювати при мінусових температурах навколишнього середовища.
З іншого боку, якщо говорити про інтеграцію в технологічний процес, чілер це центральний вузол комплексної кліматичної або виробничої системи, який забирає надлишкове тепло від споживача і викидає його в навколишнє середовище. Сам термін походить від англійського слова “chill”, що означає охолоджувати. Важливо розуміти, що обладнання не “виробляє” холод, воно лише переміщує теплову енергію з однієї точки в іншу за законами термодинаміки. Завдяки високій потужності, сучасні чилери здатні обслуговувати об’єкти колосальних масштабів.
Де найчастіше застосовуються чилери?
Потреба у відведенні великих обсягів теплової енергії існує в безлічі галузей. Безперебійне постачання холодної води критично важливе для підтримки технологічних регламентів та забезпечення комфорту. Розглянемо основні напрямки:
- Централізоване кондиціювання повітря: торговельні центри, офісні будівлі, готельні комплекси, аеропорти в Україні та світі, де холод подається на сотні вентиляторних доводчиків (фанкойлів) та в центральні припливно-витяжні установки.
- Харчова промисловість та переробка: охолодження технологічних ємностей з молоком, пивом, вином, підтримання температури в камерах дозрівання сирів, а також шокове заморожування напівфабрикатів.
- Металообробка та полімерне виробництво: екстрене відведення тепла від лазерних різаків, зварювальних апаратів, а також охолодження прес-форм термопластавтоматів при литті пластмас, де стабільна температура визначає якість відлитої деталі.
- Медицина та фармацевтика: охолодження магнітно-резонансних томографів (МРТ), реакторів для синтезу медичних препаратів та підтримання жорстких кліматичних умов у чистих приміщеннях.
- IT-сфера: забезпечення стабільної температури в центрах обробки даних (ЦОД) та серверних кімнатах, де сервери генерують гігантську кількість тепла і потребують безперервного охолодження 24/7.
Термодинаміка: детальний принцип роботи чіллера
Щоб ефективно експлуатувати та обслуговувати систему, необхідно чітко розуміти її фізичні процеси. Незважаючи на зовнішню складність агрегату, принцип роботи чіллера базується на замкнутому термодинамічному циклі та здатності спеціальної речовини (холодоагенту або фреону) поглинати тепло під час кипіння (випаровування) і віддавати його під час конденсації.
Розглянемо стандартний принцип роботи чіллера на прикладі класичного парокомпресійного контуру, який складається з чотирьох основних вузлів:
- Компресор. Це “серце” системи. Він всмоктує газоподібний фреон з випарника під низьким тиском. Далі компресор механічно стискає цей газ. У процесі стиснення тиск і температура холодоагенту стрімко зростають. Гарячий газ нагнітається в наступний вузол.
- Конденсатор. Тут гарячий фреон під високим тиском проходить через теплообмінник, який охолоджується зовнішнім повітрям (за допомогою вентиляторів) або проточною водою. Віддаючи своє тепло навколишньому середовищу, газ остигає і конденсується, перетворюючись на рідину високого тиску.
- Розширювальний пристрій (ТРВ або ЕРВ). Рідкий холодоагент підходить до терморегулюючого вентиля. Цей вузол працює як дросель, створюючи опір потоку. Проходячи через вузький переріз клапана, тиск фреону різко падає. Через перепад тиску частина рідини миттєво закипає, і температура суміші сильно знижується.
- Випарник. У цьому теплообміннику відбувається головний процес – генерація корисного холоду. З одного боку пластин (або трубок) протікає холодна холодоагентна суміш, з іншого – тепла вода від споживача. Фреон кипить і випаровується, забираючи тепло у води. Вода охолоджується до заданої температури (наприклад, +7°C) і відправляється назад у систему будівлі або на виробництво. А газоподібний фреон знову всмоктується компресором.

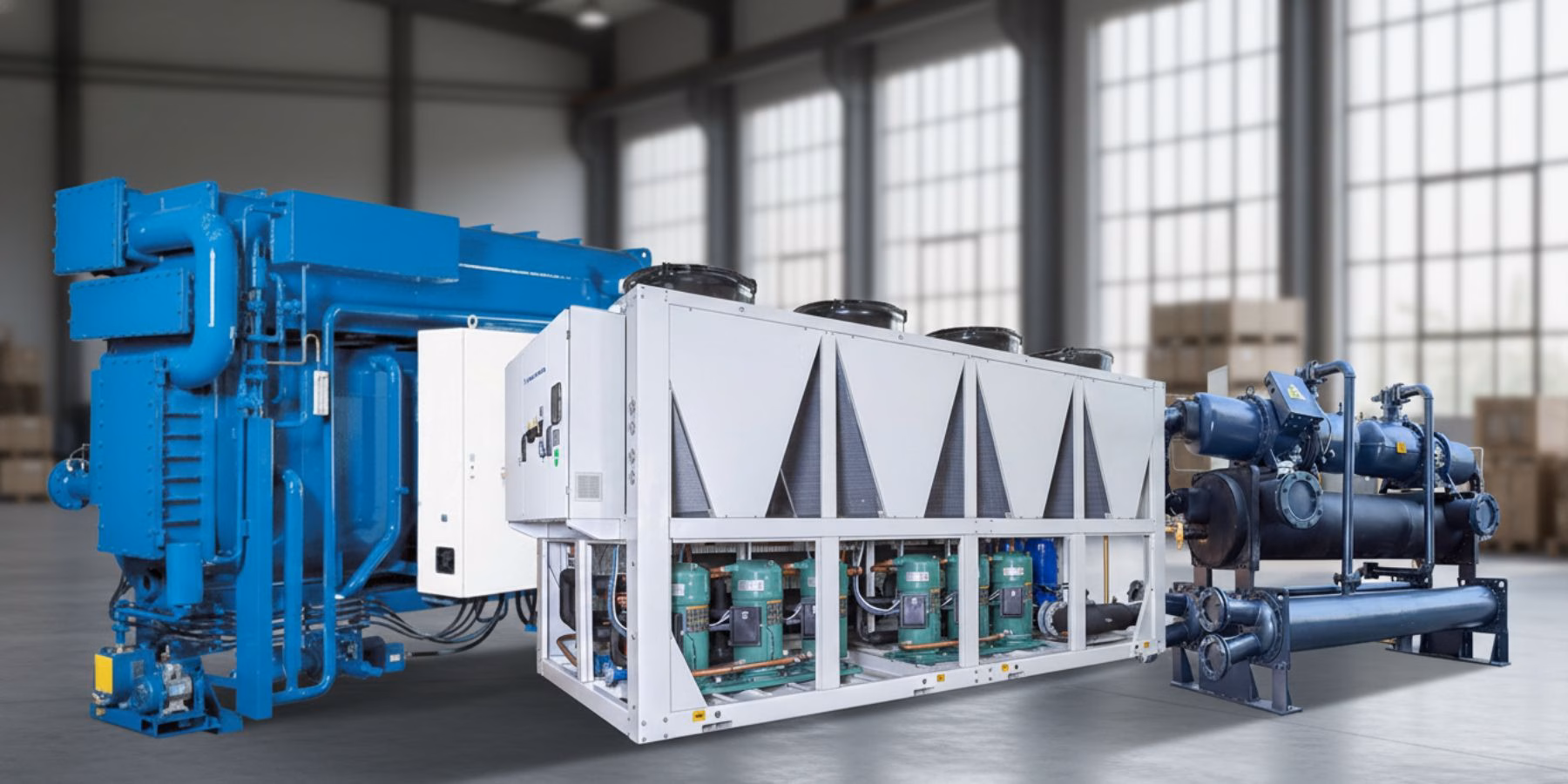

Основні види чилерів

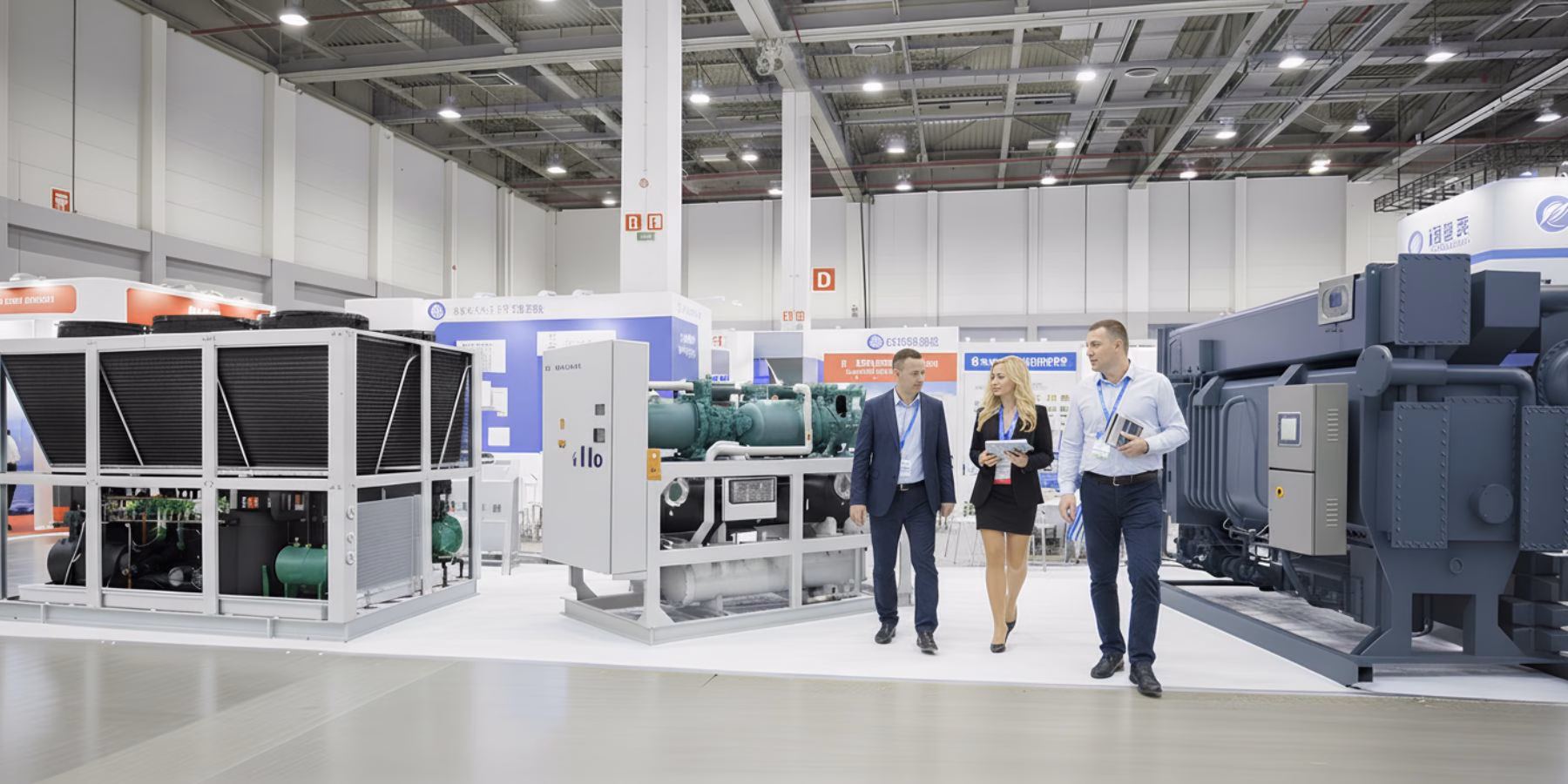

Ринок кліматичної техніки пропонує величезну кількість варіантів. Промислові чилери відрізняються за багатьма конструктивними ознаками, що дозволяє підібрати ідеальний агрегат для конкретного об’єкта.
За методом охолодження конденсатора
Найбільш базова класифікація розділяє обладнання за тим, куди скидається надлишкове тепло:

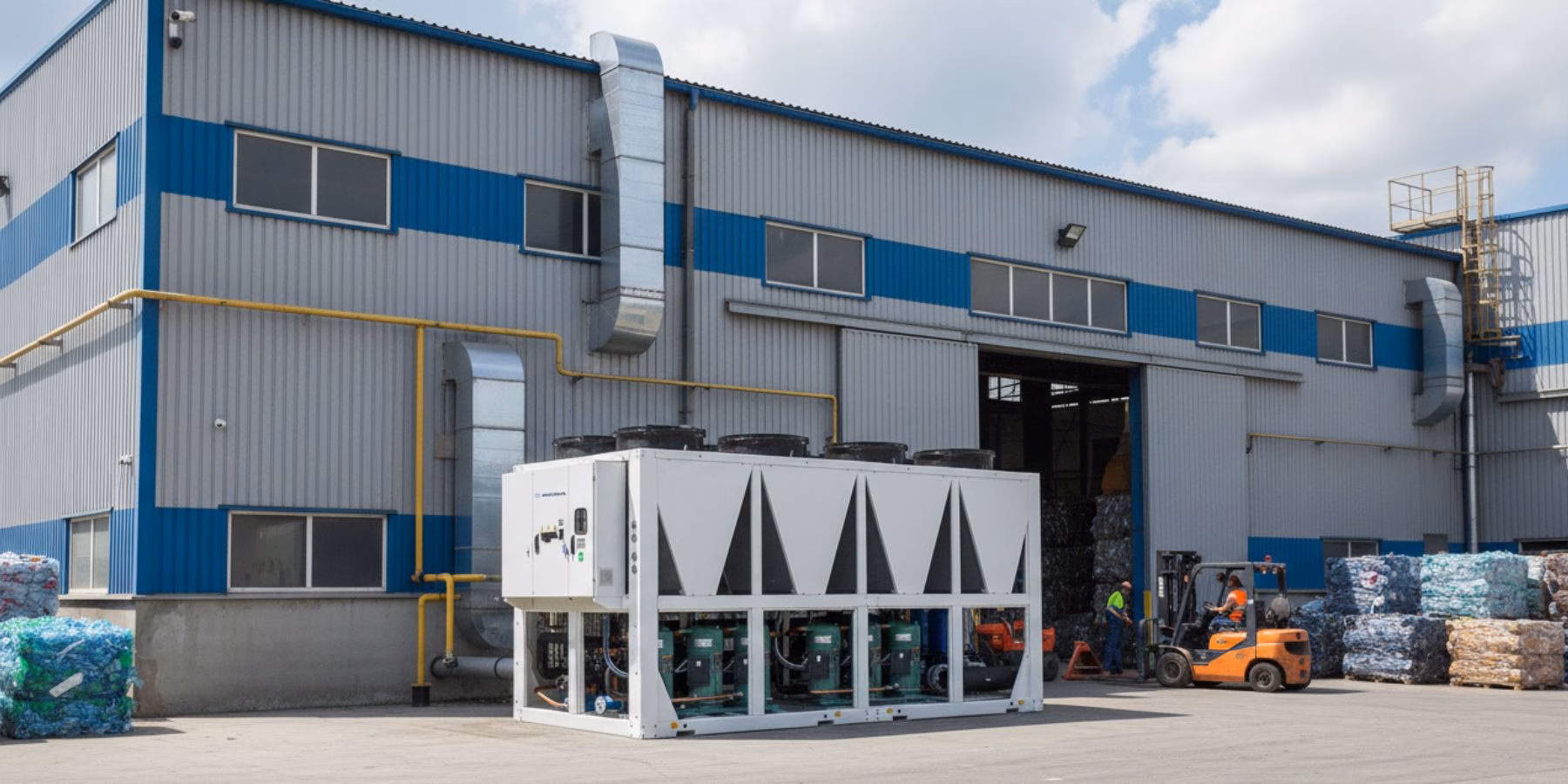

- Повітряний чіллер. У цьому випадку конденсатор обдувається вентиляторами. Це найпопулярніше рішення завдяки відносній простоті монтажу. Їх встановлюють на дахах, спеціальних зовнішніх платформах або на землі. Вони бувають з осьовими вентиляторами (тільки для вуличного монтажу) та з відцентровими (для встановлення всередині приміщень з підключенням повітроводів для викиду гарячого повітря на вулицю).
- Водяний чілер. Конденсатор такого агрегату охолоджується потоком води. Ця вода, нагрівшись у конденсаторі, відправляється на градирню (драйкулер), де охолоджується вуличним повітрям і повертається назад. Водяні моделі мають значно менші габарити, вищу енергоефективність і монтуються виключно в теплових пунктах всередині будівель, що захищає їх від агресивного впливу погоди.
За конструкцією компресора
Тип використовуваного компресора безпосередньо визначає холодопродуктивність машини, її довговічність та можливості регулювання потужності. У сучасній промисловості застосовуються такі типи компресорів:
- Спіральні (Scroll). Застосовуються в установках малої та середньої потужності (приблизно до 150-200 кВт). Відрізняються тихою роботою, надійністю за рахунок малої кількості рухомих частин і компактністю. Часто встановлюються в тандемі для ступеневого регулювання потужності.
- Гвинтові (Screw). Стандарт для середніх і великих потужностей (від 150 кВт до декількох мегават). Мають величезний моторесурс, здатні працювати в режимі плавного регулювання продуктивності (наприклад, від 25% до 100%) за допомогою спеціальних золотникових клапанів або частотних перетворювачів.
- Поршневі. Класичне рішення, яке сьогодні поступово витісняється гвинтовими та спіральними аналогами через вищий рівень шуму та вібрації. Однак вони залишаються незамінними для створення ультранизьких температур.
- Відцентрові (турбокомпресори). Використовуються в надпотужних машинах (від 1 МВт і вище). Мають неперевершену енергоефективність при повних навантаженнях, часто застосовуються на великих хімічних підприємствах і в системах централізованого холодопостачання цілих будівель.
Як правильно вибрати чілер?

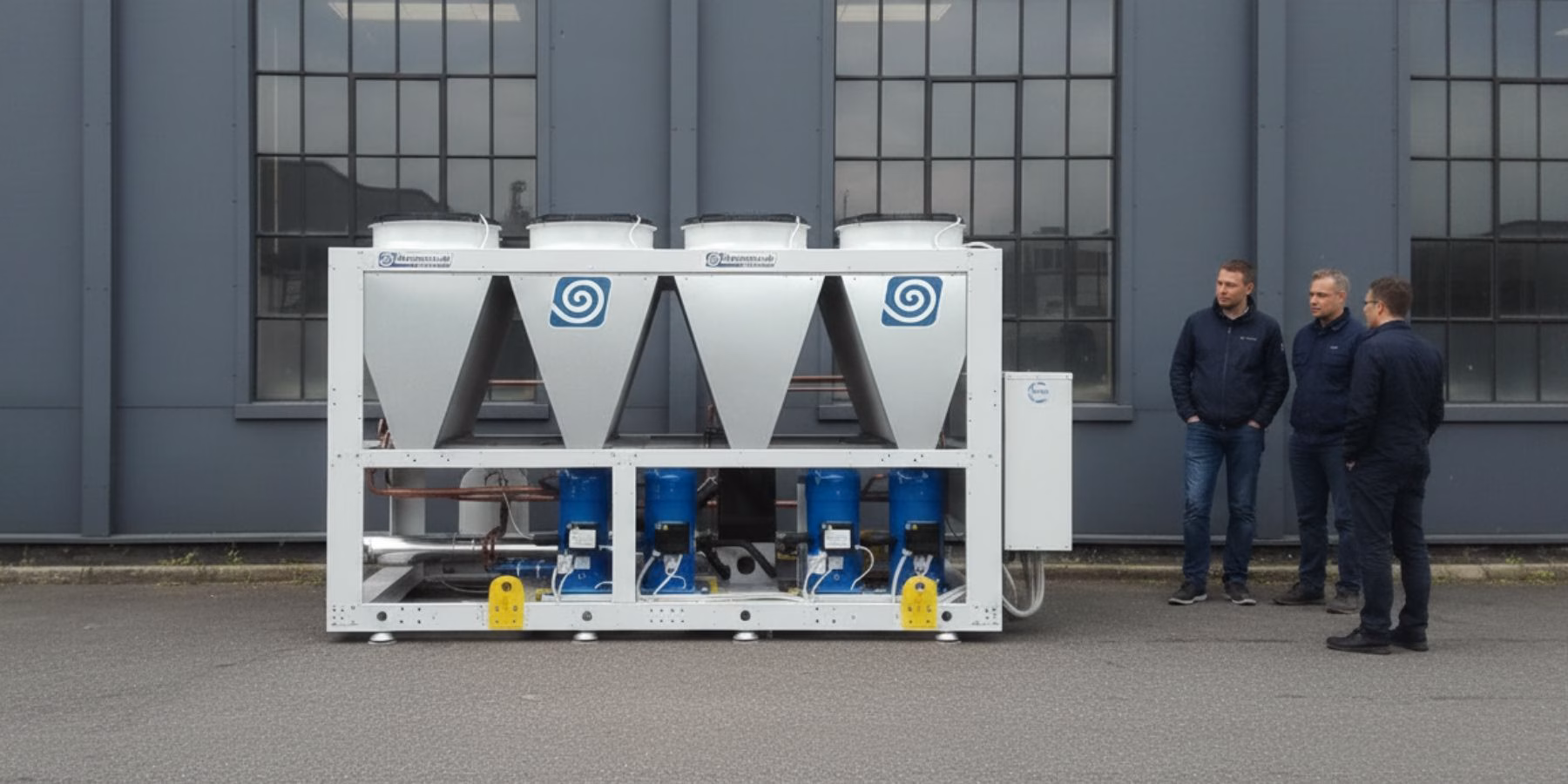

Коли підприємство стикається з необхідністю закупівлі такого серйозного обладнання, важливо уникати поверхневих рішень. Розуміючи, що чіллер це капітальна інвестиція на десятиліття, підбір має здійснюватися виключно на основі глибокого інженерного аудиту.
Фахівці Термоком ВК рекомендують при проєктуванні завжди враховувати наступний перелік критично важливих параметрів:
- Детальний розрахунок теплових надходжень. Потрібно врахувати абсолютно все: від тепловиділень людей та сонячної радіації до специфічного технологічного обладнання. Недостатня потужність призведе до зриву температурного режиму, а надлишкова — до переплати за обладнання та зайвих витрат на електроенергію.
- Технологічний тип продукту. Цей параметр є фундаментальним для промислових розрахунків. Саме тип продукту (в’язкість рідини, необхідна швидкість охолодження пластику, теплоємність харчової сировини) визначає конструкцію випарника, швидкість протоку та вимоги до санітарної обробки системи.
- Температурний графік та гідромодуль. Необхідно чітко визначити необхідну температуру теплоносія на подачі та зворотній магістралі. Від цього залежить вибір холодоагенту та відсоток гліколю. Також важливо розрахувати опір мережі для підбору насосної станції (гідромодуля) та об’єму бака-акумулятора для запобігання занадто частому включенню компресорів.
- Наявність функції Free Cooling (вільне охолодження). Якщо агрегат має працювати і взимку, наявність теплообмінника вільного охолодження дозволяє повністю відключати компресори в холодну пору року. При цьому теплоносій остигає виключно за рахунок морозного вуличного повітря, що економить до 80% електроенергії.
Підсумовуючи, можна зробити однозначний висновок: сучасний чіллер це не просто великий кондиціонер, а високотехнологічна, гнучка та екологічно безпечна станція генерації холоду. Завдяки тому, що чилери використовують проміжний теплоносій, вони здатні забезпечити ідеальним кліматом величезні хмарочоси та стабілізувати найскладніші промислові процеси, зберігаючи при цьому високу енергоефективність.
Розуміючи принцип роботи чіллера та орієнтуючись у його різновидах, ви робите перший крок до створення надійної системи холодопостачання. Однак, враховуючи вартість обладнання та ціну можливої помилки, проєктування, підбір автоматики, розрахунок гідравліки та фінальний монтаж слід довіряти лише професіоналам, які зможуть гарантувати безперебійну роботу системи протягом багатьох років експлуатації.
