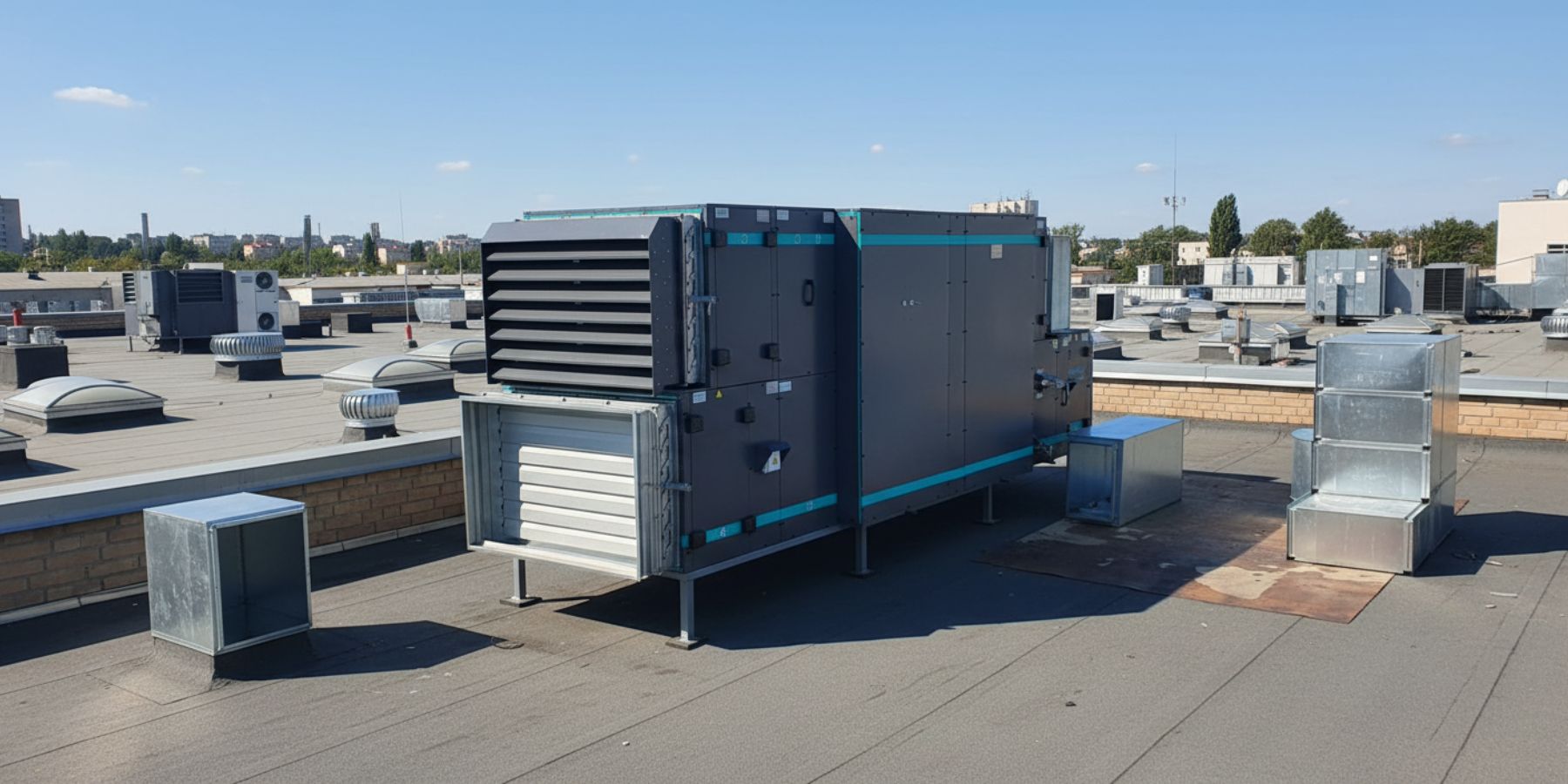

Промислові припливно‑витяжні установки: інженерний підхід до вибору та впровадження

Організація стабільного повітрообміну на промислових об’єктах, складських терміналах і у великих комерційних комплексах — це не просто питання комфорту персоналу. Це жорстка вимога технологічних процесів, норм охорони праці та пожежної безпеки. Надлишкові тепловиділення від верстатів, викиди шкідливих речовин, висока запиленість або, навпаки, суворі вимоги до стерильності роблять природну вентиляцію абсолютно неефективною. У таких умовах єдиним грамотним рішенням стає впровадження механічних систем. Ядром такої системи завжди виступає припливно‑витяжна установка — складний кліматичний комплекс, який бере на себе завдання з оновлення, очищення, нагрівання або охолодження колосальних об’ємів повітря. Інженери компанії «Термоком ВК» щодня вирішують нестандартні завдання з проєктування кліматичних систем, і в цьому матеріалі ми поділимося професійним поглядом на інжиніринг промислових припливно‑витяжних установок.

Навіщо сучасному виробництву потрібна професійна припливно‑витяжна установка?

За роки роботи на промислових об’єктах фахівці «Термоком ВК» не раз переконувалися: побутові або напівпромислові канальні вентилятори не здатні подолати високий аеродинамічний опір розгалуженої мережі повітроводів цеху. Будь‑яка промислова припливно‑витяжна установка проєктується спеціально для безперервної роботи в умовах екстремальних навантажень. Вона забезпечує точний баланс між обсягами поданого та видаленого повітря, що запобігає появі протягів, утворенню рясного конденсату на несних конструкціях і неконтрольованому перетіканню забрудненого повітря в чисті зони підприємства.

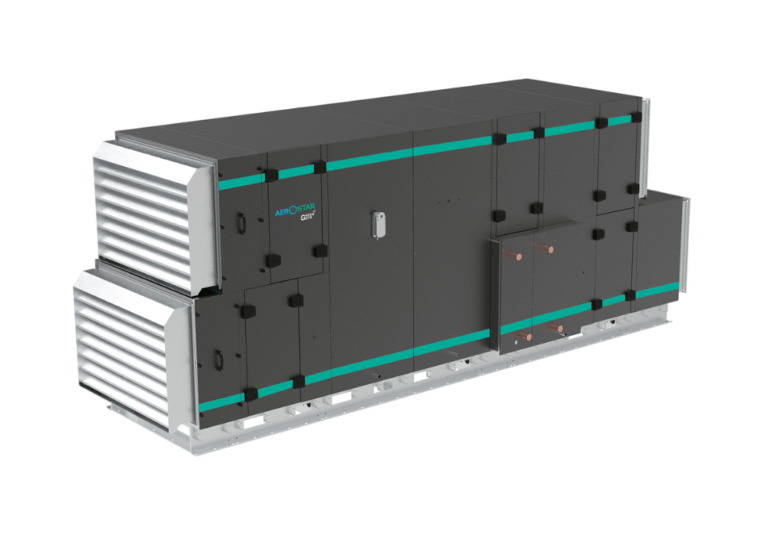

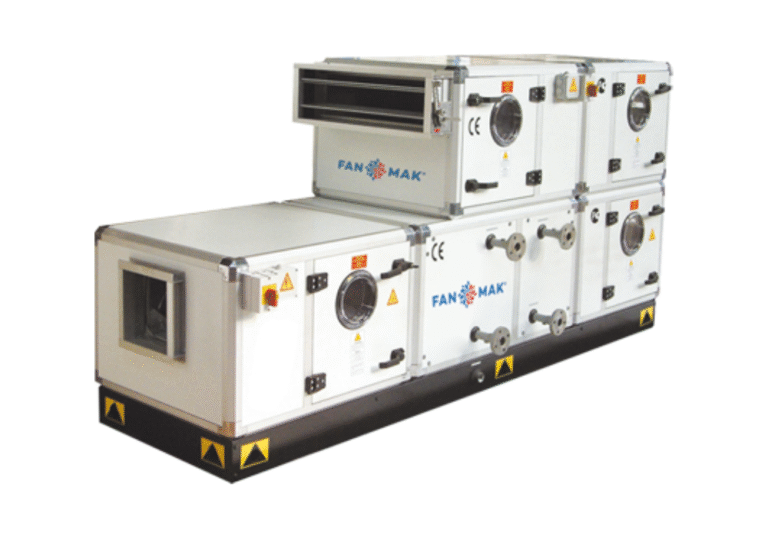

Сучасні припливно‑витяжні установки промислового класу мають модульну або моноблочну конструкцію. Каркас виготовляється з підсиленого алюмінієвого профілю, а стінки являють собою сендвіч‑панелі з якісною тепло‑ та звукоізоляцією (базальтова мінеральна вата або щільний пінополіуретан). Ми в «Термоком ВК» наполегливо рекомендуємо використовувати панелі товщиною не менше 50 мм. Це виключає промерзання корпусу взимку, мінімізує тепловтрати й значно знижує рівень шуму у вентиляційній камері, що критично важливо при розміщенні обладнання всередині експлуатованої будівлі.

Архітектура обладнання: погляд інженера на припливно‑витяжні агрегати

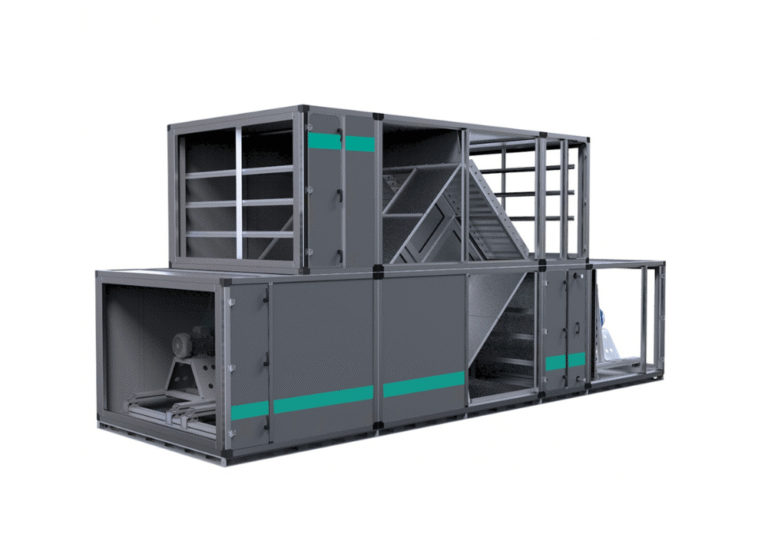

З технічної точки зору ці агрегати являють собою конструктор, який збирається інженерами строго під конкретне технічне завдання замовника. Незалежно від габаритів і продуктивності, базові промислові припливно‑витяжні агрегати включають у себе кілька обов’язкових секцій.

Насамперед це утеплені повітряні клапани з електроприводами (часто з поворотною пружиною), які надійно відсікають холодне повітря з вулиці при вимкненні системи, запобігаючи розморожуванню водяних калориферів. Далі йдуть секції фільтрації. На виробництвах ми завжди закладаємо двоступеневе очищення: фільтри грубого очищення (клас G4) для затримання великого пилу, пуху та комах, а також фільтри тонкого очищення (F7 або F9) для захисту теплообмінників і самого приміщення від дрібнодисперсних частинок.

Серцем будь‑якого агрегату є вентилятори. Сьогодні негласним стандартом індустрії, який активно застосовує «Термоком ВК», стали робочі колеса зі вільним напором (Plug Fan) і високоефективні EC‑двигуни. Вони позбавлені пасової передачі, що різко знижує витрати на регулярне технічне обслуговування, і дають змогу плавно регулювати продуктивність системи за допомогою автоматики, миттєво підлаштовуючись під поточні потреби цеху.

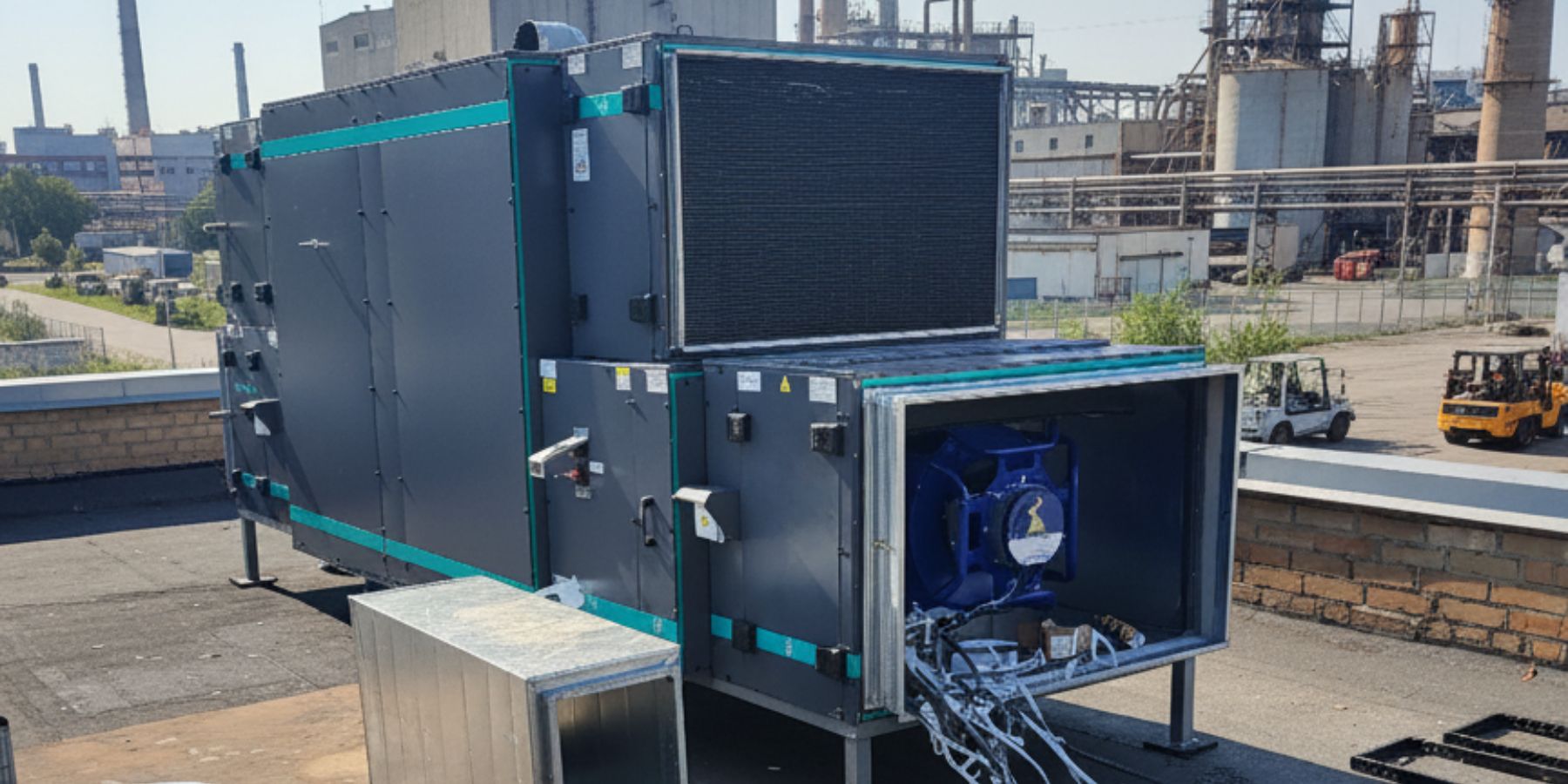

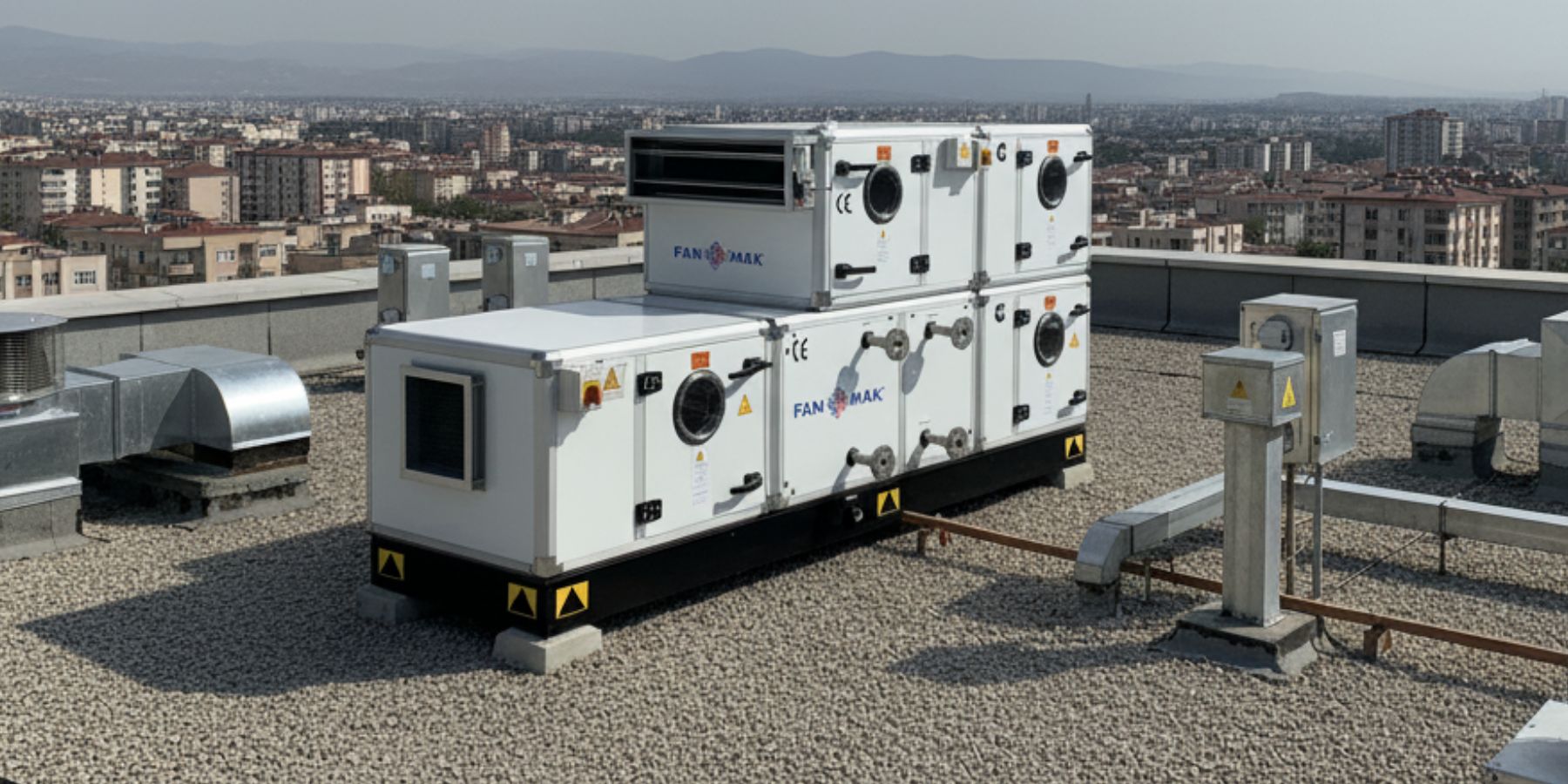

Економіка енергоефективності: припливно‑витяжна установка з рекуперацією тепла

Головна проблема будь‑якої потужної вентиляції — колосальні витрати енергії на підігрів припливного повітря в зимовий період. Нагрівати десятки тисяч кубометрів повітря з −25 °C до +20 °C за рахунок електрики або гарячої води вкрай дорого, а іноді й фізично неможливо через ліміти на енергоресурси. Саме тому на об’єктах площею від 500 квадратних метрів оптимальним і економічно обґрунтованим рішенням стає припливно‑витяжна установка з рекуперацією тепла.

Рекуператор — це спеціалізований теплообмінник, у якому витяжне (тепле) повітря віддає свою теплову енергію припливному (холодному) повітрю з вулиці, при цьому два потоки не змішуються. Використання цієї технології дає змогу економити від 50% до 85% потужності основного калорифера. У літній період процес працює у зворотний бік: кондиціоноване витяжне повітря попередньо охолоджує гарячий вуличний приплив, знижуючи навантаження на чилери та компресорно‑конденсаторні блоки. Практика «Термоком ВК» показує, що ПВУ з правильно підібраним рекуператором повністю окуповує різницю у вартості всього за 2–3 опалювальні сезони.

Порівняння технологій рекуперації для промислових об’єктів

Вибір типу рекуператора залежить від специфіки об’єкта та складу повітря, що видаляється. Фахівці «Термоком ВК» підготували для вас інженерну таблицю, яка допоможе зорієнтуватися в доступних технологіях при замовленні ПВУ:

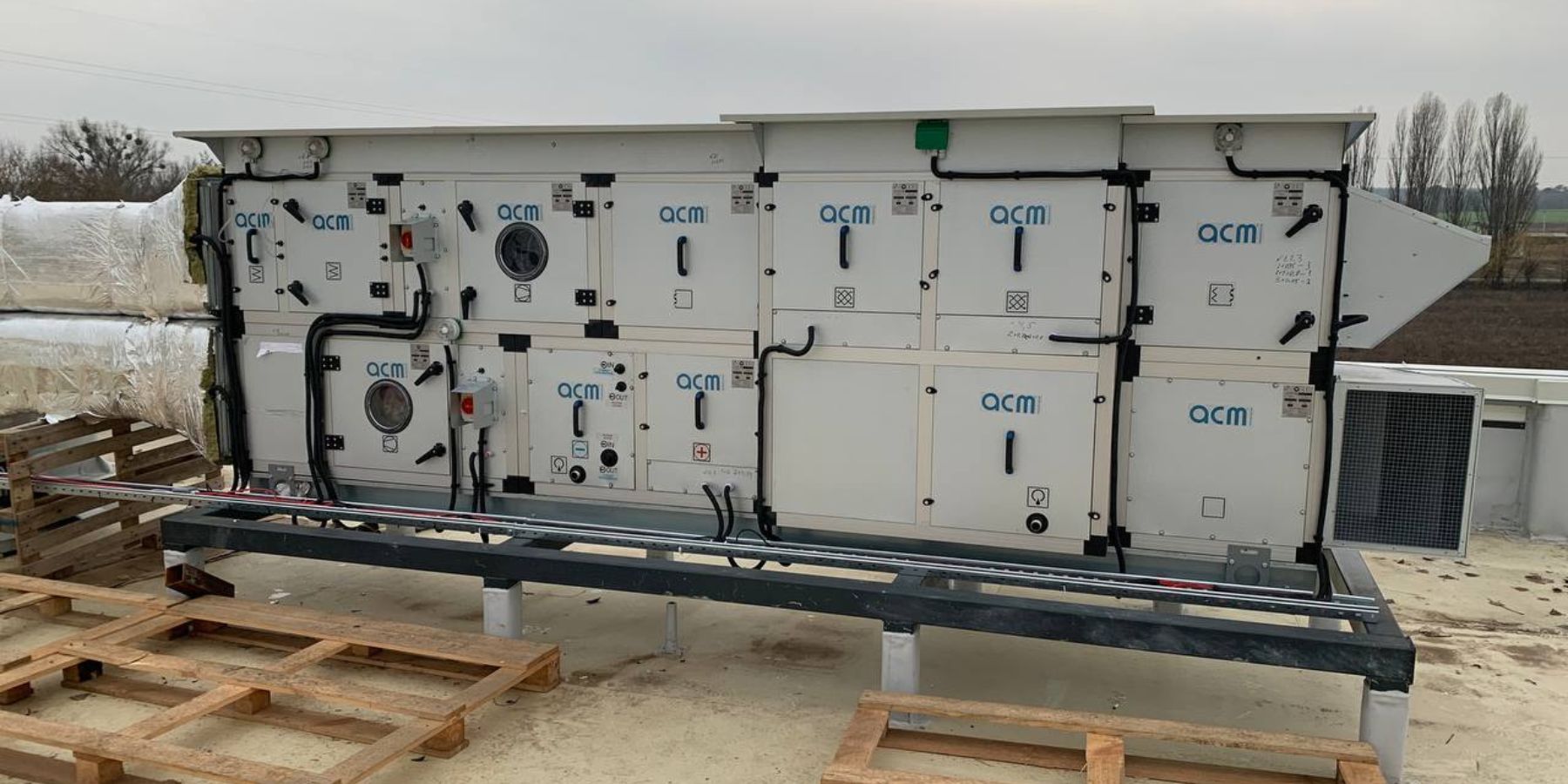

Чек‑лист головного інженера: як правильно купити припливно‑витяжну установку

Багато замовників роблять фатальну помилку, обираючи обладнання виключно за номінальною витратою повітря. Щоб успішно купити припливно‑витяжну установку, яка пропрацює без капітального ремонту заявлені 15–20 років, необхідно врахувати складний комплекс аеродинамічних і термодинамічних параметрів.

Перед тим як погодити специфікацію та підписати договір, інженери «Термоком ВК» рекомендують перевірити такі критерії:

• Аеродинамічний опір вентиляційної мережі: Обладнання повинно мати достатній вільний напір (вимірюється в Паскалях), щоб «продавити» повітря через усі кілометри повітроводів, відводи, дросель‑клапани, фільтри та розподільні решітки. Якщо напір розраховано неправильно, до дальніх точок цеху свіже повітря просто не дійде.
• Тип нагрівача та теплоносій: Водяний калорифер економічніший в експлуатації, але потребує складного змішувального вузла та автоматики для захисту від розморожування (капілярний термостат по повітрю й датчик зворотної води). Електричний нагрівач простіший у монтажі, але потребує значних виділених потужностей на підприємстві.
• Рівень автоматизації та диспетчеризація: Шафа керування має підтримувати інтеграцію в єдину систему керування будівлею (BMS) за протоколами Modbus RTU або BACnet. Це дасть змогу службі експлуатації віддалено моніторити стан фільтрів, температуру та аварійні сигнали.
• Системи резервування: Для безперервних виробничих циклів (наприклад, металургія або харчова промисловість) закладайте в проєкт вентиляторні групи з резервуванням електродвигунів, щоб виключити зупинку цеху при поломці одного з моторів.

Формування бюджету: з чого складається ціна припливно‑витяжної установки

Замовникам критично важливо розуміти, що професійна вентиляція — це капітальна й довгострокова інвестиція. Часто при захисті проєкту в інвесторів виникає питання, чому у двох зовні однакових машин вартість може відрізнятися в півтора‑два рази. Коли фахівцями «Термоком ВК» розраховується ціна припливно‑витяжної установки, враховується не лише бренд заводу‑виробника, а й маса прихованих від очей конструктивних особливостей.

Дешеве обладнання мас‑маркету часто має тонкий алюмінієвий профіль, схильний до сильних вібрацій, дешеві двигуни змінного струму (AC) з низьким ККД і примітивну автоматику релейного типу. Вища стартова вартість завжди виправдовується застосуванням преміальних та енергоефективних комплектуючих. Наприклад, використання частотних перетворювачів, високоефективних роторних рекуператорів із сорбційним покриттям, якісних мідно‑алюмінієвих теплообмінників зі збільшеною товщиною стінки трубок та інтелектуальних програмованих контролерів безпосередньо впливає на підсумкову суму в кошторисі. Однак саме ці елементи гарантують безперебійну роботу та знижують експлуатаційні витрати (OPEX) підприємства в десятки разів упродовж усього життєвого циклу системи.

Фатальні помилки під час проєктування та монтажу

Як досвідчена інжинірингова компанія, «Термоком ВК» регулярно проводить аудит сторонніх об’єктів і стикається з наслідками неправильного підбору обладнання та кустарного монтажу. Навіть найдорожча європейська система не буде працювати коректно, якщо на етапі інтеграції допущені інженерні прорахунки.

Чого категорично не можна допускати під час реалізації проєкту промислової вентиляції:

• Ігнорування зон сервісного обслуговування: Монтаж обладнання впритул до стін, колон або лотків із кабелями позбавляє службу експлуатації можливості замінити касетні фільтри, витягти ротор рекуператора для промивання або очистити дренажний піддон. Для кожної секції має бути передбачений вільний сервісний простір, що дорівнює її ширині плюс 200 мм.
• Відсутність канальних шумоглушників: Промислові вентилятори генерують потужний звуковий фон і вібрацію. Якщо не встановити пластинчасті або трубчасті шумоглушники на вході та виході з агрегату, структурний і аеродинамічний гул поширюватиметься металевими повітроводами по всій будівлі, порушуючи санітарні норми.
• Неправильна організація дренажної траси: Під час роботи секції охолоджувача та пластинчастого рекуператора завжди виділяється багато конденсату. Відсутність гідрозатвора (сифона) правильної висоти призведе до того, що розрідження, створюване потужним вентилятором, не дасть воді піти в каналізацію, і вона затопить внутрішні секції установки, спричинивши корозію та замикання.
• Відмова від професійних пусконалагоджувальних робіт: Просто змонтувати та увімкнути установку в мережу недостатньо. Інженери ПНР зобов’язані виконати балансування всієї мережі дросель‑клапанами, вимірюючи реальну витрату повітря на кожній решітці за допомогою каліброваного анемометра та балометра, щоб фактичні показники мікроклімату строго збігалися з проєктними значеннями.

Висновок

Підбір і впровадження промислової вентиляції — це складне інженерне завдання, яке не терпить компромісів, економії на сірниках та інтуїтивних рішень. Грамотно спроєктована, змонтована та налаштована вентиляційна система гарантує стабільність технологічних процесів підприємства, збереження здоров’я виробничого персоналу та повну відсутність штрафів з боку Держпродспоживслужби або пожежних інспекцій.

Не намагайтеся підібрати таке складне дороге кліматичне обладнання самостійно за онлайн‑калькуляторами. Довірте розрахунок професіоналам. Інженерний відділ компанії «Термоком ВК» готовий провести технічний аудит вашого об’єкта, виконати точні аеродинамічні та теплотехнічні розрахунки й розробити повноцінний робочий проєкт. Зв’яжіться з нашими фахівцями, щоб отримати розгорнуту експертну консультацію, обрати оптимальну конфігурацію обладнання та запросити детальну комерційну пропозицію, що враховує кожну специфічну деталь вашого виробництва.
