У багатьох галузях промисловості технологічні процеси супроводжуються виділенням колосальної кількості надлишкового тепла. Для запобігання перегріву обладнання та забезпечення безперебійного циклу виробництва необхідно ефективно відводити цю теплову енергію. Найчастіше в ролі теплоносія виступає вода, яку після нагрівання потрібно знову охолодити для повторного використання у замкненому циклі. Тому для багатьох керівників підприємств та технічних спеціалістів питання, що таке градирні та як їх правильно інтегрувати в інфраструктуру заводу, є критично важливим для оптимізації витрат.
Содержание
Базове визначення та термінологія

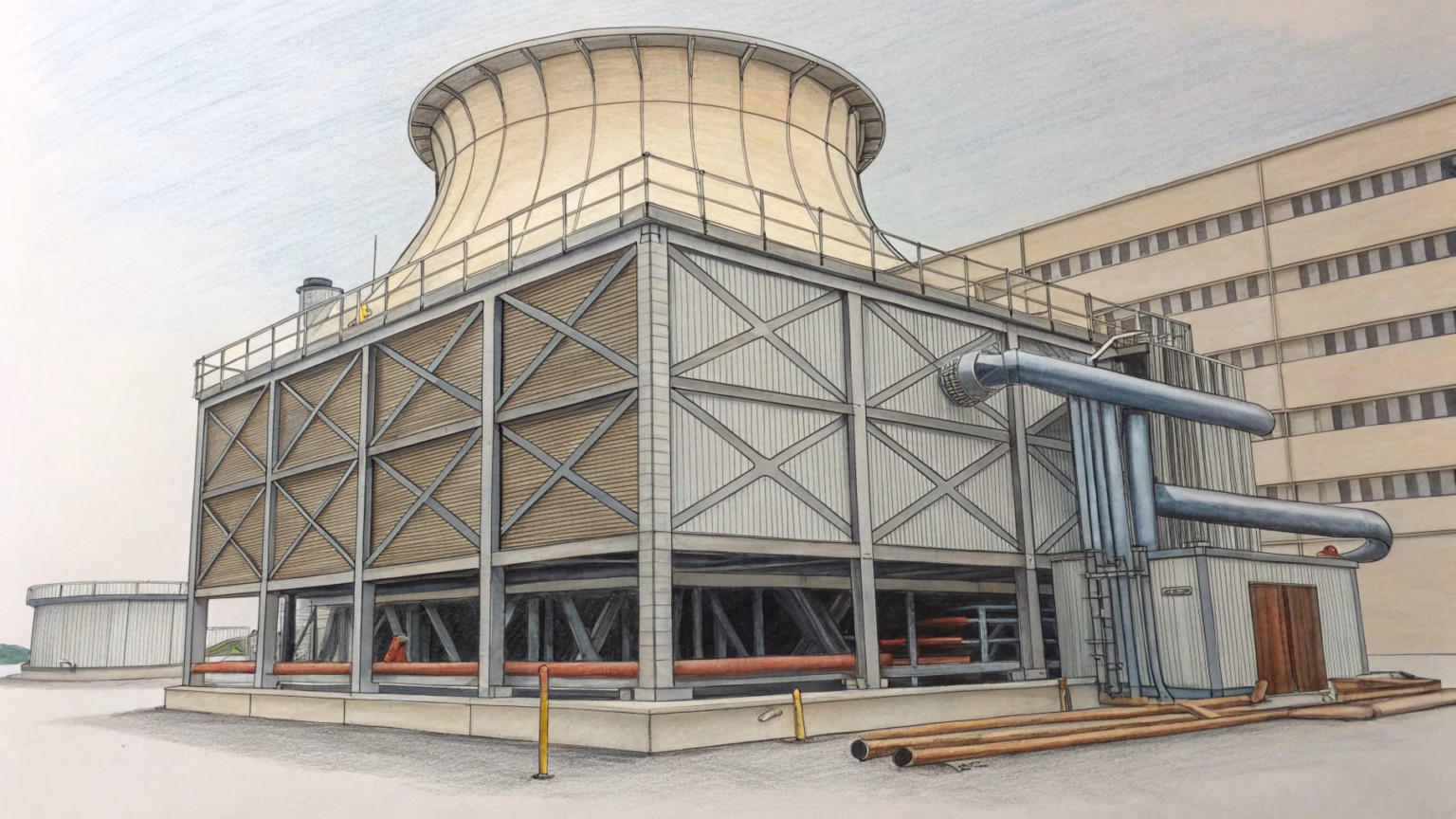

З технічної точки зору, градирні це спеціалізовані теплообмінні апарати відкритого або закритого типу, призначені для охолодження великих об’ємів води спрямованим потоком атмосферного повітря. Сама назва походить від німецького слова «gradieren», що означає згущувати соляний розчин (історично перші подібні конструкції використовувалися саме для видобутку солі шляхом випарювання).
Простими словами, градірня це масштабна установка, яка дозволяє знизити температуру технічної води перед тим, як вона знову повернеться до теплообмінників, конденсаторів або реакторів. Використання оборотного водопостачання замість прямоточного (коли вода береться з річки та після нагрівання скидається назад) дозволяє підприємствам економити до 95% водних ресурсів та мінімізувати негативний вплив на екологію. Відповідно, кожна сучасна градірня є не просто охолоджувачем, а важливим елементом ресурсозбереження.
Принцип роботи градирні
Функціонування більшості таких систем базується на фізичному процесі поверхневого випаровування. Коли нагріта вода вступає в безпосередній контакт з сухішим та холоднішим атмосферним повітрям, відбувається інтенсивний тепло- та масообмін.
Приблизно 70-80% теплової енергії відводиться саме за рахунок випаровування невеликої частини води (так звана прихована теплота пароутворення), а решта 20-30% віддається шляхом конвективного теплообміну. Згідно з законами термодинаміки, випаровування всього 1% від загального об’єму циркулюючої води призводить до зниження температури маси, що залишилася, приблизно на 6 градусів Цельсія. Межею охолодження в таких системах є температура вологого термометра навколишнього середовища.
Ключові конструктивні елементи
Незалежно від габаритів, промислові градирні складаються з низки обов’язкових вузлів, які забезпечують їхню безперебійну роботу. До основних елементів належать:
- Система водорозподілу з форсунками: забезпечує рівномірне розпилення гарячої води по всій площі поперечного перерізу установки.
- Зрошувач (насадка): ключовий елемент, який збільшує площу та час контакту води з повітрям. Буває плівкового (вода стікає тонкою плівкою) або крапельного (вода розбивається на дрібні краплі) типу.
- Водовловлювач (краплеуловлювач): встановлюється у верхній частині для запобігання виносу дрібних крапель води (крапельного виносу) разом з відпрацьованим повітрям, що знижує втрати води.
- Вентиляторна установка (у вентиляторних моделях): створює примусову тягу повітря для інтенсифікації теплообміну.
- Водозбірний басейн (піддон): резервуар у нижній частині конструкції, де накопичується охолоджена вода перед подачею її насосами назад у технологічний цикл.

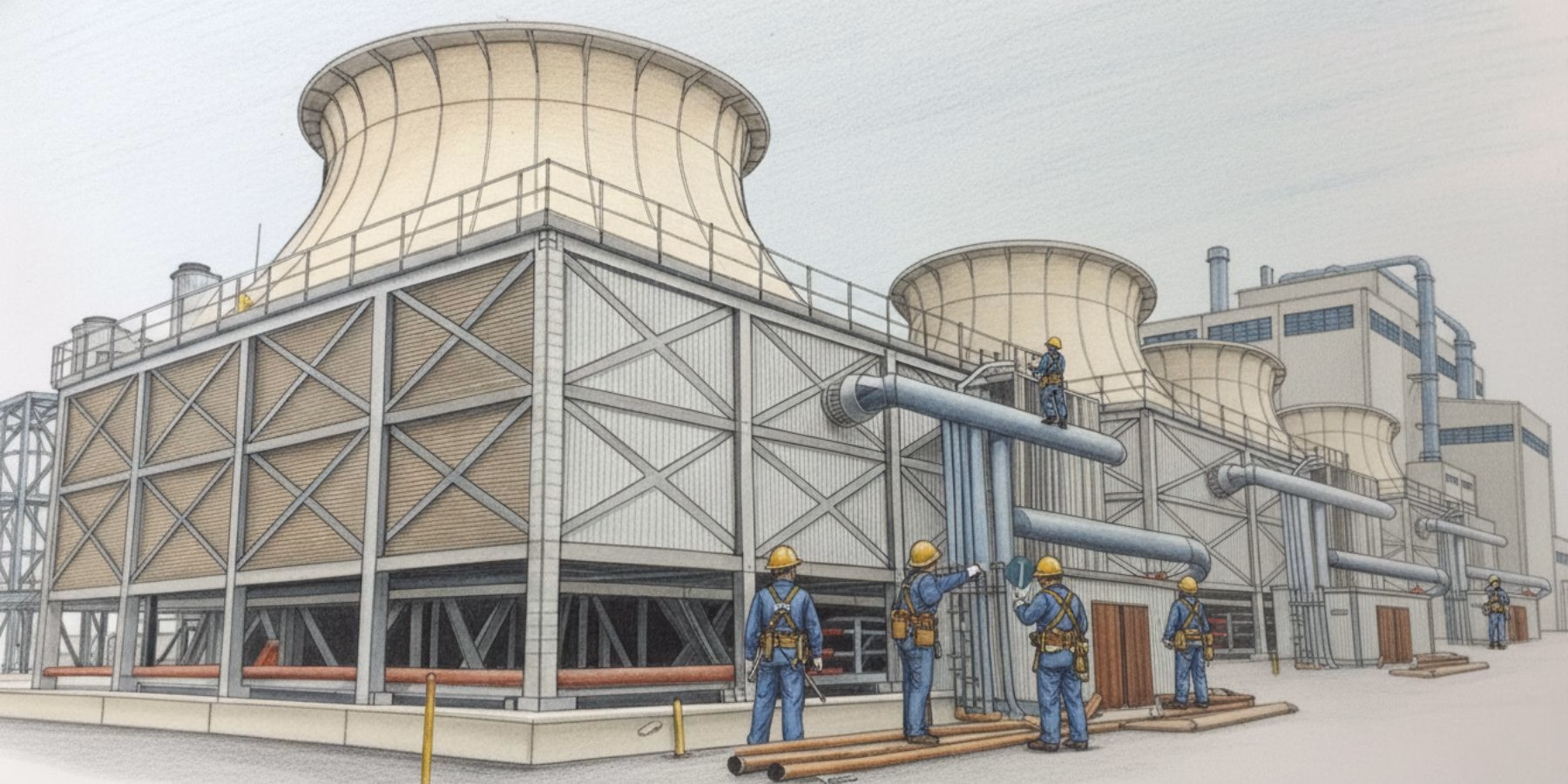

Які бувають градирні: класифікація
Щоб зрозуміти, які бувають градирні, необхідно розглянути їх класифікацію за кількома інженерними критеріями. Це допомагає підібрати оптимальне рішення під конкретні задачі підприємства.
За способом подачі повітря

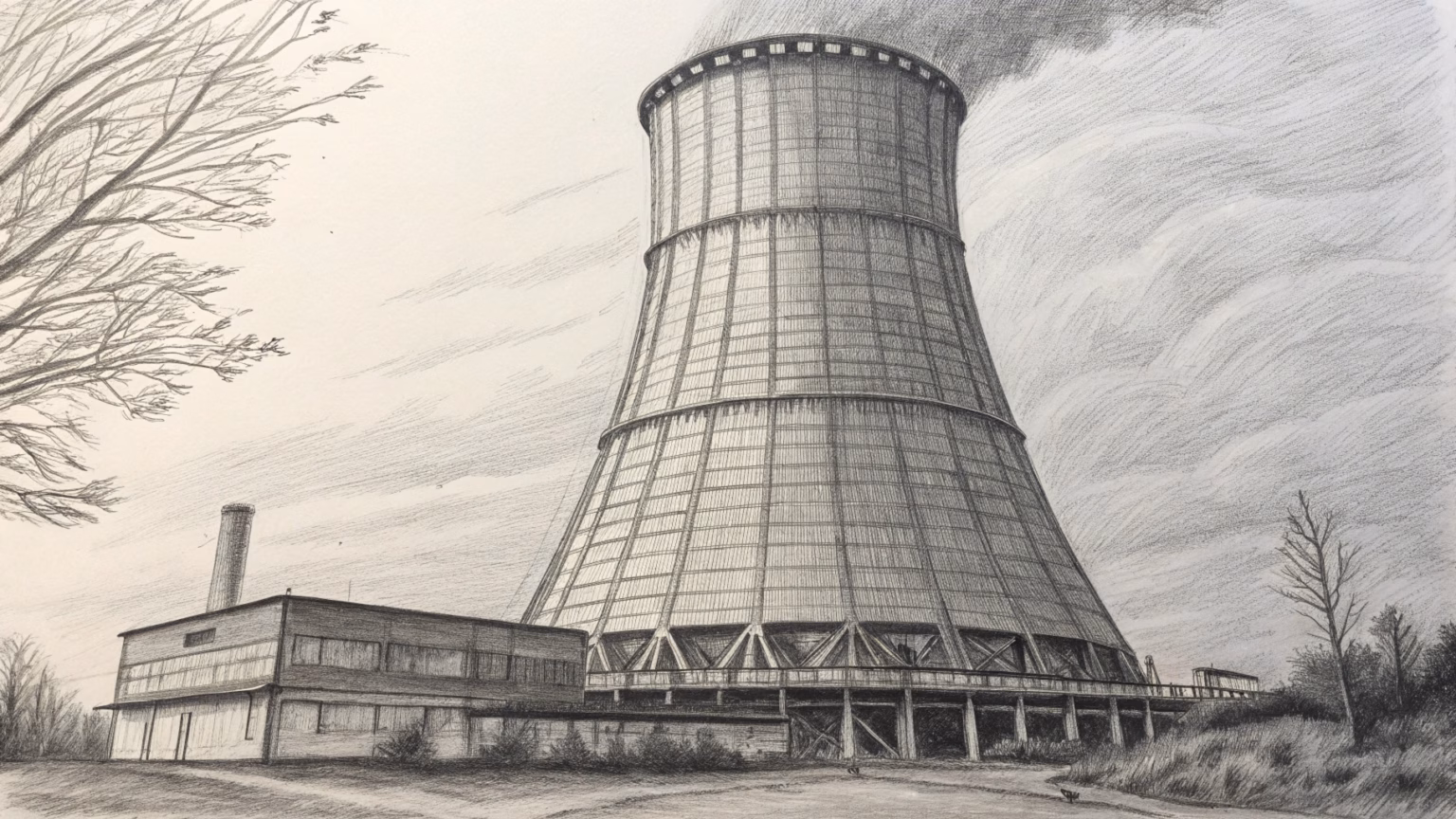

За цим параметром обладнання поділяється на дві великі категорії: з природною та примусовою тягою. У системах з природною тягою (баштові) рух повітря виникає через різницю густини теплого повітря всередині конструкції та холоднішого зовні. Вони мають вигляд величезних гіперболоїдних бетонних труб і використовуються переважно на ТЕЦ та АЕС. Системи з примусовою тягою використовують потужні осьові або відцентрові вентилятори, що дозволяє значно зменшити габарити установки при збереженні високої продуктивності.
За напрямом руху потоків
Взаємодія води та повітряного середовища може відбуватися по-різному. За цим критерієм виділяють:
- Протитечійні моделі: повітря рухається вертикально знизу вгору, назустріч краплям води, що падають вниз. Це забезпечує максимальну ефективність теплообміну на одиницю площі.
- Перехресноточні моделі: повітря засмоктується горизонтально через бічні жалюзі, перетинаючи потік води, що падає зверху. Такі системи зазвичай мають менший аеродинамічний опір.
Порівняння основних типів градирень
Для зручності аналізу, фахівці часто порівнюють різні типи установок. Нижче наведена таблиця, яка ілюструє різницю між двома найпопулярнішими рішеннями.
Характеристика | Вентиляторні (з примусовою тягою) | Баштові (з природною тягою) |
Ефективність охолодження | Дуже висока, не залежить від вітру | Висока, але залежить від погодних умов |
Габарити та площа забудови | Компактні, модульна конструкція | Величезні, потребують багато місця |
Енергоспоживання | Потребують електроенергії для вентиляторів | Нульове енергоспоживання для тяги |
Капітальні витрати на монтаж | Відносно низькі | Дуже високі |
Сфера застосування | Промислові заводи, хімія, металургія | Великі електростанції (АЕС, ТЕЦ) |

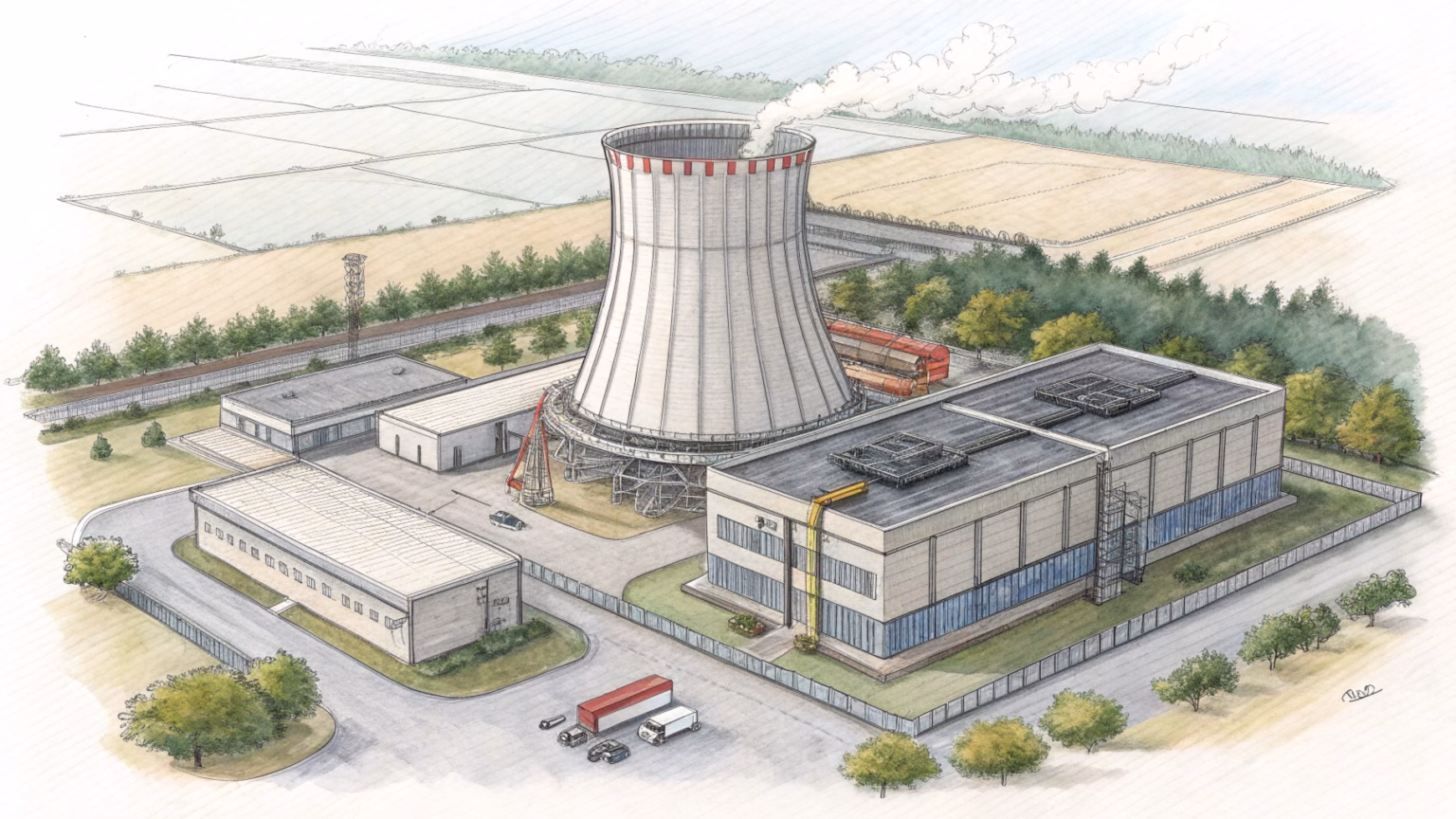

Галузі застосування
Сучасні градирні є універсальними. Вони знайшли своє застосування практично у всіх сферах важкої та легкої промисловості. Основні напрямки включають:
- Енергетика: охолодження конденсаторів парових турбін на теплових та атомних електростанціях.
- Хімічна та нафтохімічна промисловість: відведення тепла від реакторів, дистиляційних колон та компресорів.
- Металургія: охолодження індукційних печей, прокатних станів та машин безперервного лиття заготовок.
- Харчова промисловість: забезпечення роботи холодильних апаратів, пастеризаторів, обладнання для виробництва цукру та спирту.
- Машинобудування: охолодження термопластавтоматів, зварювального обладнання та гідравлічних систем.
Як правильно обрати систему охолодження: поради від інженерів
Вибір промислової системи охолодження – це складне інженерне завдання, яке не терпить приблизних розрахунків. Щоб агрегат працював ефективно та безвідмовно, необхідно враховувати безліч факторів.
Спеціалісти компанії Термоком ВК, які мають багаторічний досвід у проектуванні та впровадженні теплообмінного обладнання, рекомендують звертати увагу на такі параметри при підборі:
- Теплове навантаження: кількість теплової енергії, яку необхідно відвести від технологічного процесу за одиницю часу (вимірюється у кВт або Мкал/год).
- Температурний графік: різниця між температурою гарячої води на вході та бажаною температурою охолодженої води на виході.
- Кліматичні умови регіону: найважливішим показником є максимальна температура вологого термометра в літній період для вашої географічної зони, оскільки вона є фізичною межею охолодження.
- Вимоги до якості води: наявність домішок, солей жорсткості та рівень pH безпосередньо впливають на вибір матеріалів зрошувача та конструкції корпусу (наприклад, використання нержавіючої сталі або склопластику).
- Обмеження по шуму та габаритах: для підприємств, розташованих поблизу житлових зон, часто потрібні малошумні вентилятори та глушники.
Неправильно підібрані градирні можуть призвести до падіння продуктивності всього заводу в літній період або до перевитрат електроенергії взимку. Тому розрахунок завжди варто довіряти профільним інженерам, які зможуть врахувати аеродинамічний опір, необхідний напір насосів та втрати води на випаровування і продувку.
Підсумовуючи, можна з упевненістю сказати, що ефективне відведення тепла є запорукою стабільної роботи будь-якого сучасного виробництва. Розуміння того, як влаштована градірня та за якими критеріями її слід оцінювати, дозволяє підприємствам суттєво оптимізувати свої енерговитрати. Надійна та правильно розрахована система охолодження не лише гарантує дотримання технологічного регламенту, але й подовжує термін служби основного дороговартісного обладнання, забезпечуючи високу рентабельність бізнесу.
