Чилер для опалення – звучить незвично, погодьтеся. Тим більше, багато хто звик, що він тільки охолоджує. Але насправді система чилер-фанкойл може обігрівати, а не тільки охолоджувати. Ось декілька ситуацій, де робота на обігрів – це вихід:
- в міжсезоння потрібно підтримувати +18 °C, а вмикати котельню дорого;
- в офісній будівлі встановлені фанкойли, і хочеться обігрів без батарей;
- об’єкт перейшов на електрику, і газове опалення більше не варіант;
- потрібне одне джерело – і для холоду влітку, і для тепла взимку.
Ми розповімо, як саме працює чилер на обігрів, які типи обладнання це дозволяють, і що потрібно врахувати при його встановленні.
Содержание
Чилер тепловий насос – як він влаштований
Чилер тепловий насос – це різновид звичайного чилера, але з реверсивним циклом. Він може як охолоджувати воду, так і нагрівати її. Все залежить від того, в якому напрямку працює холодоагент.
Коли система перемикається на обігрів, компресор і клапани направляють холодоагент у зворотний бік. Конденсатор і випарник міняються місцями за функціями. Те, що раніше віддавало тепло – тепер його приймає, і навпаки.
Принцип цей описаний у Grundlagen der Kältetechnik (Herbert Potente, Carl Hanser Verlag, 2017. ISBN 978-3-446-45145-9). У книзі пояснюється, як працює зворотний цикл Карно і де його вигідно застосовувати.
Нам особливо подобається, що чилер тепловий насос можна використовувати і з бойлерами, і з фанкойлами, і з теплими підлогами. Головне – правильно розрахувати потужність і температуру теплоносія.

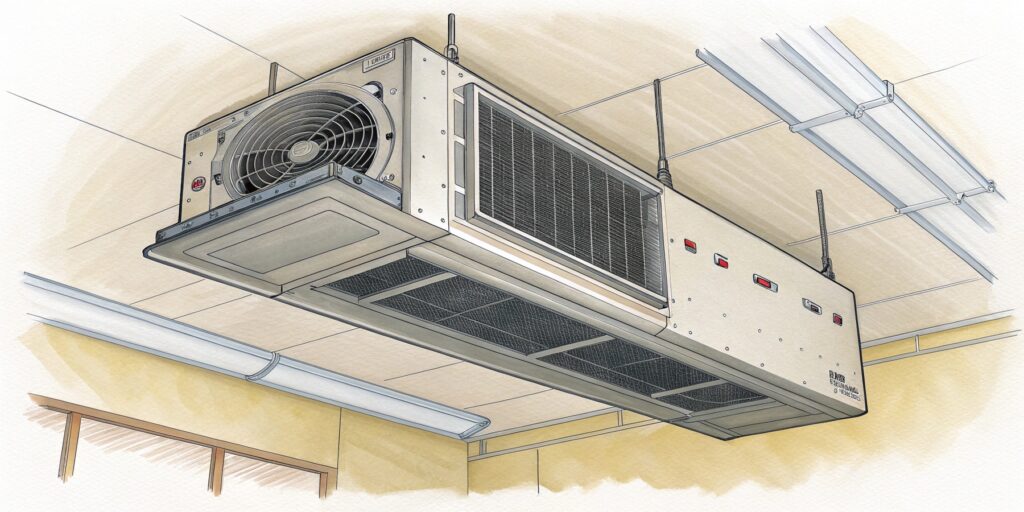

Чилер для опалення та його реальні можливості
Чилер для опалення працює на воді з температурою до +45 °C (іноді до +55 °C – залежить від моделі). Цього достатньо для фанкойлів, системи “тепла підлога”, низькотемпературних радіаторів.
Правда, дане рішення не підходить для старих чавунних батарей. Там потрібно мінімум +60 °C – і з цим чилер уже не справиться.
Ось таблиця з типами обладнання і режимами температури:
Тип опалення | Підходить для чилера? | Температура води (°C) |
Тепла підлога | Так | 30-40 |
Фанкойли | Так | 35-50 |
Панельні радіатори | Частково | 45-55 |
Чавунні батареї | Ні | 60-75 |
Джерело: Kältetechnische Anlagen in Gebäuden, A. Reichel, Springer Vieweg, 2020. ISBN 978-3-658-28342-4.

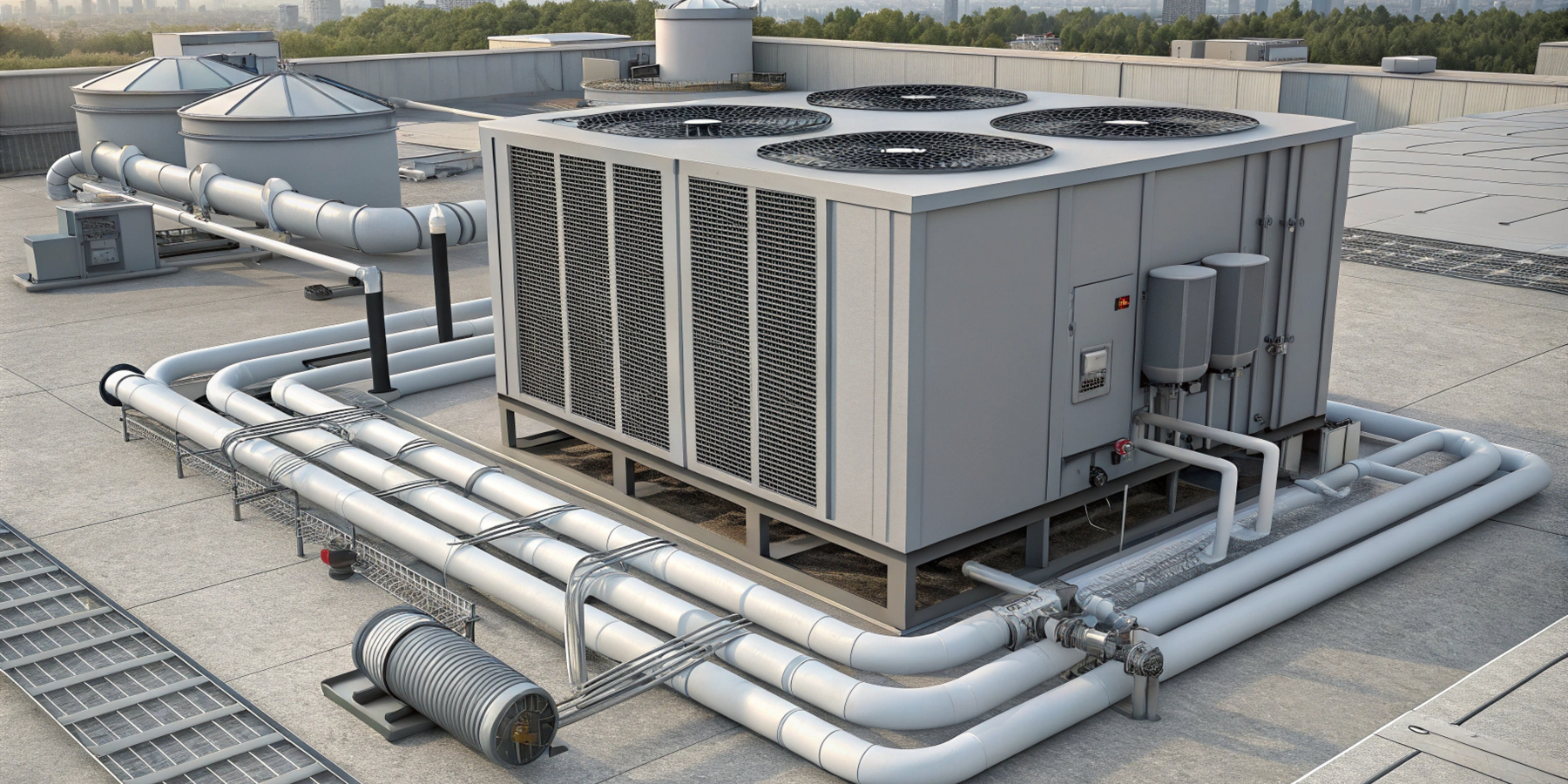

Чилер фанкойл опалення – як працює разом
Чилер фанкойл опалення – це одна з найпопулярніших схем. Чилер подає теплу воду у фанкойли, а ті обігрівають приміщення.
Фанкойл – це такий радіатор з вентилятором. Вода проходить по теплообміннику, повітря через нього нагрівається і подається в кімнату. Все просто. На відміну від радіаторів, тут є управління: можна виставити температуру і швидкість вентилятора.
Читайте також про те від чого залежить ціна системи чилер-фанкойл
А ось що цікаво – на відміну від газового котла, чилер на обігрів не потребує димоходу, немає відкритого полум’я, і не потрібно отримувати дозволи від газової служби. Це вже плюси.

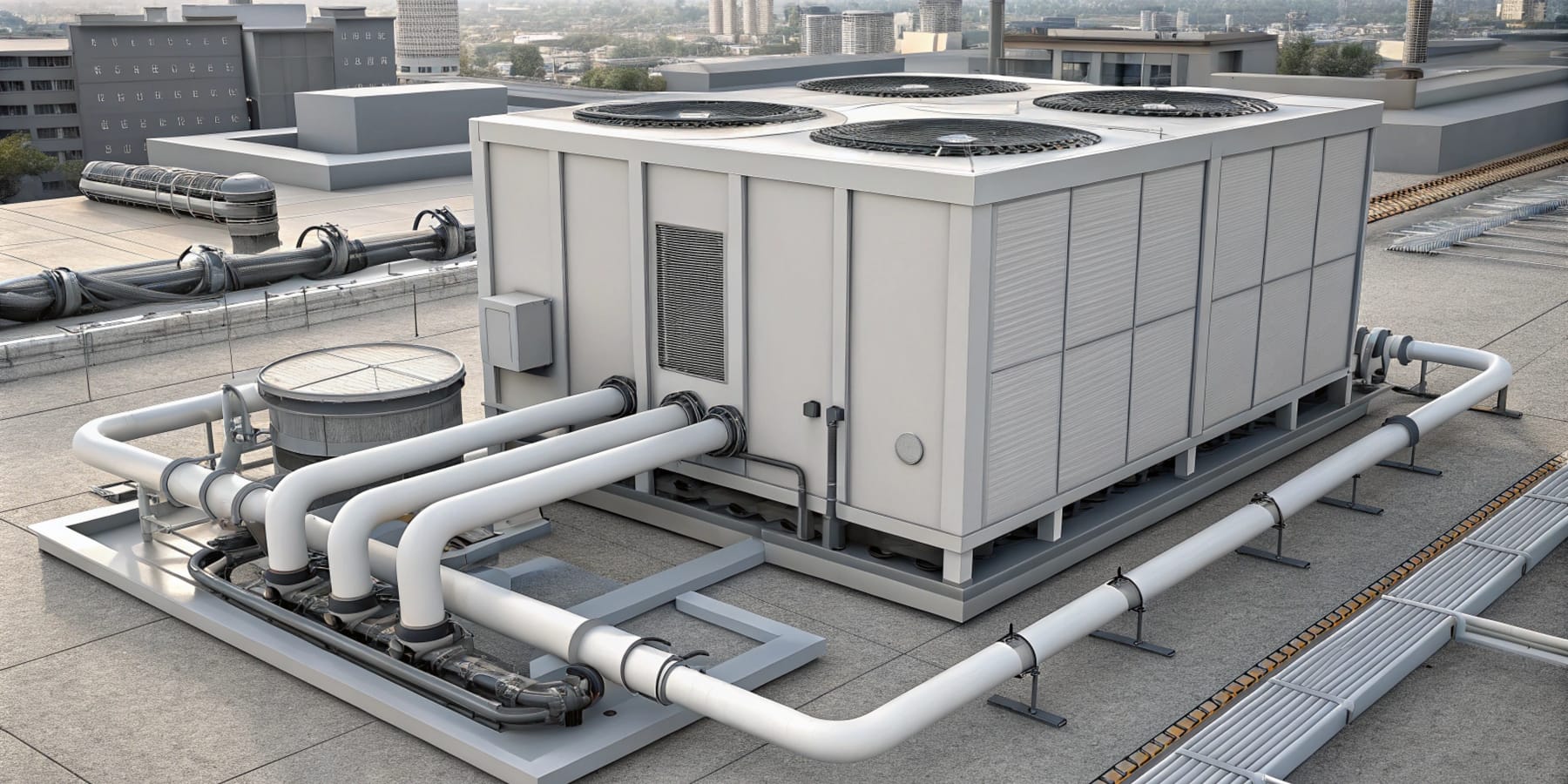

Чилер на обігрів у міжсезоння і при мінусових температурах
Чилер на обігрів працює добре при температурі повітря вище -5 °C. Деякі моделі – до -15 °C. Це дозволяє використовувати його восени, навесні, і взимку в м’якому кліматі.
Якщо температура опускається нижче – ефективність падає. Тоді застосовують буферний бойлер, або чилер перемикається на режим очікування. Або ставлять додаткове джерело тепла (наприклад, ТЕН або котел).
За даними Heat Pumps in Non-residential Buildings (Fraunhofer ISE, 2018. DOI: 10.24406/fz.ise.2018.0002), коефіцієнт ефективності (COP) для роботи на обігрів у таких чилерів – від 2,5 до 4,5 залежно від умов. Це означає, що 1 кВт електроенергії дає 2,5–4,5 кВт тепла.
Чи можна використовувати чилер для опалення?
Так. Можна використовувати чилер для опалення, якщо:
- в приміщенні встановлені фанкойли або теплі підлоги;
- немає вимоги до високотемпературного теплоносія;
- потрібно об’єднати охолодження і обігрів в одній системі;
- планується економія на газі або перехід на електроопалення.
Багато хто каже нам, що хоче відмовитися від газового котла, особливо в комерційній нерухомості. І тут чилер з реверсивною функцією – зрозуміле і гнучке рішення.
Практична користь від розуміння роботи чилера на обігрів
Ми переконані, що знання, як працює чилер на обігрів, допомагає правильно вибрати обладнання і не переплачувати за непотрібні функції. Це важливо при проектуванні офісів, магазинів, аптек, готелів. Знання принципу дозволяє зрозуміти, чи можна перейти на одне рішення – замість двох різних систем для тепла і холоду.
Читайте також: кондиціонування промислових будівель
Наші спеціалісти більше 11 років працюють з системами охолодження і обігріву. Ми проектували і встановлювали чилер тепловий насос в адміністративних будівлях, автосалонах, виробничих цехах, логістичних складах. Ми бачили, як чилери для опалення добре працюють з фанкойлами і теплими підлогами, особливо в міжсезоння. Наш досвід показує: якщо все грамотно розрахувати, така система може повністю замінити класичне опалення.
Часто задавані питання (FAQ)
Чим відрізняється чилер на обігрів від звичайного?
У нього є реверсивний цикл. Він може не тільки охолоджувати, але й нагрівати воду. Це називається “чилер тепловий насос“.
Чи можна використовувати чилер взимку для опалення?
Так, якщо температура повітря не занадто низька. Більшість моделей працюють до -5 °C. Для холоднішого клімату потрібне резервне джерело тепла.
Чи підходить чилер для обігріву будинку?
Якщо в будинку тепла підлога або фанкойли – так. Якщо старі радіатори – краще розглянути інше рішення або замінити систему опалення.
Чи потрібні додаткові пристрої для опалення з чилером?
Іноді — буферна ємність або бойлер, особливо якщо використовується тепла підлога. Це допомагає підтримувати стабільну температуру.
Скільки енергії споживає чилер при обігріві?
У середньому, 1 кВт електроенергії дає 2,5-4 кВт тепла (COP = 2,5-4). Це вигідніше прямого електричного опалення.
Чи можна комбінувати чилер з котлом?
Так. Часто використовується схема: чилер працює до -5 °C, нижче вмикається котел. Це називається гібридною системою.
Список літератури, яка використовувалася для написання даної статті
- Potente, H. Grundlagen der Kältetechnik. Carl Hanser Verlag, 2017. ISBN 978-3-446-45145-9
- Reichel, A. Kältetechnische Anlagen in Gebäuden. Springer Vieweg, 2020. ISBN 978-3-658-28342-4
- Fraunhofer ISE. Heat Pumps in Non-residential Buildings, 2018. DOI: 10.24406/fz.ise.2018.0002
