Реактори, чи то ядерні, хімічні чи енергетичні, у процесі роботи виділяють величезну кількість тепла, яку необхідно ефективно відводити для запобігання перегріву та аваріям. Системи охолодження такого обладнання – це складні інженерні комплекси, де важливе місце займають градирні, які забезпечують стабільний теплообмін із довкіллям. З цієї статті ви отримаєте відповіді на питання, як працює охолодження реакторів, які технології застосовуються і чому градирня стала невід’ємною частиною промислової інфраструктури.
Чому охолодження реакторів критично важливе
У ядерних реакторах тепло виділяється внаслідок розподілу атомних ядер, у хімічних – через екзотермічні реакції, а в енергетичних установках – при спалюванні палива. Відповідно, без ефективного відведення тепла:
- у ядерних реакторах може відбутися розплавлення активної зони (як у Чорнобилі чи Фукусімі);
- у хімічних можливий вибух через зростання тиску;
- в енергетичних установках знижується ККД та прискорюється зношування обладнання.
Тому системи охолодження проектуються з багаторазовим запасом міцності і включають як первинні, і резервні контури.
Читайте також: чому атомні електростанції будують поряд із водою

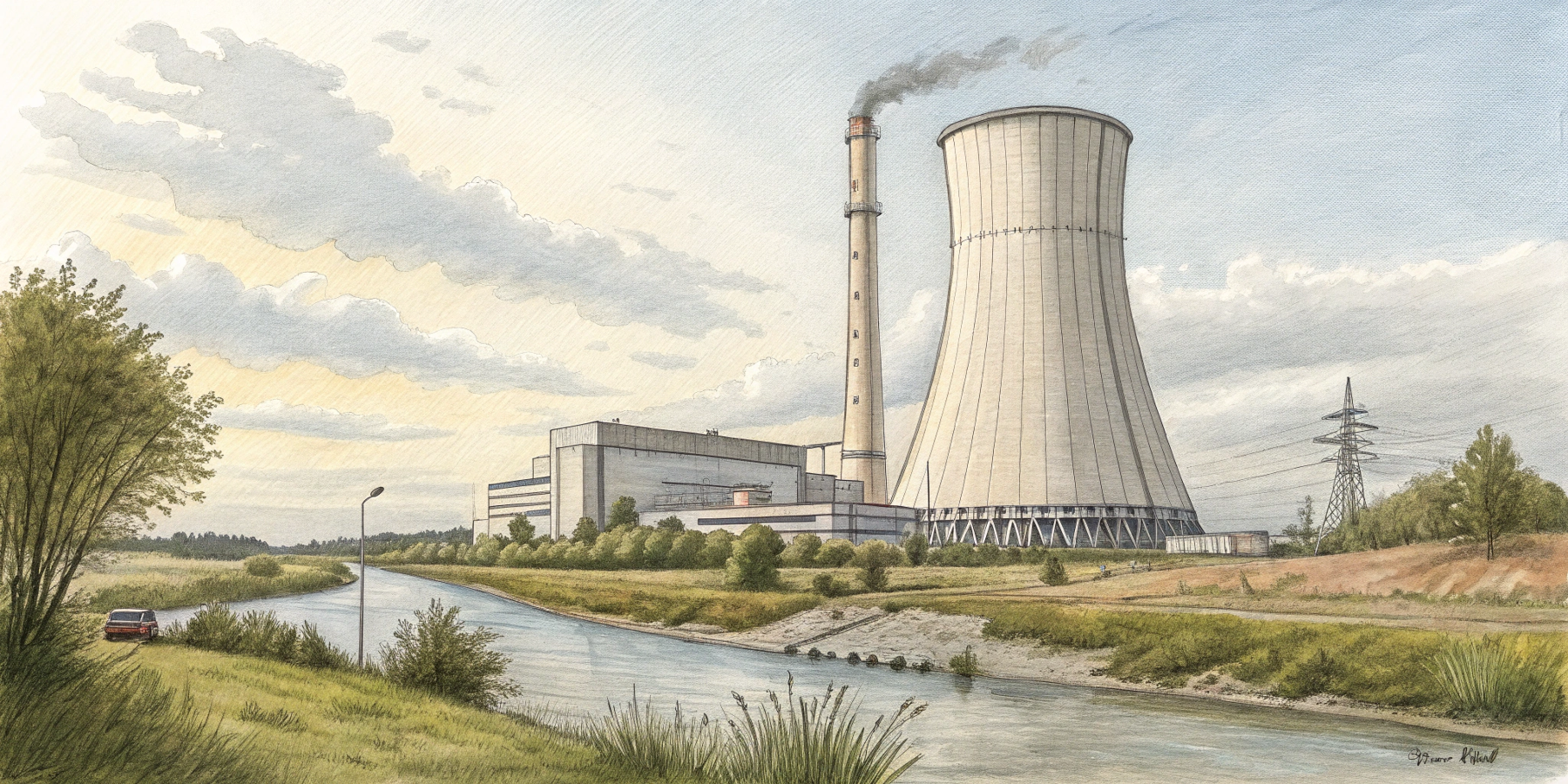

Основні методи охолодження реакторів
1. Пряме водяне охолодження
Вода – найпоширеніший теплоносій. У реакторах вона циркулює через активну зону, забираючи тепло, і прямує в теплообмінники або градирні для охолодження. Наприклад, у водо-водяних ядерних реакторах (ВВЕР) вода виконує дві функції: уповільнює нейтрони та відводить тепло.
2. Газове охолодження
У деяких реакторах (наприклад, високотемпературних газоохолоджуваних) як теплоносій використовують гелій або вуглекислий газ. Гази мають високу термостійкість, але вимагають складних систем відведення тепла через проміжні контури.
3. Рідкометалеве охолодження
Розплави натрію чи свинцю застосовують у реакторах на швидких нейтронах. Такі теплоносії ефективні за екстремальних температур, але хімічно активні і вимагають особливих заходів безпеки.
Градирні – як вони працюють і навіщо потрібні
Градирні (від англ. cooling tower) – це споруди, призначені для охолодження великих обсягів води за рахунок випаровування частини рідини та теплообміну з атмосферою. Вони є ключовим елементом вторинного контуру охолодження реакторів, де гаряча вода теплообмінників охолоджується перед повторним використанням.
Принцип роботи градирні:
- Подача гарячої води. Нагріта рідина з реактора розпорошується всередині градирні через форсунки чи розподільні системи.
- Контакт із повітрям. Вентилятори або природна тяга направляють повітряний потік через краплеуловлювачі, де вода віддає тепло повітрю.
- Випаровування. Частина рідини випаровується, що посилює охолодження води, що залишилася.
- Збір охолодженої води. Охолоджена вода стікає у резервуар і повертається до системи.

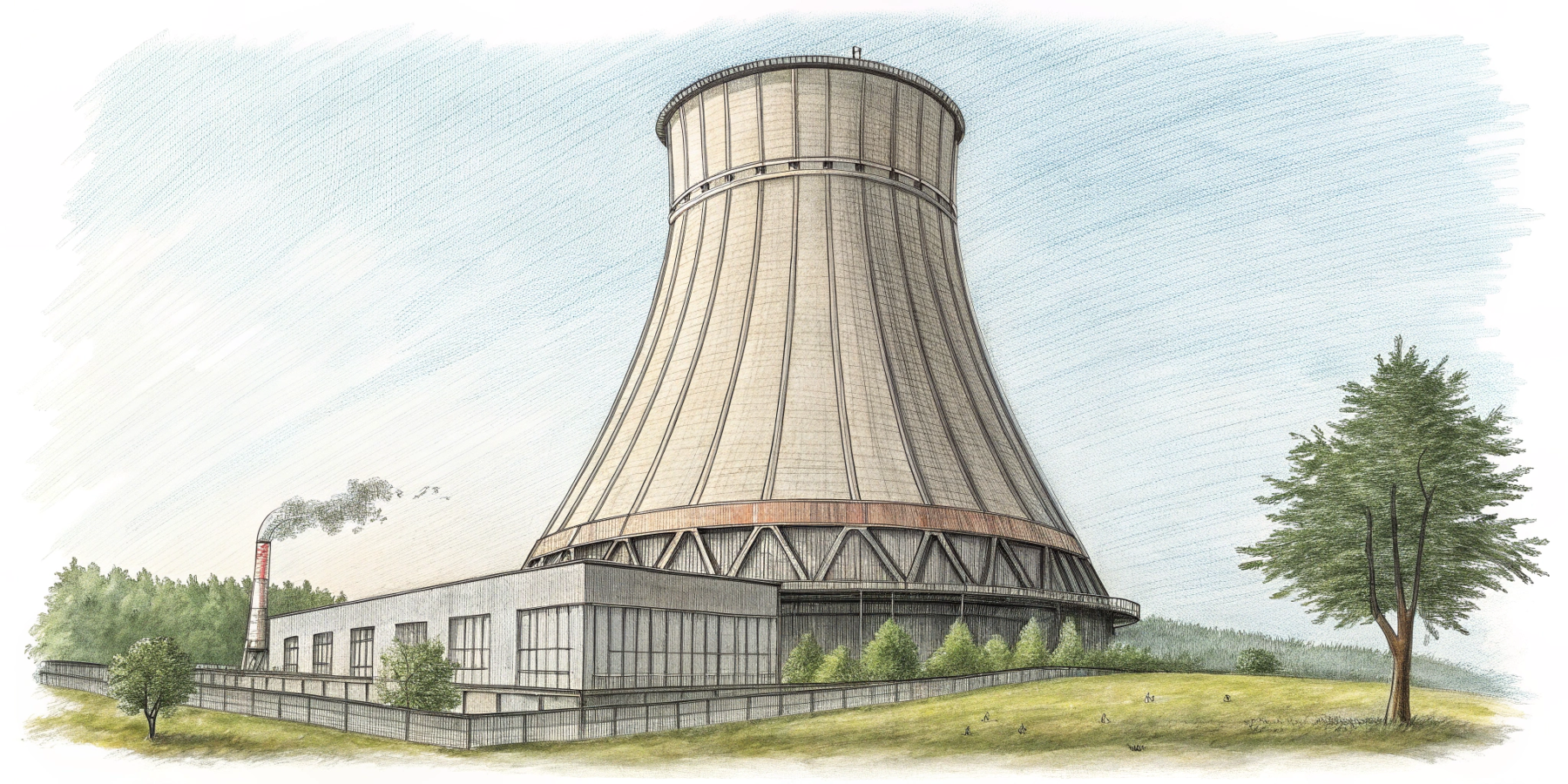

Типи градирень, що використовуються для охолодження реакторів
Залежно від принципу роботи, конструкції та експлуатаційних умов застосовуються три основні типи градирень: випарні, сухі та гібридні.
Випарні (мокрі) градирні
Випарні градирні вважаються найпоширенішим варіантом систем охолодження реакторів. Цей тип відрізняється високою ефективністю, оскільки випарне охолодження дозволяє досягти температур, близьких до температури навколишнього повітря. Крім того, експлуатаційні витрати на такі установки є порівняно невисокими, а тому вони економічно вигідні для промислових об’єктів.
Однак у них є недоліки. Одним з основних мінусів вважається значний витрата води, оскільки частина рідини неминуче втрачається у процесі випаровування. Також експлуатація випарних градирень супроводжується утворенням сольових відкладень на внутрішніх поверхнях, що потребує регулярного обслуговування та очищення.
Детальніше про те, що таке мокра градирня та як вона працює – тут.
Сухі (повітряні) градирні
На відміну від мокрих систем драйкулер працює без прямого контакту води з повітрям. Повітряні градирні часто використовуються в умовах, де водні ресурси обмежені або використання відкритих контурів охолодження небажано. Такі установки виключають ризик утворення накипу та відкладень, а також мають тривалий термін служби.
Тим не менш, ефективність їх роботи нижче в порівнянні з випарними градирнями, особливо в спекотну погоду, коли температура повітря висока і різниця між теплоносієм, що охолоджується, і навколишнім середовищем мінімальна. Крім того, вартість таких установок, особливо за потреби охолодження великих обсягів води, може бути досить високою.
Дізнатися, як працює суха градирня, можна у цій статті.
Гібридні градирні
Це комбіновані системи, які поєднують у собі принципи роботи випарних та сухих градирень. Така схема роботи дозволяє їм адаптуватися до погодних умов, що змінюються, і оптимізувати споживання ресурсів.
Але складність конструкції та необхідність більш дорогого обладнання роблять ці установки дорожчими як у придбанні, так і в обслуговуванні. Тим не менш, у промислових та енергетичних сферах гібридні градирні стають все більш затребуваними, оскільки вони дозволяють досягти найкращого балансу між ефективністю охолодження, витратами на експлуатацію та економією водних ресурсів.
Приклади застосування градирень в атомній енергетиці
Градирні вважаються центральним елементом систем охолодження на атомних електростанціях, забезпечуючи відведення надлишкового тепла та стабілізацію робочих параметрів реактора. Залежно від типу реактора, кліматичних умов та вимог до захисту довкілля використовуються різні конфігурації градирень.
АЕС із реакторами ВВЕР
У країнах Східної Європи, таких як Україна, Чехія та Болгарія, активно експлуатуються атомні електростанції з реакторами типу ВВЕР. Для їх охолодження застосовуються випарні градирні, що досягають висоти 150 метрів і забезпечують охолодження десятків тисяч кубометрів води за годину. Наприклад, на Південно-Українській АЕС встановлені потужні випарні градирні, які забезпечують стабільну роботу реакторів та мінімізують теплову дію на довкілля.
АЕС із реакторами PWR
На атомних станціях у Франції, США та Південній Кореї, де використовуються реактори типу PWR, широко застосовуються гібридні системи охолодження. Вони поєднують у собі переваги випарних та сухих градирень, що дозволяє мінімізувати забір води з природних джерел та скоротити викид теплої рідини у річки та озера. Наприклад, на французьких АЕС, таких як Гравлін та Палуель, використовуються інноваційні градирні, розроблені з урахуванням суворих екологічних норм Європейського Союзу.
Плавучі АЕС
Компактні градирні знаходять застосування і на плавучих атомних електростанціях. Наприклад, китайські проекти плавучих АЕС, призначені для енергопостачання віддалених регіонів, оснащуються сухими градирнями, адаптованими до умов роботи у морському середовищі. Ці системи забезпечують стабільне охолодження без значного споживання морської води.
Екологічні аспекти використання градирень
- Витрата води. Випарні градирні споживають до 3-5% циркулюючої води на компенсацію випарів. У посушливих регіонах це може спричинити дефіцит водних ресурсів.
- Теплове забруднення. Скидання теплої води до річок порушує екосистеми, тому сучасні АЕС впроваджують замкнуті цикли з градирнями.
- Викиди солей. Випаровування води призводить до концентрації солей, які необхідно видаляти із системи.
Градирні як символ промислового прогресу
Градирні – це не просто функціональні споруди, а інженерні шедеври, які забезпечують безпеку та ефективність реакторів. Вони дозволяють утилізувати надмірне тепло, запобігаючи катастрофам і зберігаючи баланс між енергетичними потребами та екологією.
Від атомних електростанцій до хімічних гігантів – градирня залишається незамінною ланкою у ланцюжку промислового теплообміну. Їх розвиток продовжується, відкриваючи нові горизонти для сталої енергетики майбутнього.
