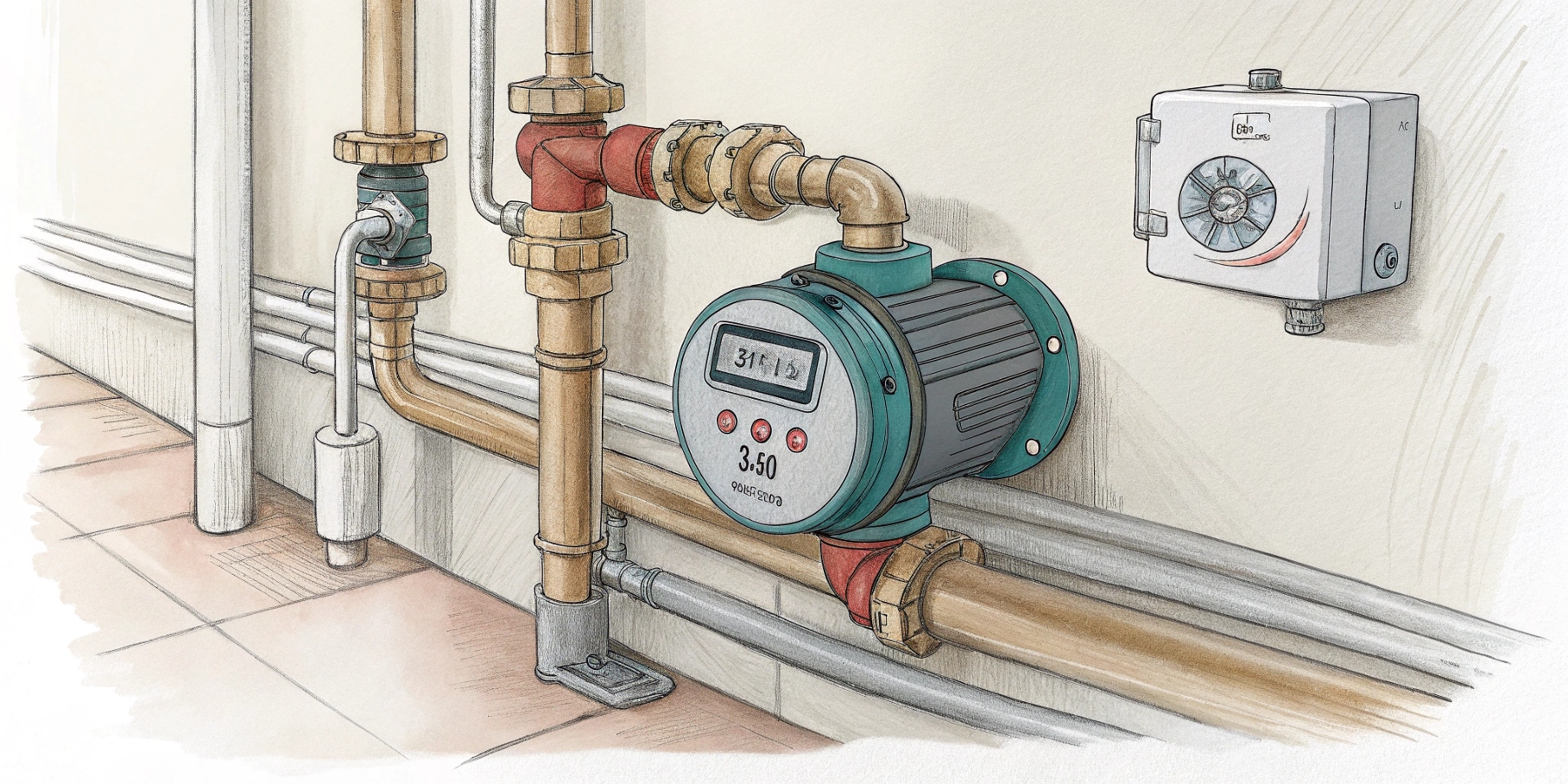

Як підібрати циркуляційний насос – це питання, яке стосується як фахівців з опалення, так і звичайних громадян, що встановлюють системи кондиціонування та водопостачання, промислові установки, гідромодуль і навіть акваріуми. Тобто, циркуляційні насоси актуальні скрізь, де потрібен постійний рух рідини по замкнутому контуру.
У цій статті наші експерти нададуть вичерпне керівництво, яке допоможе вам розібратися в різноманітті циркуляційних насосів, зрозуміти принципи їх підбору для різних систем і уникнути поширених помилок.
Як зауважив видатний фізик та інженер Нікола Тесла (1856-1943): «Якби ви знали велич трьох, шести та дев’яти, то мали б ключ до всесвіту». Цей вислів нагадує нам про важливість точних розрахунків і правильного підбору параметрів при виборі циркуляційного насоса, де навіть невелика помилка може призвести до серйозних наслідків для всієї системи.
Содержание

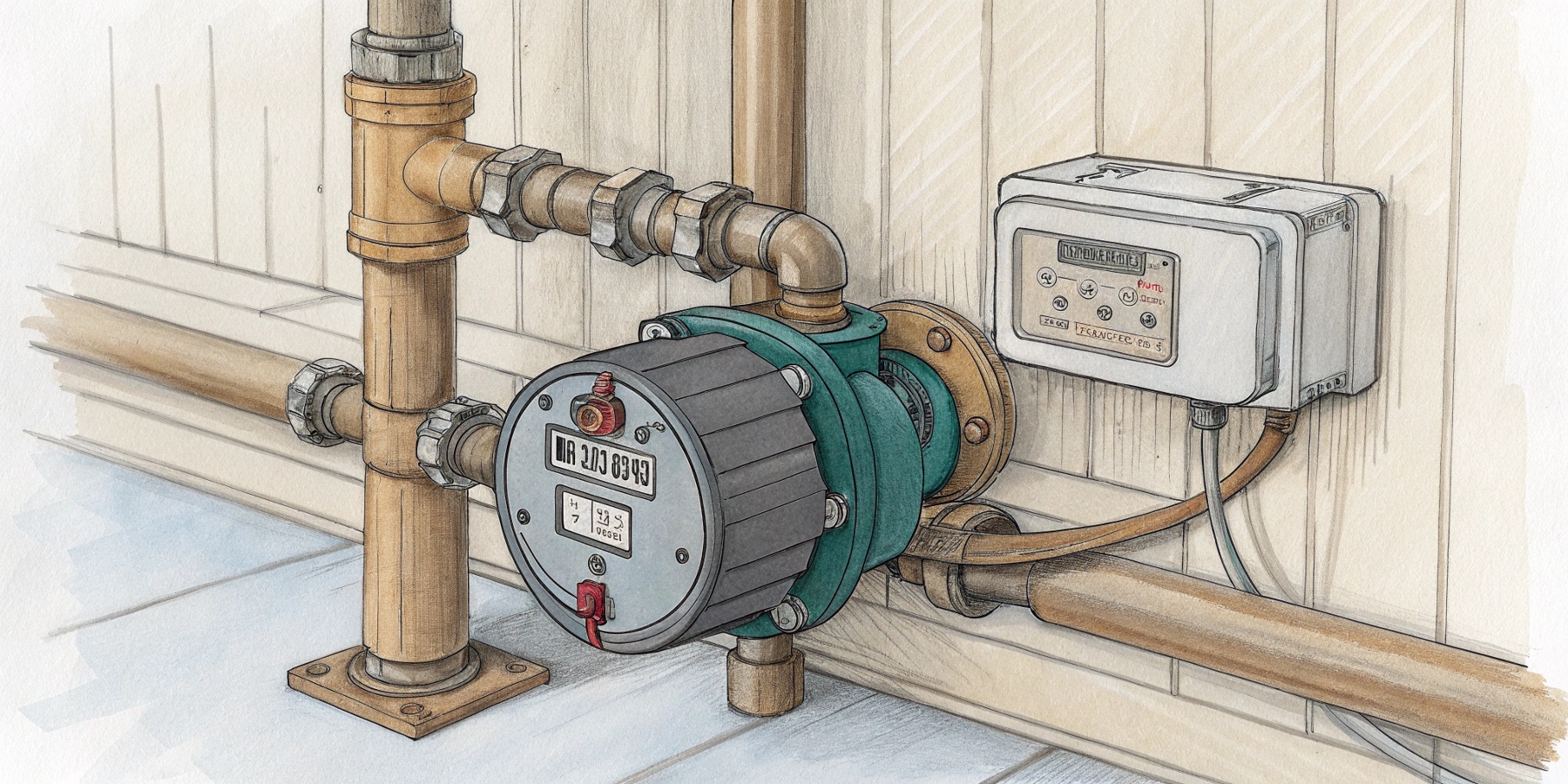

Циркуляційний насос: від чого залежить ефективність
Підбір циркуляційного насоса для інженерної системи – одне з найбільш поширених завдань, з яким стикаються як професіонали, так і приватні користувачі.
Основними факторами, що визначають ефективність насоса, вважаються його відповідність потужності встановленого обладнання та гідравлічному опору. Занадто слабкий насос не зможе забезпечити необхідну циркуляцію. З іншого боку, надмірно потужна модель буде споживати більше електроенергії, створювати шум і вібрацію, а також може сприяти передчасному зносу трубопроводів і фітингів.
Новітні циркуляційні насоси оснащуються електронним керуванням, яке дозволяє автоматично адаптувати їх роботу до умов, що змінюються. Такі пристрої можуть заощадити до 80% електроенергії порівняно з класичними моделями з фіксованою швидкістю.
Читайте також як вибрати циркуляційний насос для системи опалення
Області застосування циркуляційних насосів
Система | Функція насоса | Корисний ефект | Поради щодо вибору |
Опалення | Циркуляція теплоносія по контуру | Рівномірний обігрів усіх приміщень | Вибирайте насос з урахуванням потужності котла і типу системи |
Гаряче водопостачання | Забезпечення постійної циркуляції гарячої води | Миттєва подача гарячої води при відкритті крана | Корпус насоса повинен бути з матеріалів, стійких до корозії |
Кондиціонування | Циркуляція холодоагенту | Рівномірне охолодження приміщень | Враховуйте вимоги до температурного режиму |
Басейни | Фільтрація та знезараження води | Чиста і безпечна вода в басейні | Насос повинен забезпечувати повну фільтрацію об’єму води за 6-8 годин |
Акваріумістика | Створення течії та фільтрація | Здорове середовище для водних мешканців | Вибирайте компактні та безшумні моделі |
Промисловість | Забезпечення технологічних процесів | Стабільні параметри виробництва | Насос повинен відповідати специфіці виробництва і типу рідини |
Підбір насоса: як розібратися в маркуванні та технічних характеристиках
Розрахунок циркуляційного насоса починається з розуміння його технічних характеристик і вміння розшифровувати маркування. Хоча різні виробники можуть використовувати власні системи позначень, існують загальні принципи, знання яких допоможе вам зробити правильний вибір.
Типове маркування циркуляційного насоса містить інформацію про:
- тип насоса;
- діаметр підключення;
- максимальний напір;
- додаткові характеристики.
Основні технічні характеристики – це продуктивність (витрата), напір, споживана потужність і допустима температура рідини, що перекачується. Продуктивність вимірюється в кубічних метрах на годину і показує, який об’єм рідини насос здатний перекачати за одиницю часу. Напір, що вимірюється в метрах водяного стовпа, визначає здатність пристрою долати гідравлічний опір системи.
Рекомендуємо прочитати як регулюється подача і напір відцентрового насоса
Різновиди циркуляційних насосів для різних застосувань
Тип насоса | Характеристики та застосування |
Насоси для опалення | Робота з високими температурами, зазвичай з чавуну або сталі, для замкнутих контурів |
Насоси для ГВП | Корпус з бронзи або нержавіючої сталі для захисту від корозії, для роботи з питною водою |
Насоси для кондиціонування | Теплоізольований корпус для запобігання конденсації, робота з низькотемпературними середовищами |
Насоси для басейнів | Висока продуктивність, стійкість до хлорованої води, часто самовсмоктувальні |
Насоси для акваріумів | Мініатюрні розміри, низьке енергоспоживання, безшумність роботи |
Промислові насоси | Висока надійність, стійкість до агресивних середовищ, можливість роботи з в’язкими рідинами |
Насоси з «мокрим» ротором | Компактність, безшумність, не потребують обслуговування, ідеальні для побутових систем |
Насоси з «сухим» ротором | Високий ККД, велика потужність, для великих систем і промислового застосування |
Які параметри системи важливі для правильного вибору
Як вибрати циркуляційний насос, який ідеально підійде для вашої системи? Відповідь на це питання залежить від цілої низки факторів, які необхідно врахувати перед прийняттям рішення.
Для розрахунку необхідної продуктивності можна використовувати правило: на кожен кіловат потужності котла потрібна витрата близько 0,86 л/хв при стандартному перепаді температур 20°C. Важливо також враховувати тип системи опалення – радіаторна, тепла підлога або комбінована, оскільки кожен вид має свої особливості та вимоги до насоса.
Читайте також як підібрати насос для опалення
У системах гарячого водопостачання необхідно враховувати протяжність трубопроводів, кількість точок водорозбору і температуру води. Для систем кондиціонування та охолодження основними параметрами вважаються теплове навантаження, тип холодоагенту і температурний режим.
У промислових системах вибір насоса визначається специфікою технологічного процесу: типом рідини, що перекачується (вода, хімічні розчини, харчові продукти), її температурою, в’язкістю, наявністю твердих частинок. Для агресивних середовищ потрібні моделі зі спеціальних матеріалів, стійких до корозії та хімічного впливу.
Провідні світові виробники циркуляційних насосів
- Hansgrohe (Німеччина) – преміальні насоси з інноваційними технологіями та найвищою надійністю
- Caprari (Італія) – насоси для промислових систем і водопостачання з високим ККД
- Xylem (США) – широкий асортимент насосів для різних застосувань, включаючи бренд Lowara
- HALM (Німеччина) – спеціалізовані насоси для опалення та кондиціонування
- Stuart Turner (Велика Британія) – насоси для житлових і комерційних систем з відмінним співвідношенням ціна/якість
- Shimge (Китай) – доступні насоси для побутового і комерційного застосування
- Sumak (Туреччина) – бюджетні рішення з хорошими робочими характеристиками

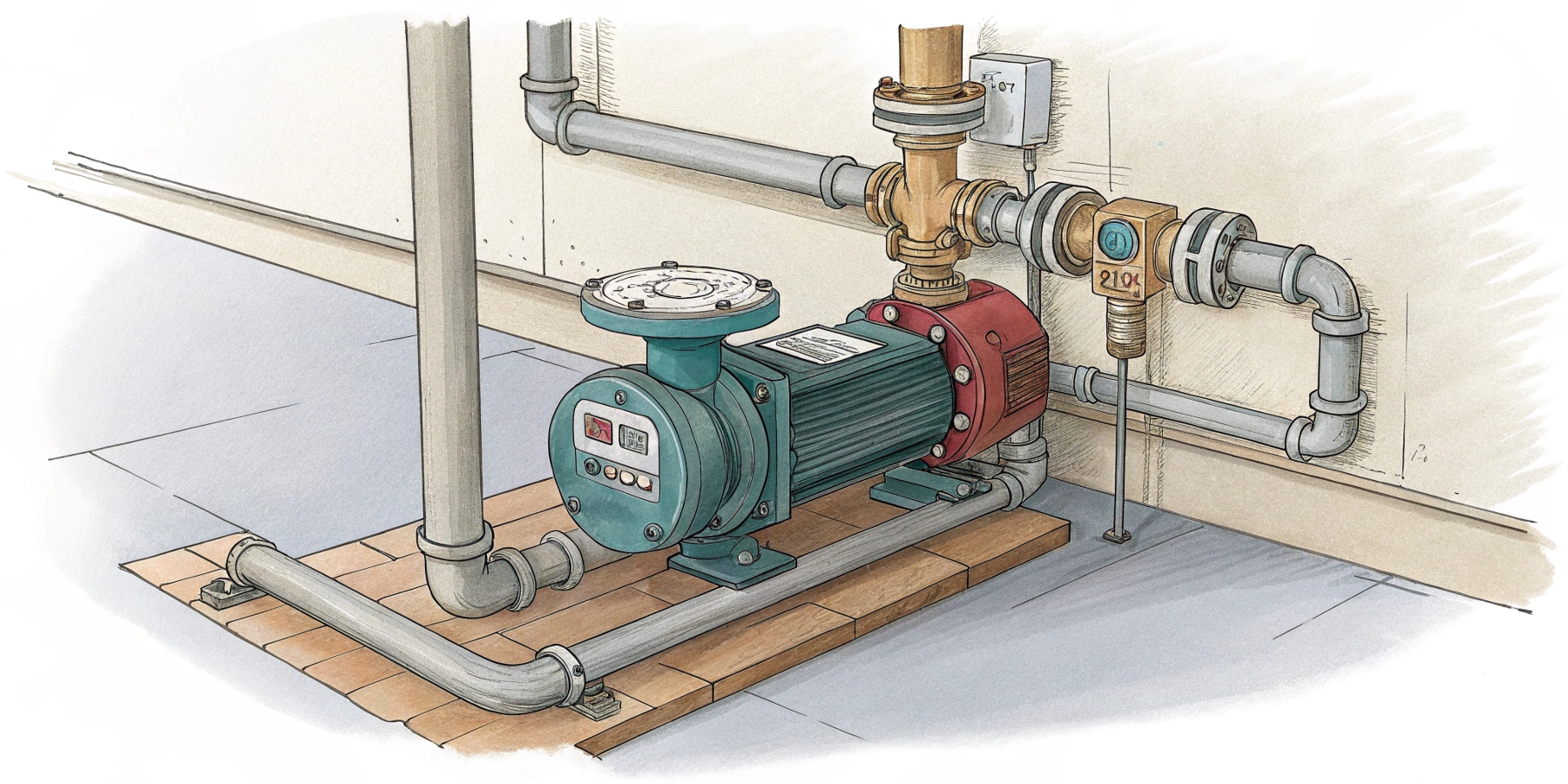

Гідравлічний розрахунок: навіщо він потрібен і як його спростити
Розрахунок циркуляційного насоса – це процедура визначення оптимальних параметрів насоса для конкретної системи. Хоча повний гідравлічний розрахунок може бути досить складним, існують методи його спрощення, які дозволяють отримати достатньо точні результати без глибоких знань гідродинаміки.
Основна мета гідравлічного розрахунку – визначити два ключових параметри: необхідну продуктивність (витрату) і потрібний напір. Витрата залежить від теплової потужності системи і температурного перепаду. Для систем опалення можна використовувати формулу: Q = P / (1,163 × ΔT), де Q – витрата в м³/год, P – потужність у кВт, ΔT – різниця температур у подавальному та зворотному трубопроводах у °C.
Читайте також як підключити циркуляційний насос
Розрахунок напору вимагає визначення гідравлічного опору, який складається з опору тертя в трубах і місцевих опорів на фітингах, клапанах, радіаторах та інших елементах. Для спрощеного розрахунку можна використовувати приблизні значення:
- для кожних 10 метрів труби приймається опір близько 0,1-0,3 метра водяного стовпа, залежно від діаметра і матеріалу;
- для кожного радіатора додається приблизно 0,1-0,2 метра;
- для фільтра — 0,2-0,5 метра;
- для теплообмінника — 0,5-1,5 метра.
У системах з антифризом або іншими теплоносіями, відмінними від води, необхідно враховувати поправковий коефіцієнт через різну в’язкість рідин. Для 30-40% розчину пропіленгліколю напір слід збільшити приблизно на 20-30% порівняно з розрахунком для води. У системах охолодження та кондиціонування розрахунок проводиться аналогічно, але з урахуванням специфіки холодоагенту та обладнання.
Читайте також: несправності циркуляційного насоса
Порівняння виробників насосів для різних застосувань
Бренд | Країна | Ціновий сегмент | Спеціалізація та особливості |
Hansgrohe | Німеччина | Преміум | Інноваційні насоси з найвищою енергоефективністю для всіх типів систем |
Caprari | Італія | Преміум | Спеціалізація на промислових системах і водопостачанні |
Xylem | США | Стандарт | Широкий асортимент насосів від побутових до промислових |
HALM | Німеччина | Стандарт | Спеціалізовані насоси для систем опалення та кондиціонування |
Stuart Turner | Велика Британія | Стандарт | Насоси для водопостачання та підвищення тиску |
Shimge | Китай | Економ | Широкий спектр насосів для побутового і комерційного застосування |
Sumak | Туреччина | Економ | Доступні насоси для базових систем |
Підбір насоса для різних типів будівель і опалювальних контурів
Циркуляційний насос як підібрати для різних типів будівель та інженерних систем? Це питання вимагає врахування специфіки об’єкта й особливостей конкретної системи. Для приватних будинків малої площі (до 150 м²) з радіаторною системою опалення зазвичай достатньо насоса з продуктивністю 1-2 м³/год і напором 2-4 метри. У будинках середньої та великої площі (150-350 м²) або в двоповерхових будівлях потрібне обладнання з вищими характеристиками: продуктивність 2-5 м³/год і напір 4-6 метрів.
«Інженерне мистецтво полягає в умінні використовувати сили природи для блага людини», — писав видатний інженер-механік Джон Смітон (1724-1792).
Як врахувати тип теплоносія та протяжність трубопроводу
Як правильно підібрати циркуляційний насос з урахуванням типу рідини, що перекачується, та особливостей трубопроводу? Ці фактори мають суттєвий вплив на його роботу і повинні бути ретельно проаналізовані.
Тип теплоносія або робочої рідини визначає багато аспектів вибору насоса. Вода – найбільш поширений теплоносій, але в деяких системах використовуються антифризи на основі етиленгліколю або пропіленгліколю, спеціальні теплоносії, холодоагенти або навіть масла.
Матеріал корпусу насоса повинен бути хімічно сумісним з рідиною, що перекачується. Для систем опалення з водою підходять насоси з чавунним або сталевим корпусом. Для систем ГВП рекомендуються моделі з бронзи або нержавіючої сталі, стійкі до корозії. У промислових системах з агресивними середовищами застосовуються насоси зі спеціальних сплавів, титану, кераміки або з захисними покриттями.
«Не бійтеся досконалості – вам її не досягти», — жартував відомий художник та інженер Сальвадор Далі (1904-1989). Ця іронія особливо доречна при виборі циркуляційного насоса – не прагніть до ідеального збігу всіх параметрів, а шукайте оптимальне рішення, яке враховує основні вимоги системи і забезпечує її надійну та економічну роботу.
