Купити пластинчастий теплообмінник (Swep, WTK) для холодильних установок зі складу та за індивідуальним замовленням від компанії Термоком Харків. Підбір, ціна, поставка, гарантія.

Теплообмінники пластинчасті WTK фреон-вода

Теплообмінники пластинчасті Swep фреон-вода

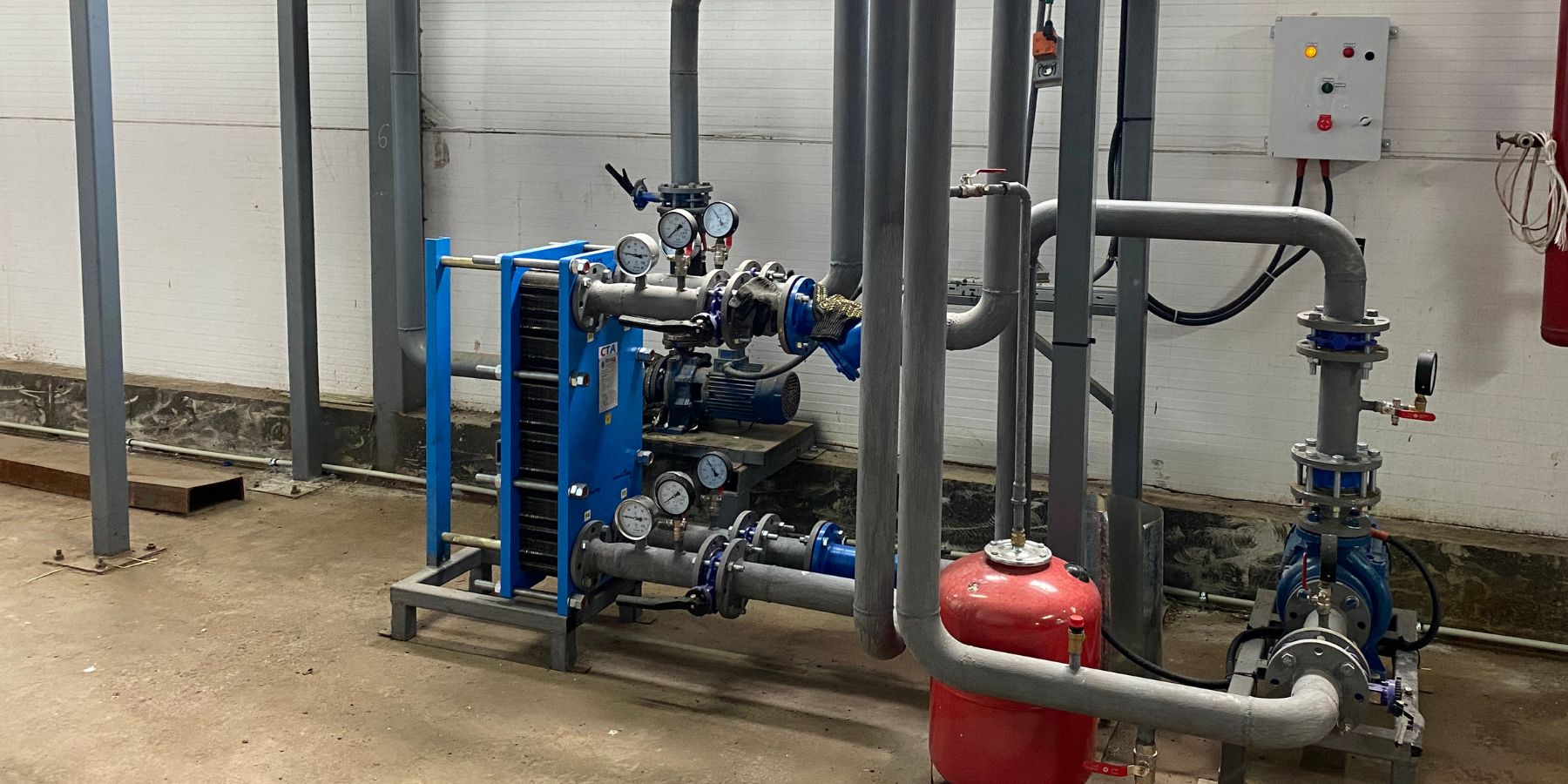

Призначення

Теплообмінник пластинчастий - пристрій, в якому здійснюється передача теплоти від гарячого теплоносія до холодного середовища через сталеві, мідні, графітові, титанові гофровані пластини, які стягнуті в пакет. Гарячі та холодні шари перемежовуються один з одним.

Пластинчастий теплообмінник відноситься до типу поверхневих теплообмінних апаратів, де середовища, що беруть участь в процесі теплообміну, не змішуються, а тільки обмінюються теплом через стінку, що розділяє їх.

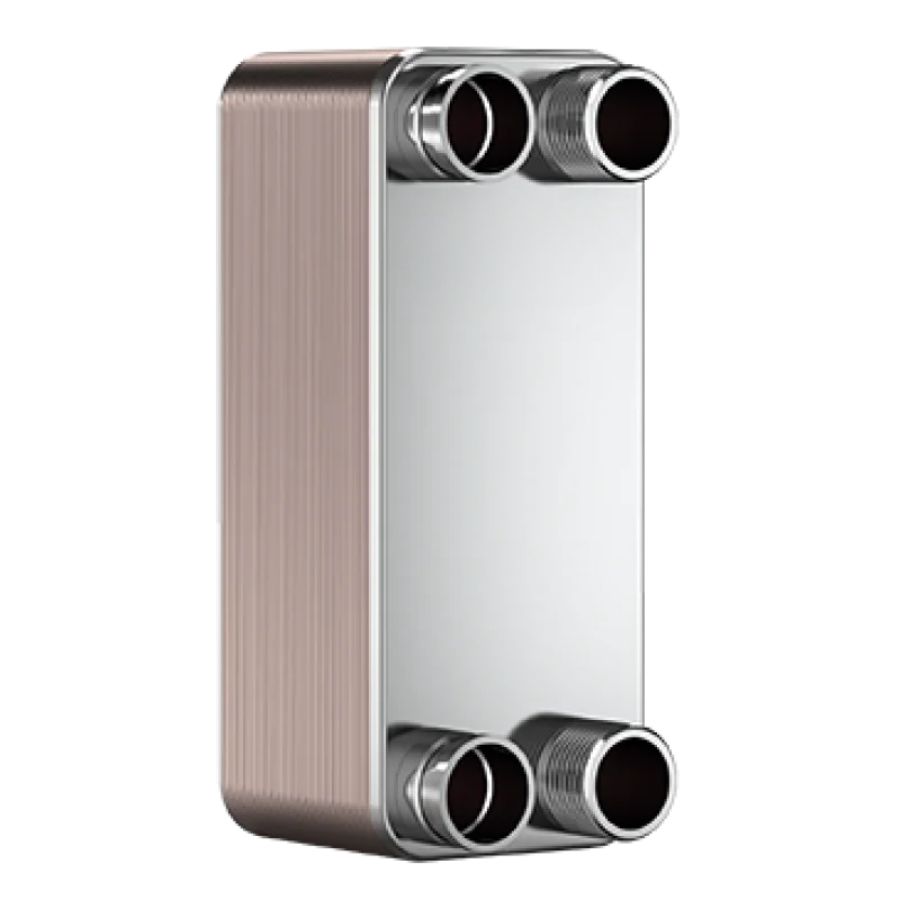

Паяні пластинчасті теплообмінники призначені для високоефективної передачі енергії між рідкими, пароподібними та газоподібними середовищами.

Конструкція пластинчастого теплообмінника

Пластинчастий теплообмінник складається з рифлених пластин, спаяних між собою міддю або нікелем у вакуумній печі. Відсутність ущільнень в конструкції паяного пластинчастого теплообмінника дозволяє йому працювати при температурах від -195°С до + 350°С і тиску до 3,0 МПа.

Завдяки цьому паяні пластинчасті теплообмінники знаходять широке застосування, як в системах водяного опалення, системах парового опалення, так і в холодильному обладнанні.

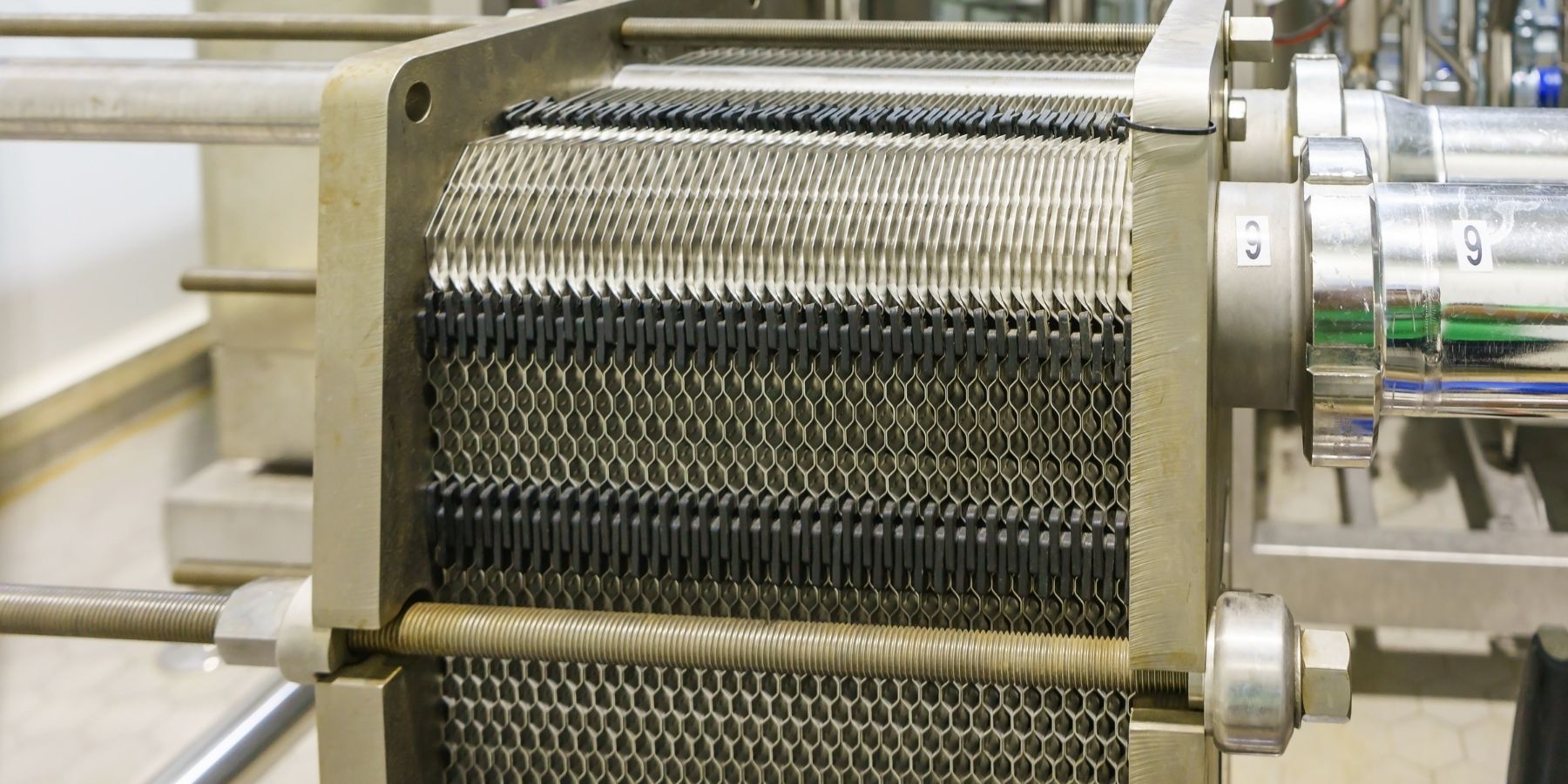

Пластинчасті теплообмінники бувають 3-х видів:

  • розбірні;
  • зварні;
  • паяні.

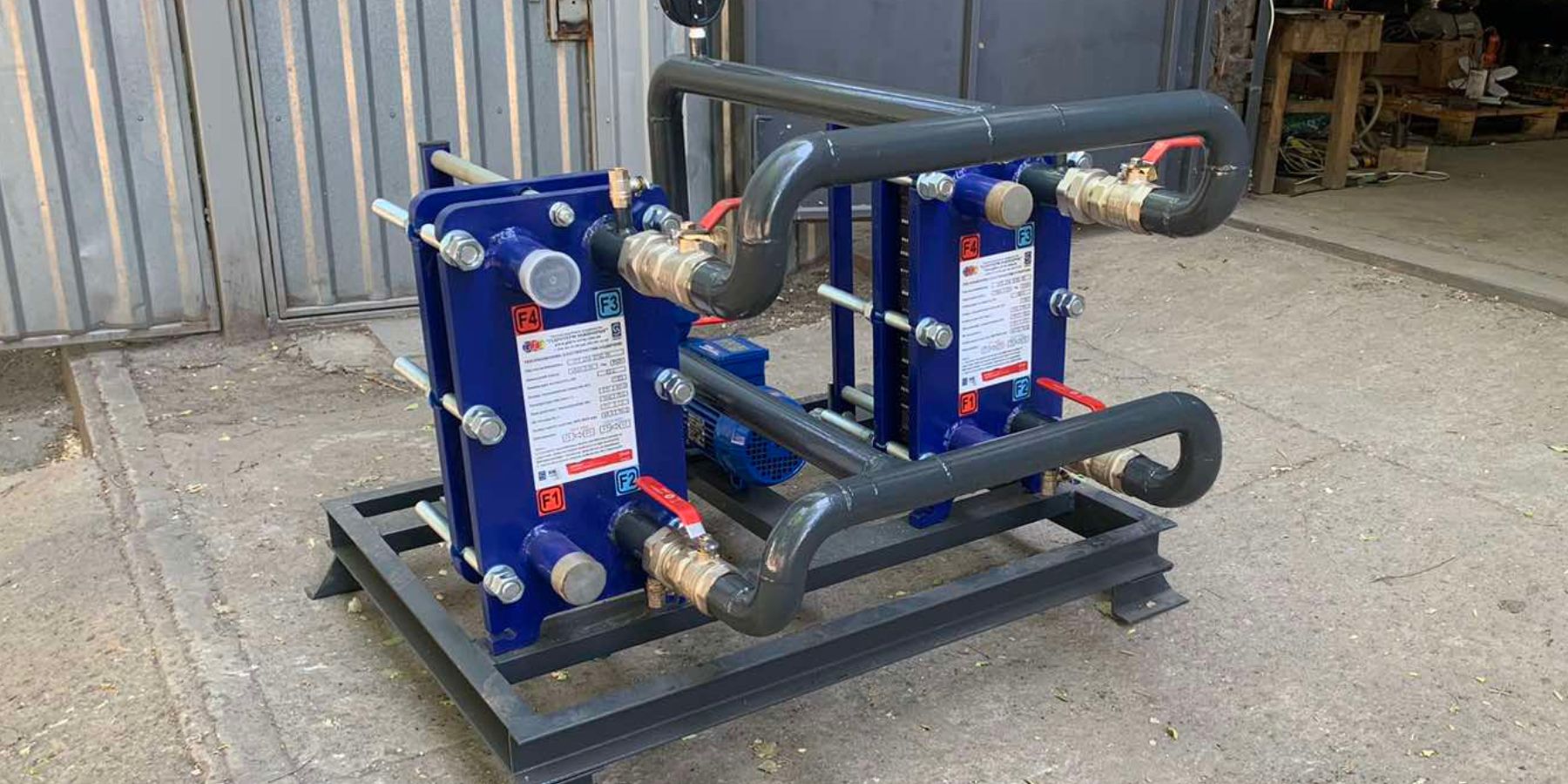

Паяні пластинчасті теплообмінники, які пропонує компанія Термоком, застосовуються в якості пластинчастих випарників, конденсаторів фреонових, підігрівачів СО, теплообмінників вторинного контуру ГВП, теплообмінників для басейну.

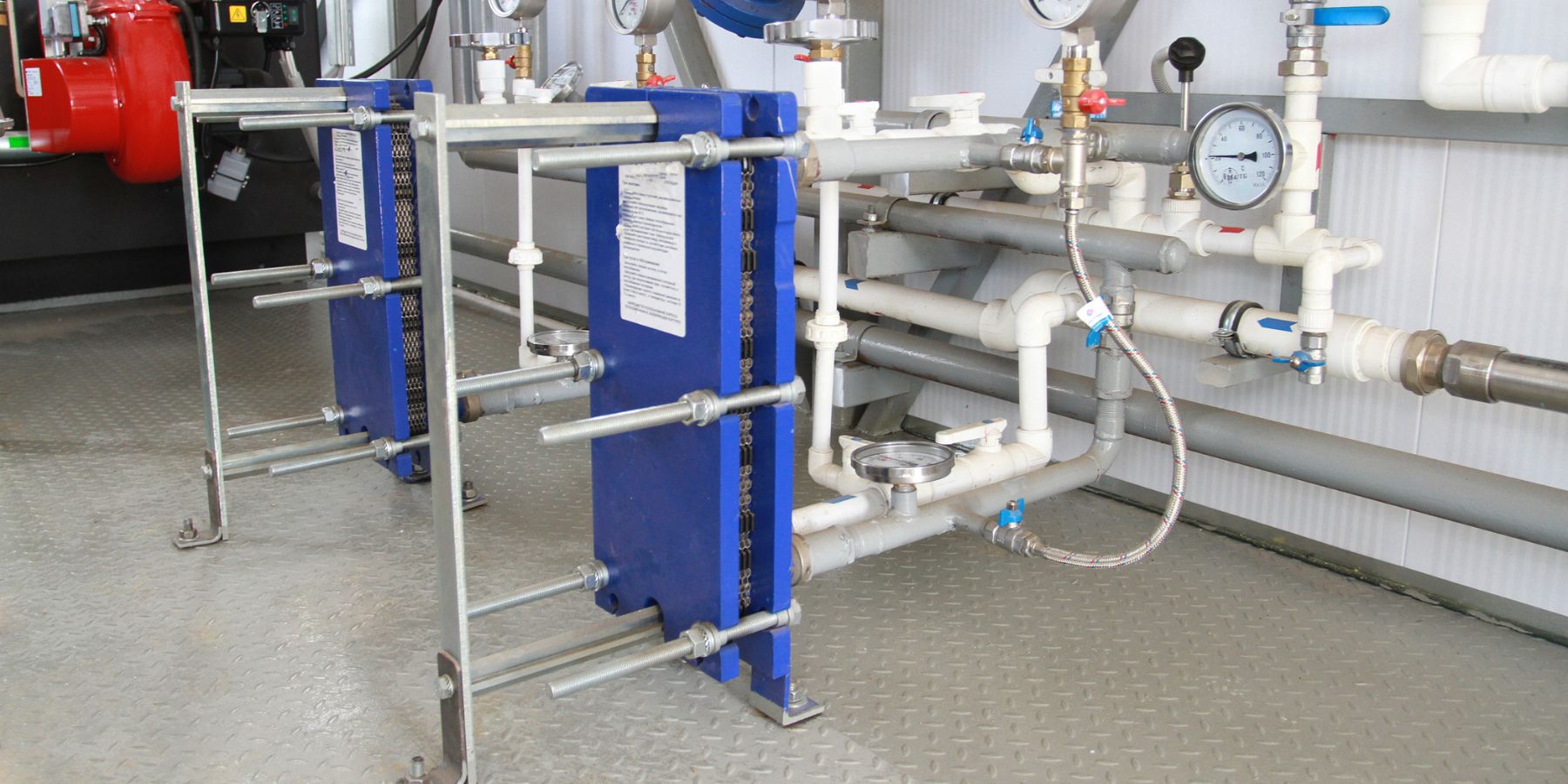

Пластинчастий теплообмінник з ущільнювальними прокладками

Основним елементом пластинчастого теплообмінника є теплопередавальні пластини, виготовлені з корозійностійких сталей товщиною 0,4 - 1,0 мм, методом холодного штампування.

У робочому положенні пластини теплообмінника щільно притиснуті один до одного та утворюють щілинні канали. На лицьовій стороні кожної пластини в спеціальні канавки встановлена гумова контурна прокладка, що забезпечує герметичність каналів. Два з чотирьох отворів в пластині забезпечують підведення та відведення до каналу гріючого і нагріваємого середовища. Два інших отвори, додатково ізольовані малими контурами прокладки, запобігають змішання (перетікання) гріючого і нагріваємого середовищ. Для попередження змішування середовищ, в разі прориву одного з малих контурів прокладки, передбачені дренажні пази.

Просторова звивиста течія рідини в каналах сприяє турбулізації потоків, а протитечія між нагріваємим і гріючим середовищем сприяє збільшенню температурного напору і, як наслідок, інтенсифікації теплообміну в пластинчастому теплообміннику при порівняно малих гідравлічних опорах. При цьому різко зменшується відкладення накипу на поверхні пластин пластинчастого теплообмінника.

При великій різниці у витраті середовищ, а також при малій різниці в кінцевих температурах середовищ існує можливість багаторазового теплообміну середовищ шляхом петлеподібного напрямку їх потоків. У таких пластинчастих теплообмінниках патрубки для підведення середовищ розташовані не тільки на нерухомій плиті, а й на притискній, а вздовж пластин-перегородок середовища рухаються в одному напрямку.

Пластинчастий теплообмінник. Схема теплообміну

В процесі теплообміну рідини рухаються назустріч один одному (в протитечії). У місцях їх можливого перетікання знаходиться або сталева пластина, або подвійне гумове ущільнення, що практично виключає змішання рідин.

Вид гофрування пластин і їх кількість, що встановлюється в раму, залежать від експлуатаційних вимог до пластинчастого теплообмінника. Матеріал, з якого виготовляються пластини, може бути різним: від недорогої неіржавіючої сталі до різних екзотичних сплавів, здатних працювати з агресивними рідинами.

Матеріали для виготовлення ущільнюючих прокладок також різняться в залежності від умов застосування пластинчастих теплообмінників. Зазвичай використовуються різні полімери на основі натуральних або синтетичних каучуків.

Основні параметри

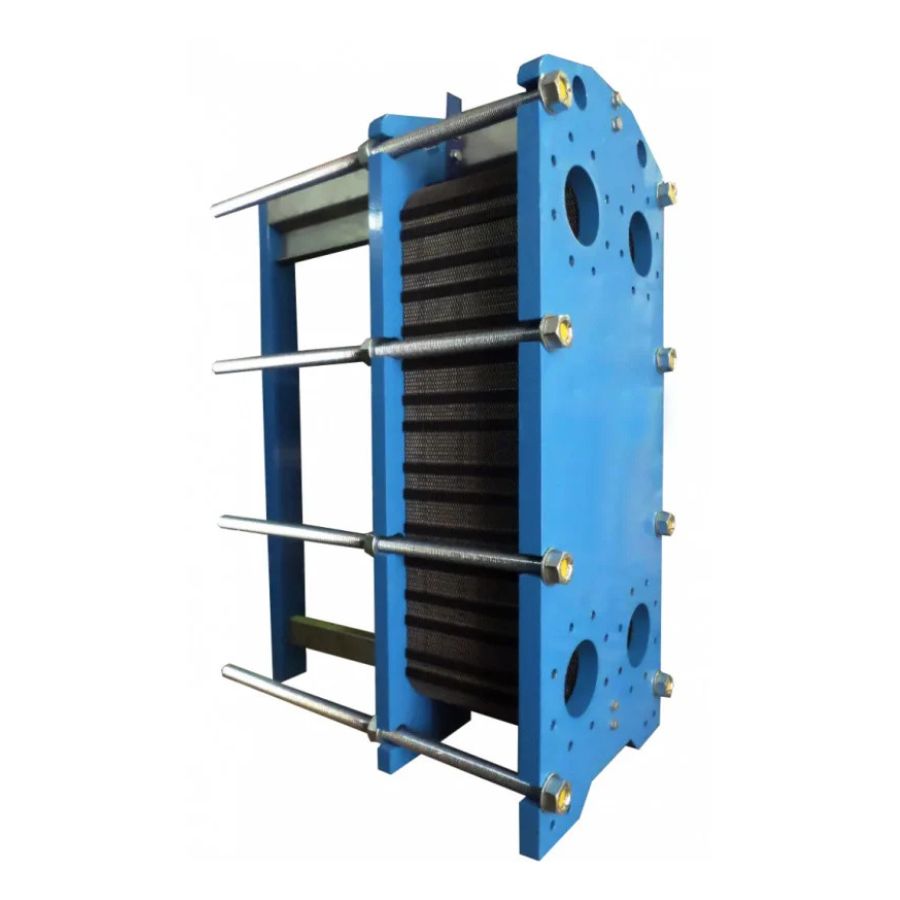

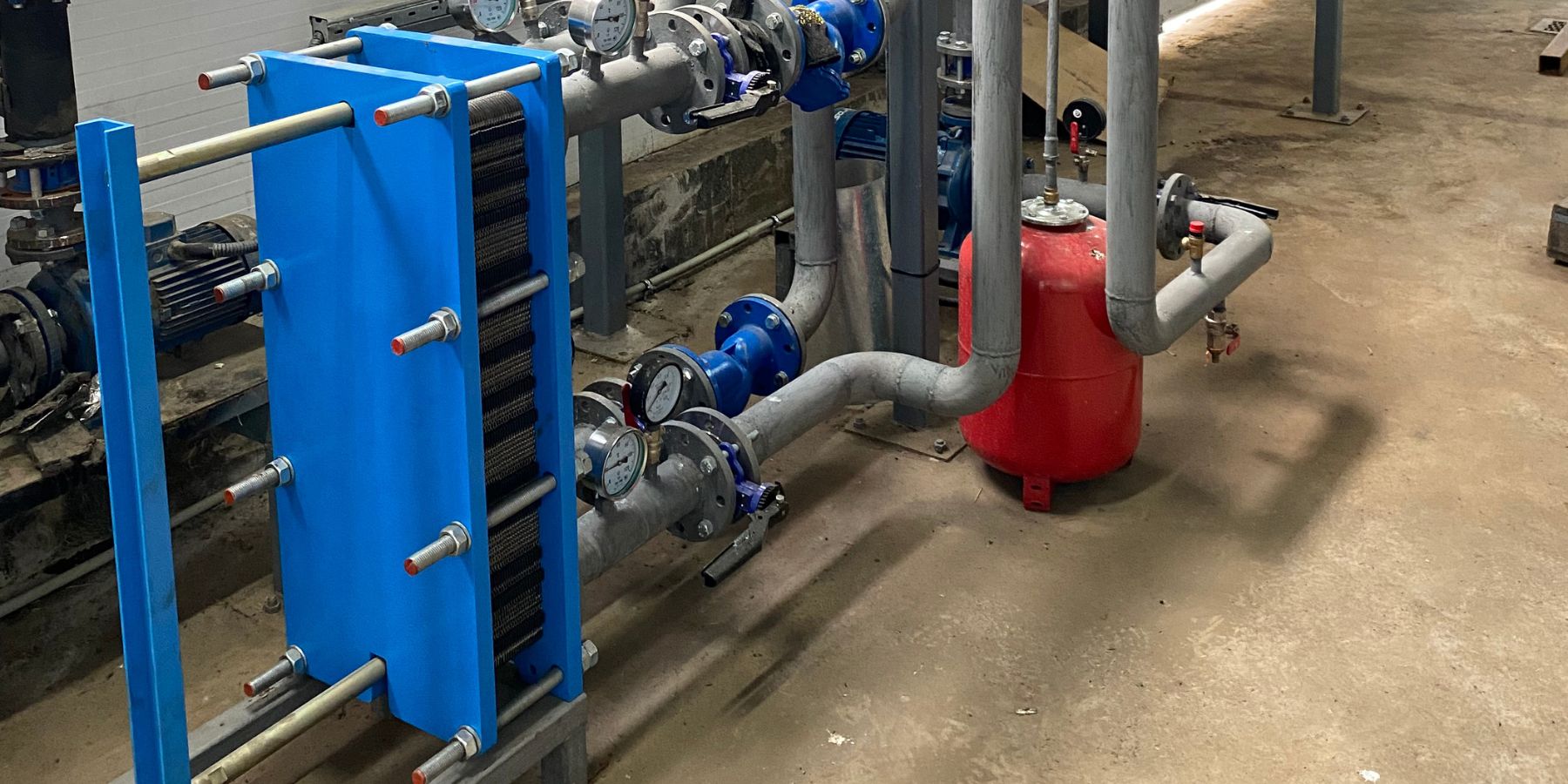

Для розбірних пластинчастих теплообмінників характерні наступні параметри:

    • матеріал пластин: тонколистові сталі (AISI304, AISI316), Титан, Hastelloy, 254SMO та ін.;
    • температура в пластинах носія не перевищує +180°С;
    • тиск в пластинах носія не перевищує 25кгс/см2;
    • поверхня теплообміну одного апарата може значно коливатися (0,1 і 2100 м2) в залежності від призначення;
    • число пластин також коливається від найменших значень (практикують від 7-10 пластин) і до найбільших.

У нас Ви можете купити пластинчасті теплообмінники зі складу та за індивідуальним замовленням.
