Охолодження відіграє ключову роль у багатьох галузях промисловості. Від харчової промисловості до кондиціонування повітря в офісних будівлях – потреба в ефективних системах охолодження неухильно зростає. Одним із найефективніших та найекологічніших методів охолодження є використання крижаної води.
У цій статті ми детально розглянемо технології, пов’язані з використанням крижаної води для охолодження, їхні переваги, сфери застосування та перспективи розвитку на українському ринку.
Читайте також як здійснити розрахунок холодопродуктивності генератора крижаної води

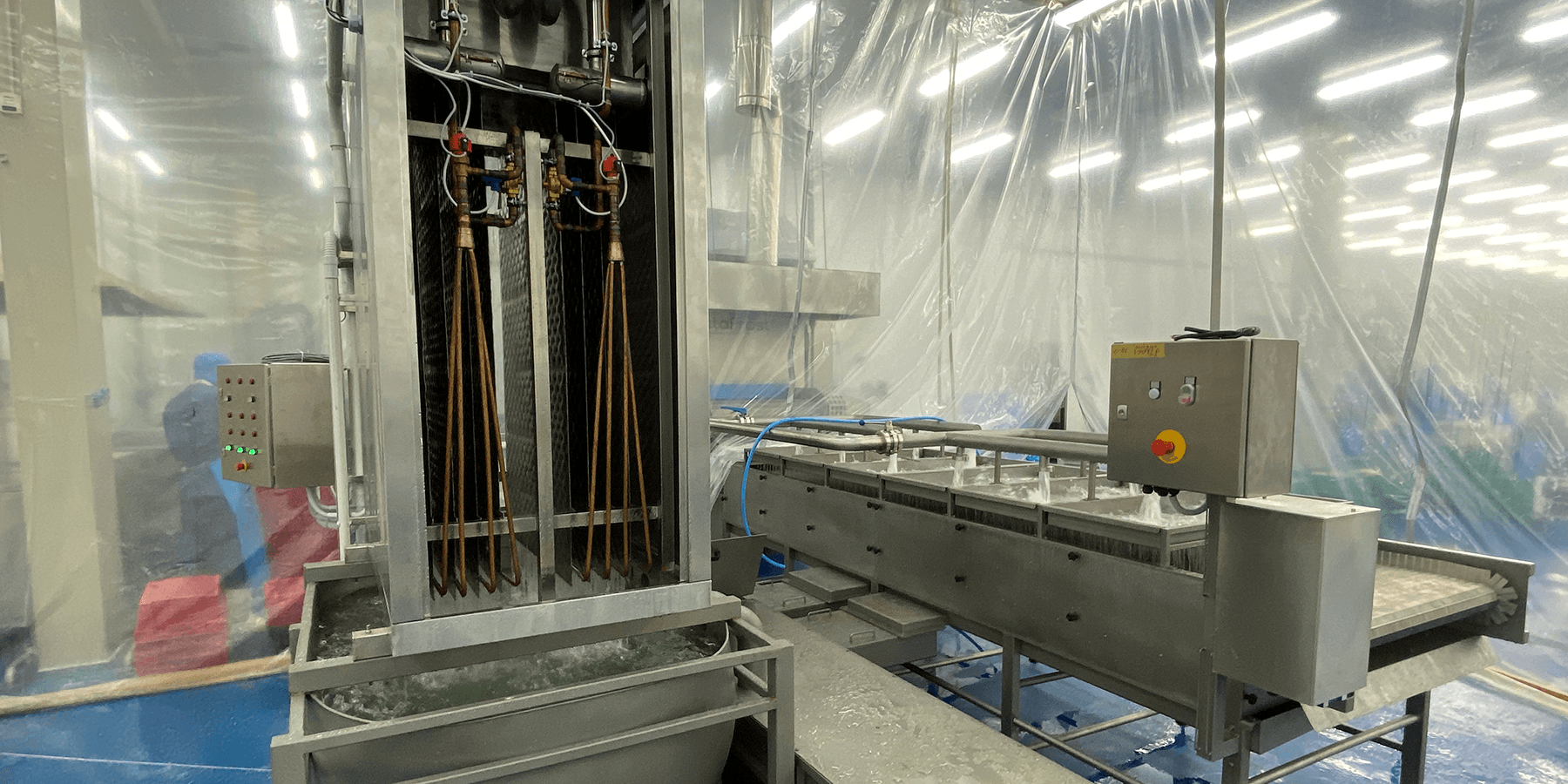

Основи технології крижаної води
Крижана вода – це вода, охолоджена до температури, близької до точки замерзання (зазвичай від 0°C до 4°C), але яка залишається в рідкому стані. Використання крижаної води для охолодження ґрунтується на її високій теплоємності та здатності ефективно поглинати тепло без зміни агрегатного стану.
Ключовим елементом у системах охолодження крижаною водою є генератор крижаної води. Це пристрій, призначений для виробництва води з температурою, близькою до 0°C. Генератори крижаної води працюють за принципом холодильної машини, використовуючи процес компресії та розширення холодоагенту для відведення тепла від води.
Процес виробництва крижаної води включає такі етапи:
- Компресія холодоагенту: Компресор стискає газоподібний холодоагент, що призводить до збільшення його температури і тиску.
- Конденсація: Гарячий газоподібний холодоагент проходить через конденсатор, де він охолоджується і перетворюється на рідину.
- Розширення: Рідкий холодоагент проходить через розширювальний клапан, внаслідок чого його тиск і температура різко знижуються.
- Випаровування: Холодний холодоагент потрапляє у випарник, де він поглинає тепло від води, охолоджуючи її до температури, близької до 0°C.
- Циркуляція: Охолоджена вода потім подається в систему для використання в різних процесах охолодження.
Генератор крижаної води є серцем системи охолодження на основі крижаної води. Він забезпечує постійну подачу охолодженої води в систему, підтримуючи її температуру на заданому рівні. Сучасні генератори крижаної води оснащені автоматизованими системами керування, які дають змогу оптимізувати процес виробництва крижаної води залежно від поточного навантаження та зовнішніх умов.
Рекомендуємо прочитати як відбувається гідроохолодження продуктів крижаною водою
Ефективність роботи генератора крижаної води характеризується коефіцієнтом корисної дії (ККД), який показує відношення корисної холодопродуктивності до витраченої електричної енергії. Сучасні генератори крижаної води можуть досягати ККД до 6-7, що означає, що на кожен кіловат витраченої електроенергії виробляється 6-7 кіловат холоду.
Крім генераторів крижаної води, важливу роль у системах охолодження відіграють інші компоненти, як-от плівкові випарники та льодоакумулятори.
Плівкові випарники являють собою теплообмінники з великою площею поверхні, на якій відбувається випаровування рідкого холодоагенту. Вони забезпечують ефективний теплообмін між холодоагентом і охолоджуваною водою, даючи змогу досягти високої ефективності охолодження за компактних розмірів пристрою.
Льодоакумулятори, в свою чергу, є пристроями для накопичення і зберігання холоду у вигляді льоду. Вони дають змогу створювати запас холоду в періоди низького енергоспоживання (наприклад, уночі) і використовувати його в періоди пікового навантаження, що сприяє вирівнюванню графіка електроспоживання і зниженню витрат на електроенергію.
Використання систем охолодження на основі крижаної води має низку переваг:
Висока енергоефективність: Крижана вода має велику теплоємність, що дає змогу ефективно відводити тепло за мінімальних витрат енергії.
Екологічність: Системи на основі крижаної води використовують воду як теплоносій, що виключає ризик витоку шкідливих холодоагентів.
Гнучкість: Крижана вода може використовуватися для охолодження різних об’єктів і процесів, що робить системи на її основі універсальними.
Стабільність температури: Системи крижаної води забезпечують точну підтримку заданої температури охолодження.
Можливість акумуляції холоду: Використання льодоакумуляторів дає змогу оптимізувати енергоспоживання та знизити експлуатаційні витрати.
Як то кажуть, «Вода камінь точить». Так і системи охолодження на основі крижаної води поступово «виточують» собі місце на ринку, доводячи свою ефективність і економічність у різних галузях промисловості.
Області застосування систем охолодження крижаною водою
Системи охолодження на основі льодяної води знаходять широке застосування в різних галузях промисловості та сферах життя. Розглянемо основні області їх використання:
Харчова промисловість
У харчовій промисловості льодяна вода відіграє критичну роль у забезпеченні безпеки та якості продуктів. Вона використовується для охолодження сировини, готової продукції, а також для підтримки необхідної температури у виробничих приміщеннях.
Наприклад, у молочній промисловості генератори льодяної води застосовуються для швидкого охолодження молока після пастеризації. Це допомагає запобігти росту бактерій і збільшити термін зберігання продукту. У м’ясопереробній промисловості льодяна вода використовується для охолодження м’яса після забою, що сприяє збереженню його якості та збільшенню терміну придатності. Тут можна детально почитати про те, як крижана вода використовується в молочній промисловості.
Хімічна промисловість
У хімічній промисловості системи охолодження льодяною водою застосовуються для контролю температури реакцій, охолодження реакторів і конденсації парів. Точний контроль температури, який забезпечують ці системи, є критично важливим для багатьох хімічних процесів, де навіть невеликі відхилення можуть призвести до браку продукції або аварійних ситуацій.
Фармацевтична промисловість
У фармацевтиці льодяна вода використовується для охолодження реакторів, у яких виробляються лікарські препарати, а також для підтримки необхідної температури у приміщеннях, де зберігаються термочутливі компоненти та готові ліки.
Кондиціювання повітря
Системи кондиціювання повітря на основі льодяної води широко застосовуються у великих офісних будівлях, торгових центрах, готелях та інших об’єктах із великою площею. Вони забезпечують ефективне охолодження повітря при менших витратах енергії порівняно з традиційними системами кондиціювання.
Металургія
У металургійній промисловості льодяна вода використовується для охолодження обладнання, такого як індукційні печі, а також для гарту металів. Швидке та рівномірне охолодження, яке забезпечує льодяна вода, дозволяє отримувати метали із заданими властивостями.
Енергетика
На електростанціях системи охолодження льодяною водою застосовуються для охолодження генераторів та трансформаторів. Це допомагає підвищити ефективність роботи обладнання та продовжити термін його експлуатації.
Медицина
У медичних закладах льодяна вода використовується для охолодження медичного обладнання, такого як магнітно-резонансні томографи, а також для підтримки необхідної температури в операційних і лабораторіях.
Дата-центри
Охолодження серверних приміщень і дата-центрів – ще одна важлива область застосування систем на основі льодяної води. Вони забезпечують ефективне відведення тепла від серверів, підтримуючи оптимальну температуру для їх роботи. Детальніше про охолодження серверних читайте в цій статті
Ефективність застосування систем охолодження льодяною водою в різних галузях можна проілюструвати наступною таблицею:
| Галузь | Середній % зниження споживання енергії | Середній % підвищення продуктивності |
|---|---|---|
| Харчова промисловість | 25% | 15% |
| Хімічна промисловість | 20% | 10% |
| Фармацевтика | 30% | 20% |
| Кондиціювання повітря | 35% | – |
| Металургія | 15% | 8% |
| Енергетика | 10% | 5% |
| Дата-центри | 40% | 25% |
Ці дані показують, що впровадження систем охолодження на основі льодяної води може призвести до значного зниження споживання енергії та підвищення продуктивності в різних галузях.
Системи охолодження крижаною водою – яскравий приклад того, як гарна ідея знайшла широке й ефективне застосування в різних галузях промисловості та повсякденному житті.

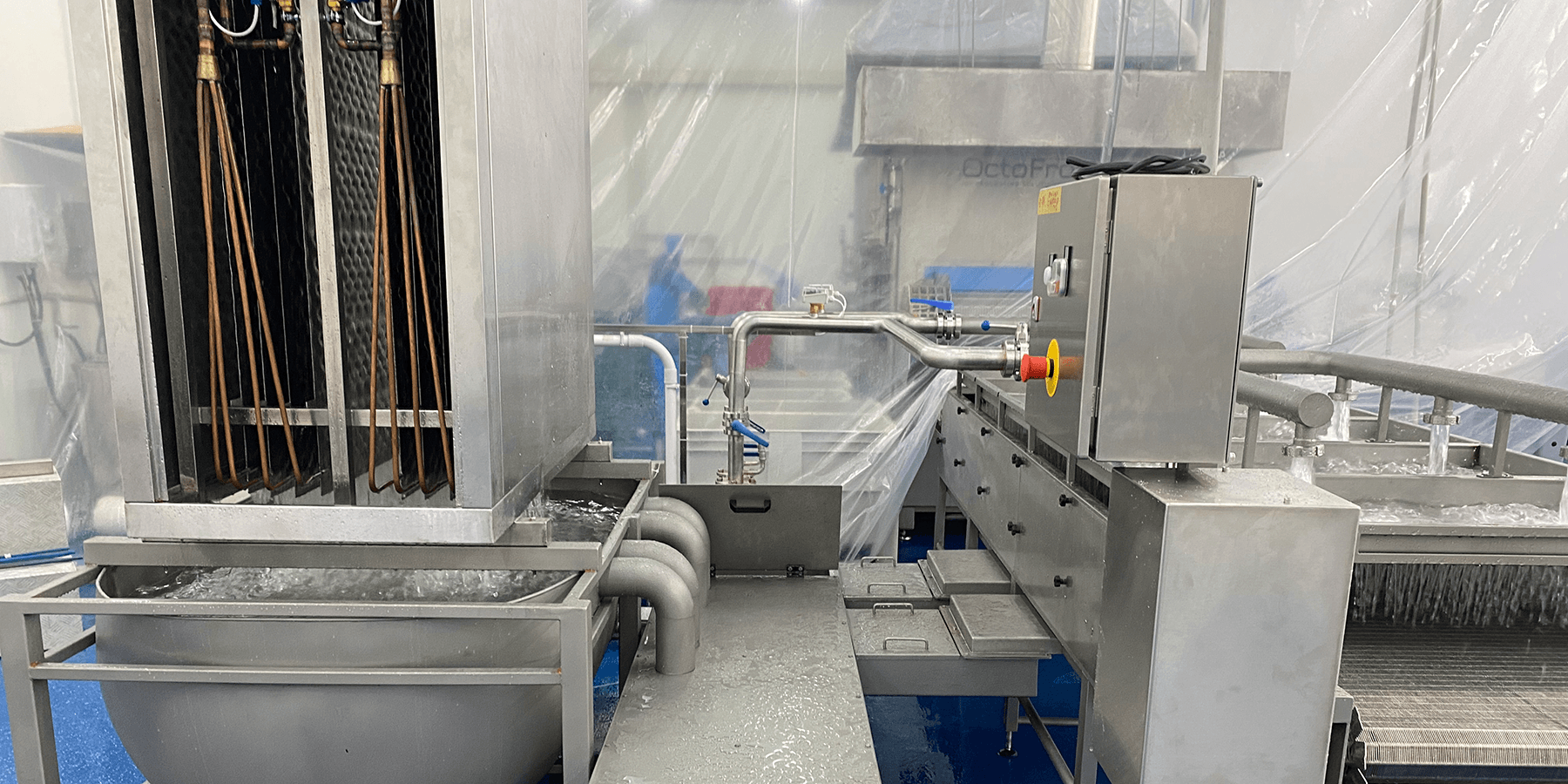

Технологічні інновації в системах охолодження крижаною водою
Розвиток технологій не стоїть на місці, і системи охолодження льодяною водою постійно вдосконалюються. Розглянемо деякі ключові інновації в цій галузі:
- Удосконалені генератори льодяної води
Сучасні генератори льодяної води стають все більш енергоефективними та екологічними. Основні напрямки їх вдосконалення включають:
- Використання інверторних компресорів, які дозволяють плавно регулювати продуктивність системи залежно від поточного навантаження.
- Застосування нових типів холодоагентів з низьким потенціалом глобального потепління (GWP), таких як R32 або R290 (пропан).
- Впровадження систем рекуперації тепла, що дозволяють використовувати відведене тепло для інших потреб, наприклад, для підігріву води.
- Розробку модульних систем, які легко масштабуються під конкретні потреби замовника.
- Інноваційні плівкові випарники
Нові розробки в галузі плівкових випарників спрямовані на підвищення ефективності теплообміну та зменшення габаритів обладнання:
- Використання наноструктурованих поверхонь, що збільшують площу теплообміну.
- Застосування нових матеріалів з підвищеною теплопровідністю.
- Розробка випарників зі змінною геометрією, які адаптуються до зміни навантаження.
- Удосконалені льодоакумулятори
Інновації в області льодоакумуляторів включають:
- Розробку нових матеріалів для фазового переходу (PCM) з покращеними теплофізичними властивостями.
- Створення гібридних систем, що поєднують льодоакумулятори з іншими методами накопичення енергії.
- Впровадження інтелектуальних систем управління, що оптимізують процес накопичення та витрати холоду.
- Інтеграція з відновлюваними джерелами енергії
Одним із перспективних напрямків розвитку систем охолодження льодяною водою є їх інтеграція з відновлюваними джерелами енергії. Це дозволяє знизити залежність від централізованого енергопостачання та зменшити вуглецевий слід:
- Використання сонячних панелей для живлення генераторів льодяної води у денний час.
- Застосування вітрогенераторів для виробництва електроенергії вночі, коли потреба в охолодженні нижча.
- Інтеграція з геотермальними системами для підвищення загальної ефективності охолодження.
- Штучний інтелект і машинне навчання
Впровадження технологій штучного інтелекту та машинного навчання відкриває нові можливості для оптимізації роботи систем охолодження льодяною водою:
- Передиктивне технічне обслуговування, яке дозволяє прогнозувати та запобігати можливим несправностям.
- Адаптивні алгоритми управління, що оптимізують роботу системи в режимі реального часу з урахуванням багатьох факторів.
- Аналіз великих даних для виявлення шаблонів споживання холоду та оптимізації роботи системи у довгостроковій перспективі.
- Мініатюризація та модульність
Тенденція до мініатюризації та модульності систем охолодження льодяною водою дозволяє створювати більш гнучкі та масштабовані рішення:
- Розробка компактних генераторів льодяної води для використання у обмежених просторах.
- Створення модульних систем, які можна легко розширювати або зменшувати залежно від поточних потреб.
- Інтеграція систем охолодження льодяною водою у загальну концепцію “розумного будинку” або “розумного виробництва”.
- Екологічно чисті холодоагенти
Перехід на екологічно чисті холодоагенти – один з ключових напрямків розвитку систем охолодження:
- Використання природних холодоагентів, таких як аміак, CO2 або вуглеводні.
- Розробка нових синтетичних холодоагентів з мінімальним впливом на довкілля.
- Створення систем, які працюють на воді як на холодоагенті.
- Гібридні системи охолодження
Комбінування різних технологій охолодження дозволяє створювати більш ефективні та гнучкі системи:
- Інтеграція систем охолодження льодяною водою з абсорбційними холодильними машинами.
- Комбінування льодоакумуляторів із системами фрікулінгу для максимального використання природного холоду.
- Створення багаторівневих систем охолодження, що адаптуються до різних температурних режимів.
Інновації у системах охолодження льодяною водою не тільки підвищують їх ефективність, але й відкривають нові області застосування. Наприклад, використання мініатюрних систем охолодження льодяною водою у носимих пристроях для персонального охолодження або інтеграція таких систем у “розумний” одяг для спортсменів та працівників гарячих цехів.
Ефективність впровадження інноваційних технологій у системи охолодження льодяною водою можна проілюструвати наступною таблицею:
| Технологія | Потенціал енергозбереження | Скорочення викидів CO2 |
|---|---|---|
| Інверторні компресори | До 30% | До 25% |
| Рекуперація тепла | До 20% | До 15% |
| Інтеграція з ВДЕ | До 50% | До 40% |
| Штучний інтелект і машинне навчання | До 15% | До 10% |
| Екологічні холодоагенти | – | До 30% |
Ці дані показують, що впровадження інноваційних технологій може призвести до значного підвищення енергоефективності та зниження впливу на довкілля.
Економічні аспекти та перспективи розвитку ринку систем охолодження крижаною водою в Україні
Ринок систем охолодження льодяною водою в Україні перебуває на етапі активного зростання. Це зумовлено низкою факторів, включаючи модернізацію промисловості, розвиток сектору комерційної нерухомості та зростаюче усвідомлення важливості енергоефективних рішень.
Економічні переваги систем охолодження льодяною водою включають:
Зниження експлуатаційних витрат
Використання льодяної води для охолодження дозволяє значно скоротити витрати на електроенергію. За оцінками експертів, економія може становити від 20% до 40% порівняно з традиційними системами охолодження.
Оптимізація капітальних витрат
Попри те, що початкові інвестиції в системи охолодження льодяною водою можуть бути вищими, ніж у традиційні системи, довгострокова економія на експлуатаційних витратах робить їх більш вигідними в перспективі.
Підвищення продуктивності
У низці галузей, таких як харчова та фармацевтична промисловість, використання систем охолодження льодяною водою дозволяє покращити якість продукції та підвищити продуктивність.
Відповідність екологічним нормам
З посиленням екологічних вимог інвестиції в екологічно чисті технології охолодження стають не лише бажаними, але й необхідними для багатьох підприємств.
Перспективи розвитку ринку систем охолодження льодяною водою в Україні виглядають багатообіцяючими. За прогнозами аналітиків, очікується щорічне зростання ринку на рівні 8-10% протягом наступних п’яти років. Основними рушіями зростання є:
- Модернізація промислових підприємств, які прагнуть підвищити свою енергоефективність та конкурентоспроможність.
- Розвиток сектору комерційної нерухомості, включаючи будівництво нових торгових центрів, офісних будівель та готелів.
- Державні програми з підвищення енергоефективності та зниження викидів парникових газів.
- Зростання обізнаності про переваги систем охолодження льодяною водою серед потенційних замовників.
Однак існують і певні бар’єри для розвитку ринку:
Високі початкові інвестиції
Попри довгострокову економічну вигоду, високі початкові витрати можуть відлякувати деяких потенційних замовників, особливо малі та середні підприємства.
Нестача кваліфікованих спеціалістів
Установка та обслуговування систем охолодження льодяною водою вимагають специфічних знань та навичок, яких може бракувати на ринку праці.
Інертність мислення
Багато підприємств звикли до традиційних систем охолодження і можуть бути не готові до переходу на нові технології.
Нестабільна економічна ситуація
Економічні коливання та невизначеність можуть стримувати інвестиції в довгострокові проєкти з модернізації систем охолодження.
Для подолання цих бар’єрів і стимулювання розвитку ринку систем охолодження льодяною водою в Україні можуть бути вжиті такі заходи:
Державна підтримка
Запровадження пільгових кредитів, податкових пільг або грантів для підприємств, що впроваджують енергоефективні системи охолодження.Освітні програми
Розвиток спеціалізованих освітніх програм для підготовки кваліфікованих спеціалістів у галузі систем охолодження льодяною водою.Інформаційні кампанії
Проведення інформаційно-просвітницьких заходів для підвищення обізнаності про переваги систем охолодження льодяною водою.Розвиток вітчизняного виробництва
Стимулювання розвитку вітчизняного виробництва компонентів для систем охолодження льодяною водою, що може знизити їх вартість і підвищити доступність.Міжнародна співпраця
Залучення міжнародного досвіду та технологій для прискорення розвитку ринку і підвищення конкурентоспроможності українських підприємств.
Прогноз розвитку ринку систем охолодження льодяною водою в Україні можна представити у вигляді наступної таблиці:
| Рік | Обсяг ринку (млн грн) | Зростання ринку (%) | Частка на загальному ринку холодильного обладнання (%) |
|---|---|---|---|
| 2024 | 1300 | 8.3 | 15 |
| 2025 | 1430 | 10.0 | 17 |
| 2026 | 1580 | 10.5 | 19 |
| 2027 | 1740 | 10.1 | 21 |
| 2028 | 1910 | 9.8 | 23 |
Ці прогнози засновані на поточних тенденціях ринку і можуть коригуватися залежно від змін економічної ситуації та державної політики.
Висновок
Системи охолодження крижаною водою є передовим рішенням у галузі промислового та комерційного охолодження. Їхні переваги – висока енергоефективність, екологічність і гнучкість застосування – роблять їх дедалі привабливішими для широкого спектра галузей.
Ключові компоненти цих систем – генератори крижаної води, плівкові випарники та льодоакумулятори – постійно вдосконалюються, відкриваючи нові можливості для підвищення ефективності та розширення сфер застосування.
Ринок систем охолодження крижаною водою в Україні перебуває на стадії активного зростання, і перспективи його розвитку мають багатообіцяючий вигляд. Однак для реалізації цього потенціалу необхідні спільні зусилля всіх зацікавлених сторін: виробників, споживачів, держави та наукової спільноти.
Впровадження інноваційних систем охолодження крижаною водою може стати важливим кроком на шляху до підвищення енергоефективності та конкурентоспроможності української економіки, а також до поліпшення екологічної ситуації в країні.
