Охолодження технологічного обладнання (гартівної ванни) (Україна, Донецька обл., м.Дружківка; 2018р.)


Чиллери для охолодження промислового обладнання

Вихідні дані для проектування

Холодопродуктивність 3 х 91 кВт
Споживана потужність установки 3 х 35,7 кВт
Охолоджувана рідина вода
Початкова температура рідини +17°С
Кінцева температура рідини +12°C
Температура навколишнього середовища +35°C

Поставлене обладнання

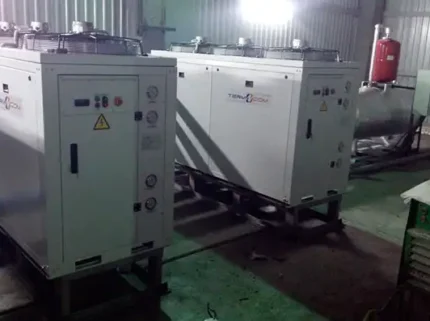

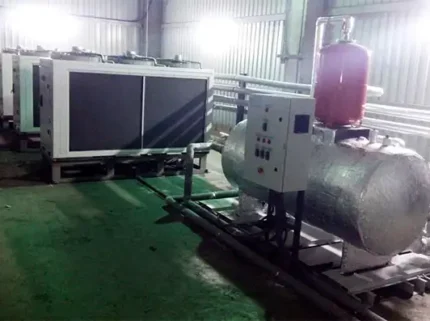

Система охолодження гартівної ванни на базі 3х чиллерів моноблочного виконання і гідромодуля.

База комплектуючих

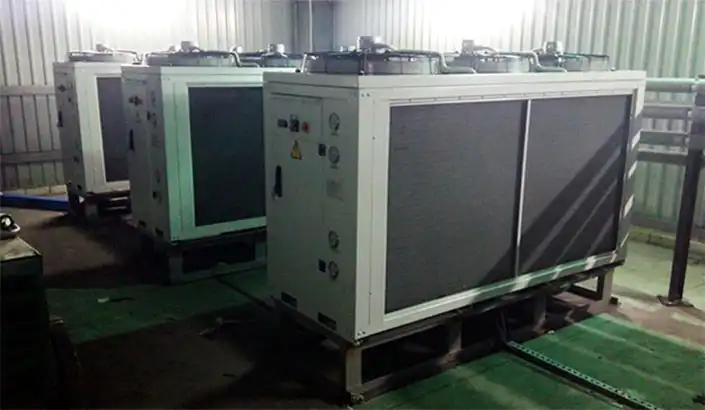

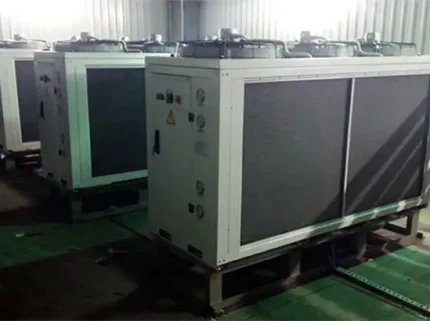

Чиллер:

  • компресор «Bitzer» (Німеччина) спіральний;
  • конденсатор «Leel» (Чехія);

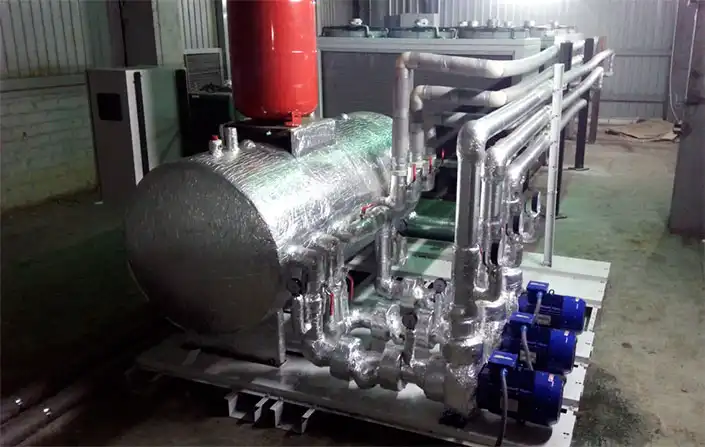

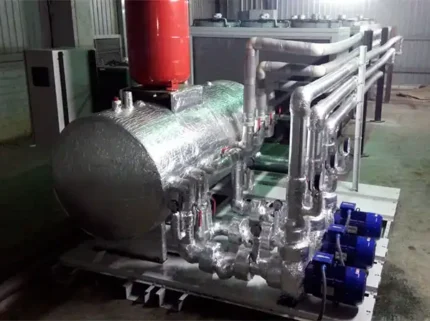

Гідравлічний модуль:

  • контури «чиллер – ємність», «ємність – споживач» на базі насоса «Speroni» (Італія);
  • накопичувальна ємність 1000л.

Чиллери для охолодження гартівної ванни Охолодження винни метизів Охолодження гартівної ванни Система охлаждния гартівної ванни

Технологічний процес: Охолодження ванни для гарту метизів. Встановлене обладнання дозволяє поліпшити якість продукції, що випускається завдяки прискоренню охолодження виробів після формування.

Поставлена задача: Охолодження ванни для загартування метизів водою через проміжний теплообмінник вода/вода.

Для вирішення задачі було поставлено 3 незалежних чилера моноблочного виконання, підключених до гідравлічного модулю. Гідромодуль оснащений баком, що акумулює, об'ємом 1000л, з якого відбувається подача охолодженої води на лінію термообробки. Кількість води, що подається, регулюється за допомогою частотного перетворювача, який змінює витрату рідини в залежності від показань датчика температури на лінії термообробки.
Наявність трьох незалежних агрегатів дозволяє продовжувати повноцінну роботу лінії у разі виходу з ладу одного з них.

Завдяки встановленню холодильного обладнання лінія отримала можливість зменшити кількість браку і підвищити якість продукції, що випускається, в літній період.
