Чиллер це обладнання, що забезпечує точне регулювання температури та підтримку безперервної роботи систем, завдяки фреоновому або аміачному холодильному контуру. Іншими словами – чіллер це промислова холодильна машина, призначена для охолодження рідини шляхом відбору тепла та його подальшого відведення
У цій статті ми детально розберемо, що таке чиллер, як він працює, з яких вузлів складається та чому його роль стала критично важливою для промисловості, енергетики, ІТ-інфраструктури та багатьох інших сфер.
Содержание
Що таке чіллер? Які характеристики основні та в яких галузях він застосовується?
Що таке чіллер?
Це промислова холодильна машина, призначена для охолодження рідини-теплоносія до заданої температури. Машина працює за принципом парокомпресійного або абсорбційного циклу. Охолоджена вода або гліколева суміш потім розподіляється через трубопроводи до споживачів холоду. Чіллери замінили старі децентралізовані системи охолодження ще у 1902 році, коли перша установка запрацювала у торговому центрі Детройта.
Під час вибору чіллера варто звертати увагу на надійних виробників, які забезпечують стабільну роботу та високу ефективність обладнання. Наші чіллери T-CLIM – це оптимальне поєднання продуктивності та пристосування до умов експлуатації в Україні.
Для підбору чіллера під конкретні потреби радимо переглянути весь асортимент у каталозі. Переходьте за посиланням, щоб купити чіллер, отримати фахову консультацію або дізнатися вартість устаткування.
Які у чіллерів основні характеристики?
Головною характеристикою залишається холодопродуктивність, яку вимірюють у кіловатах. Коефіцієнт енергоефективності (EER) показує, скільки холоду отримуємо на одиницю витраченої енергії. Тип компресора – гвинтовий, спіральний, поршневий або центробіжний – визначає надійність та діапазон потужностей. Температурний режим роботи обмежує сфери використання. Спосіб відведення тепла (повітряне чи водяне охолодження конденсатора) впливає на габарити та місце розміщення.
Що таке чіллер у промисловому застосуванні, розкривають конкретні галузі:
- Системи кондиціювання великих будівель та бізнес-центрів
- Харчова промисловість (молокозаводи, м’ясокомбінати, пивоварні)
- Фармацевтичне виробництво та дослідницькі лабораторії
- Обробка пластмас методом лиття під тиском
- Металообробна промисловість для охолодження верстатів та інструментів
- Медичні заклади (МРТ-сканери, операційні блоки)
- Дата-центри та серверні приміщення
Вимоги до параметрів відрізняються залежно від специфіки галузі. Ось порівняльна таблиця ключових характеристик:
Галузь застосування | Температура теплоносія | Пріоритетні характеристики |
Кондиціювання приміщень | +5…+12°C | Енергоефективність, низький шум |
Харчова промисловість | -5…+5°C | Надійність, гігієнічність, стабільність |
Фармацевтика | +3…+8°C | Точність підтримки температури ±0,5°C |
Дата-центри | +12…+18°C | Цілодобова надійність, резервування |
Пластмасова індустрія | +8…+15°C | Швидкість охолодження, продуктивність |
Розвинені країни Європи сьогодні орієнтуються на чіллери з природними холодоагентами та системи з фрікулінгом. Тренд знижує споживання електроенергії на 30-40% порівняно з класичними установками. Абсорбційні машини активно впроваджують там, де є доступ до утилізованого тепла від когенераційних установок. Український ринок поступово рухається у цьому напрямку, орієнтуючись на європейські стандарти енергоефективності.
Чиллер – це зайві витрати чи додатковий прибуток?
Чиллер це інвестиція у стабільність виробництва. Високоефективні чиллери з частотним регулюванням забезпечують точність підтримання температури в межах ±0,5°C. Це прямо впливає на якість кінцевого продукту та зменшує відсоток браку. Виробники пластмас, наприклад, фіксують покращення геометрії виробів на 8-12% після встановлення сучасних систем охолодження.
Економічний ефект від впровадження енергоефективних чиллерів перевищує початкові вкладення вже через 1,5-2,5 роки. Чиллер це обладнання, яке окупається швидше більшості виробничих інвестицій. Американські дослідження показують річну економію електроенергії до 340 тисяч доларів на одному заводі після встановлення сучасних енергоефективних систем охолодження. Українським виробникам варто орієнтуватися на ці показники при плануванні модернізації.
Основні фактори швидкої окупності чиллерів
- Зниження споживання електроенергії на 35-60% порівняно з застарілими системами
- Скорочення витрат на ремонт через підвищену надійність сучасного обладнання
- Зменшення технологічного браку на 10-15% завдяки стабільній температурі
- Продовження терміну служби основного технологічного обладнання
Спроби економити на холодильному обладнанні призводять до простоїв, які коштують у 5-10 разів дороже початкових інвестицій. Європейський досвід показує: компанії з сучасними системами охолодження мають на 25-30% вищу продуктивність і конкурентоспроможність на ринку.
Показник | Старі системи | Сучасні чиллери | Економія |
Термін окупності (роки) | – | 1,5-2,8 | – |
Зменшення браку продукції | – | 10-15% | До 20% витрат |
Витрати на обслуговування (річні) | 100% | 60-70% | 30-40% |
З яких основних компонентів складається чіллер?
Парокомпресійний чіллер виробництво якого складає понад 95% світового виробництва холодильних машин, містить чотири головні елементи, які забезпечують холодильний цикл, це:
- компресор
- конденсатор
- дросельний пристрій
- випарник
Кожен елемент виконує конкретну функцію у замкненому контурі. До компресорів належать поршневі, гвинтові, спіральні та відцентрові типи. Конденсатори бувають з повітряним або водяним охолодженням. Як дросельний пристрій використовують терморегулювальний вентиль або електронний розширювальний клапан. Система також включає допоміжне обладнання: ресивери, маслоподільники, фільтри-осушувачі, запірну арматуру.
Абсорбційний чіллер працює за іншим принципом і має відмінну конструкцію. Замість компресора встановлюють генератор, абсорбер та насос розчину. Генератор виділяє холодоагент з розчину під дією тепла. Абсорбер поглинає пари холодоагента у сорбенті. Конденсатор і випарник функціонують аналогічно до парокомпресійних машин. Найпоширенішими є системи вода-бромід літію та аміак-вода.
Надійність обладнання критично залежить від компресора у парокомпресійних системах та від герметичності абсорбера у абсорбційних. Компресор зазнає найбільших механічних навантажень і споживає основну потужність. Його відмова зупиняє всю систему. Теплообмінники (випарник та конденсатор) також потребують регулярного обслуговування через забруднення поверхонь. Якість холодоагента та масла безпосередньо впливає на термін служби компресора.
Абсорбційний чіллер - це альтернатива компресорному обладнанню?
Абсорбційний чіллер це холодильна машина, яка працює на тепловій енергії замість електричної. Саме тут криється головна відмінність від компресорних систем. Промислові підприємства з надлишком теплової енергії від технологічних процесів можуть отримати реальну економію. Водночас треба розуміти обмеження цієї технології.
Потужність установки грає критичну роль у виборі між абсорбційним та компресорним рішенням. Абсорбційний чіллер це економічно виправдана інвестиція для систем від 100 кВт холодопродуктивності. Менші установки рідко окупаються через високу початкову вартість. Більші системи на 500-2000 кВт показують найкращі результати, особливо при безперервній роботі. Ось основні критерії доцільності встановлення:
- наявність відходів тепла з температурою 80-180°C
- щоденна робота мінімум 10-12 годин
- обмеження електричної потужності об’єкта
- довгостроковий горизонт експлуатації (від 15 років)
Ідеальні варіанти – наявність когенераційної установки, котельні, промислової печі або дизель-генератора. Температурний потенціал джерела впливає на ефективність циклу. Одноступеневі машини працюють від 80°C, двоступеневі потребують понад 140°C. Параметри джерел тепла показано в таблиці:
Джерело тепла | Температура, °C | COP абсорбційного чіллера | Тип системи |
Сонячні колектори | 70-95 | 0,6-0,7 | Одноступенева |
ТЕЦ (гаряча вода) | 90-120 | 0,7-0,8 | Одноступенева |
Вихлопні гази ДВЗ | 130-180 | 0,9-1,1 | Двоступенева |
Пряме спалювання газу | 160-200 | 1,1-1,3 | Двоступенева |
Компресорні чіллери виграють там, де потрібна гнучкість навантаження або швидкий запуск. Абсорбційна техніка важко переносить часті пуски-зупинки та різкі зміни режимів. Для кондиціонування офісів краще підійдуть класичні рішення. А от для промислових об’єктів з постійним холодопостачанням абсорбційні машини дають відчутну перевагу при правильній інтеграції з енергосистемою підприємства.
Як працює парокомпресійний чіллер? Покроковий опис процесу охолодження
Чіллер переносить тепло від охолоджуваної води до навколишнього середовища через замкнутий контур холодоагенту. Хладагент циркулює між чотирма основними елементами: компресором, конденсатором, дросельним вентилем та випарником. У випарнику він забирає тепло від води, а в конденсаторі віддає його в атмосферу або охолоджуючу воду. Цикл повторюється безперервно, поки працює установка.
Робочий процес базується на фазових переходах хладагенту між рідким і газоподібним станом. При низькому тиску речовина кипить при температурі нижче нуля, поглинаючи велику кількість енергії. При високому тиску та температурі вона конденсується, віддаючи цю енергію назовні. Компресор створює потрібну різницю тисків між двома частинами системи. Дросельний вентиль регулює потік рідкого хладагенту в зону низького тиску.
Розуміння принципів роботи допомагає правильно експлуатувати обладнання та запобігати поломкам.

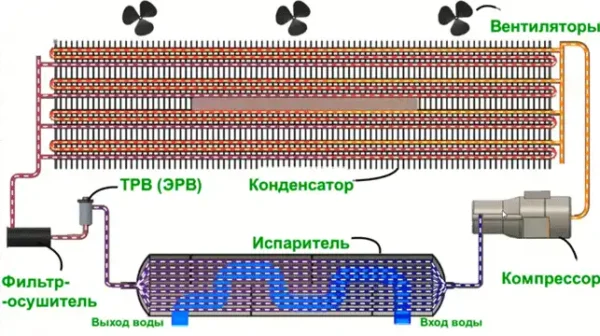

Контур холодоагенту – короткий опис парокомпресійного циклу
Замкнутий контур складається з трубопроводів, що з’єднують чотири основні апарати холодильної машини. Хладагент рухається по колу завдяки роботі компресора. Цикл називається парокомпресійним, бо основне стискання відбувається у вигляді пари.
Повний оборот речовини включає послідовні стадії:
- випаровування при низькому тиску
- стискання в компресорі
- конденсацію при високому тиску
- розширення через дросель
Між випарником і компресором хладагент існує як насичена або перегріта пара. Між конденсатором і дроселем він перебуває в рідкому стані. Частка пари після дроселя становить 20-30% від загальної маси.
Теплий і холодний потоки в холодильному циклі
Холодний потік формується у випарнику, де хладагент кипить при температурі нижче за температуру води. Тепло переходить від теплішого тіла до холоднішого через стінки теплообмінника. Інтенсивність теплообміну залежить від площі поверхні та різниці температур. Кипіння супроводжується великим поглинанням енергії без зміни температури самого хладагенту.
Теплий потік виникає в конденсаторі, куди надходить гаряча пара після компресора. Температура пари значно перевищує температуру охолоджуючого середовища. Спочатку пара охолоджується до точки конденсації, потім конденсується при постійній температурі, віддаючи приховану теплоту пароутворення. Утворена рідина може додатково охолоджуватись на 3-5°C нижче температури конденсації у спеціальній секції теплообмінника.
Сумарна кількість тепла, відведена в конденсаторі, завжди більша за кількість тепла, забрану у випарнику. Різниця дорівнює роботі, витраченій компресором на стискання пари. Ця робота перетворюється на тепло і також відводиться через конденсатор. Баланс енергії в системі підпорядковується першому закону термодинаміки.
Тепловідвід надлишкового тепла з системи. Чим і за рахунок чого
Конденсатор відводить тепло від гарячої пари хладагенту до зовнішнього середовища. У чиллерах з повітряним охолодженням використовуються вентилятори, що продувають повітря через оребрені теплообмінники. Площа оребрення збільшує поверхню контакту з повітрям у 15-20 разів. Швидкість повітря становить 2-4 м/с для ефективного теплообміну.
У машинах з водяним охолодженням конденсатор працює як кожухотрубний теплообмінник. Вода циркулює всередині труб, а хладагент конденсується зовні. Охолоджуюча вода нагрівається на 5-7°C і направляється до градирні для охолодження. У градирні вода розбризкується і охолоджується випаровуванням та контактом з повітрям.
Процес дроселювання та що б було без нього?
Дросельний вентиль різко знижує тиск рідкого хладагенту перед входом у випарник. Рідина проходить через вузький отвір, де тиск падає в 3-5 разів за частки секунди. При зниженні тиску частина рідини миттєво випаровується, забираючи тепло у решти рідини. Температура суміші знижується до значення, потрібного для охолодження води.
Без дроселювання довелося б використовувати детандер – розширювальну машину, що виконує корисну роботу. Детандер складний у виготовленні та експлуатації, особливо для роботи з двофазною сумішшю. Його застосування збільшило б вартість обладнання в кілька разів. Для промислових чиллерів економія від детандера не виправдовує додаткових витрат та ускладнення конструкції.

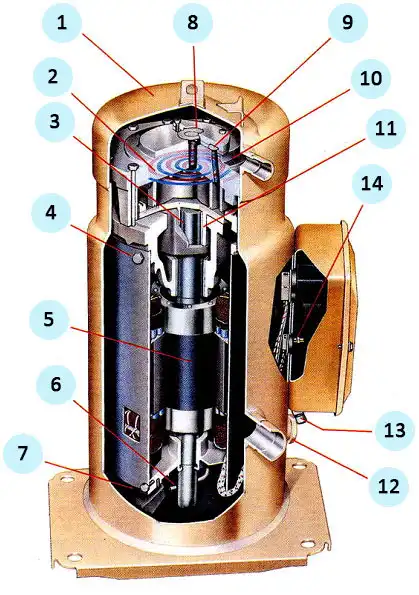

Компресор – головний агрегат холодильної машини
Компресор підтримує різницю тисків між випарником та конденсатором, забезпечуючи циркуляцію хладагенту. Він всмоктує пару з випарника, стискає її та нагнітає в конденсатор під високим тиском. Потужність компресора становить 70-80% від загальної потужності, споживаної чиллером. Вибір типу компресора визначає характеристики всієї холодильної машини.
Сучасні компресори обладнані частотними перетворювачами для плавного регулювання продуктивності. Зміна частоти обертання дозволяє економити 30-40% електроенергії при неповному навантаженні. Система захисту контролює температуру обмоток двигуна, тиск нагнітання та рівень мастила. При критичних відхиленнях параметрів компресор автоматично вимикається, запобігаючи поломці.
Тепловий баланс у холодільному контурі – практичне значення
Тепловий баланс показує, скільки енергії надходить і відводиться з кожного елемента системи. У випарнику поглинається холодопродуктивність Q₀, яку треба забрати від охолоджуваної води. Компресор додає роботу стискання N. У конденсаторі відводиться сума Q₀ + N. Знання балансу допомагає правильно підібрати потужність теплообмінників.
Холодильний коефіцієнт показує, скільки холоду виробляється на одиницю витраченої електроенергії. Для сучасних чиллерів він становить 2,5-4,0 залежно від температурних умов. Це означає, що на кожний кВт електроенергії виробляється 2,5-4 кВт холоду. Чим менша різниця між температурами кипіння та конденсації, тим вищий коефіцієнт.
Холодильна автоматика – як працює та що контролює?
Контролер постійно зчитує показники датчиків температури на вході та виході води з випарника. Він керує роботою компресора, вентиляторів конденсатора та насосів залежно від навантаження. Коли температура води досягає заданого значення, частина компресорів вимикається або знижує обороти. При зростанні навантаження система автоматично вмикає додаткові компресори.
Датчики тиску контролюють тиск у випарнику та конденсаторі, запобігаючи виходу за допустимі межі. Датчики рівня стежать за кількістю хладагенту у різних частинах системи. Реле потоку перевіряє циркуляцію води через випарник. Якщо потік води зупиняється, автоматика миттєво вимикає компресор, щоб не заморозити воду в теплообміннику.
Охолодження води в чиллері
Вода надходить до випарника з температурою близько +12°C після нагрівання у фанкойлах або технологічному обладнанні. У кожухотрубному випарнику вона проходить по трубках, омиваних ззовні киплячим хладагентом. Швидкість води становить 1-2 м/с для ефективного теплообміну без великих втрат тиску. Температура на виході знижується до +7°C або до іншого заданого значення.Пластинчасті випарники забезпечують компактність при високій ефективності теплообміну. Вода та хладагент рухаються в тонких каналах між гофрованими пластинами.
Які бувають види чіллерів?
Чіллери класифікують за кількома основними критеріями, кожен з яких визначає особливості роботи та сферу застосування обладнання. Найважливіший поділ – за типом холодильного циклу:
- Парокомпресійні машини використовують механічне стиснення холодоагенту в компресорі, тоді як абсорбційні працюють на теплі від зовнішніх джерел – пари, гарячої води або прямого нагріву.
- Абсорбційні системи особливо вигідні там, де є доступне скидне тепло від виробничих процесів.
За конструкцією конденсатора розрізняють повітряне та водяне охолодження:
- Повітряні моделі відводять тепло через вентилятори безпосередньо в атмосферу, водяні – через градирню або інший теплообмінник. Існують також системи з виносним конденсатором, де компресорний блок встановлюють всередині приміщення, а конденсатор виносять назовні.
- Чіллер з водяним охолодженням компактніший та ефективніший, але потребує додаткового обладнання для циркуляції води. Повітряні системи простіші в монтажі, проте займають більше місця.
Тип компресора суттєво впливає на продуктивність та надійність:
- Поршневі компресори використовують у малопотужних системах до 200 кВт
- Спіральні (scroll) – до 50 кВт
- Гвинтові – від 70 до 750 кВт
- Відцентрові – понад 500 кВт.
За температурним діапазоном холодоносія виділяють:
- Високотемпературні установки (від +5 до +20°C)
- Середньотемпературні (від -10 до +5°C)
- Низькотемпературні (нижче -10°C).
Робоча температура зовнішнього середовища також має значення:
- стандартні моделі працюють до -10°C
- спеціальні – до -25°C.
За місцем установки обирають:
- внутрішнє виконання обладнання
- зовнішнє виконання обладнання
Реверсивні системи з тепловим насосом можуть не лише охолоджувати, але й нагрівати теплоносій, що робить їх універсальними для цілорічної експлуатації.
Системи free-cooling використовують низькі температури зовнішнього повітря взимку для природного охолодження без включення компресора, знижуючи енергоспоживання до 90%.
Вибір типу залежить від конкретних умов: потужності, температурних вимог, доступності води та простору для монтажу.
Порівняння основних типів чіллерів
Критерій класифікації | Типи | Діапазон потужності | Переваги | Недоліки |
Холодильний цикл | Парокомпресійні | 5-2000 кВт | Висока ефективність, компактність | Споживають електроенергію |
Абсорбційні | 100-5000 кВт | Використовують скидне тепло | Громіздкі, повільний пуск | |
Тип конденсатора | Повітряне охолодження | 5-750 кВт | Не потребують води, простий монтаж | Нижча ефективність, шумні |
Водяне охолодження | 50-6000 кВт | Компактні, ефективні, тихі | Потрібна градирня або водопостачання | |
Тип компресора | Поршневі | 5-200 кВт | Надійні, недорогі | Вібрація, обмежена потужність |
Спіральні (scroll) | 10-150 кВт | Тихі, менше обслуговування | Обмежений діапазон | |
Гвинтові | 70-750 кВт | Широкий діапазон, стабільні | Вища ціна | |
Відцентрові | 500-6000+ кВт | Максимальна продуктивність | Дорогі, складне обслуговування |
Приклади застосування різних типів чіллерів
- Лазерна різка металу – чіллер з водяним охолодженням (5-20 кВт) відводить тепло від CO2-лазера потужністю 6 кВт, підтримуючи температуру ±1°C, що забезпечує стабільність довжини хвилі та точність різу до 0,1 мм.
- Хімічний завод з абсорбційним чіллером – система потужністю 2 МВт використовує пару від ТЕЦ для охолодження технологічних ліній, економлячи до 1,5 МВт електроенергії порівняно з компресорними установками при виробництві полімерів.
- Дата-центр з free-cooling – гібридна система з повітряним чіллером 500 кВт та природним охолодженням працює у режимі free-cooling 6 місяців на рік при температурі нижче +10°C, знижуючи річне енергоспоживання на 35%.
Переваги та недоліки різних типів чіллерів
Чіллер може бути з повітряним або водяним охолодженням конденсатора. Повітряне охолодження спрощує монтаж і знижує початкові витрати. Не потрібна градирня, немає ризику замерзання води взимку. Але енергоефективність падає в спеку, коли навантаження максимальне. Водяне охолодження дає стабільну роботу цілий рік і економить до 30% електроенергії. Проте воно вимагає додаткового обладнання – насосів, градирень, систем водопідготовки. Ось порівняння ключових параметрів:
Тип охолодження | EER/COP | Капітальні витрати | Експлуатаційні витрати | Площа установки |
Повітряне | 2,5-3,5 | Нижчі на 20-30% | Вищі на 25-40% | Менша |
Водяне | 4,0-6,0 | Вищі | Нижчі | Більша |
Компресори теж бувають різні – спіральні, гвинтові, центробіжні. Спіральні чіллери надійні й тихі, підходять для потужності до 200 кВт. Гвинтові машини працюють в діапазоні 150-1500 кВт, добре регулюються за навантаженням. Центробіжні агрегати починаються від 500 кВт, найефективніші на великих об’єктах. Основні критерії вибору:
- температурний режим роботи й кліматична зона;
- необхідна холодопродуктивність і режим навантаження;
- наявність технічних приміщень і комунікацій;
- вартість електроенергії та інших енергоносіїв;
- вимоги до рівня шуму та екологічності.
Помилка в підборі обладнання обходиться дорого. Занадто потужна машина працює з низькою ефективністю й частими пусками. Слабка не забезпечує потрібної температури в пікові години. Досвідчений інженер врахує всі нюанси – від розрахунку теплових навантажень до гідравлічної обв’язки системи. Він підбере оптимальну конфігурацію, що забезпечить баланс між капітальними та експлуатаційними витратами протягом 15-20 років служби установки.
Чому чиллер це оптимальне рішення для охолодження?
Чиллер це єдина система, яка здатна забезпечити стабільне охолодження великих площ при мінімальних експлуатаційних витратах. Сучасні промислові об’єкти, офісні центри та торгові комплекси потребують потужності від 100 до 5000 кВт холоду. Локальні кондиціонери з такими навантаженнями просто не справляються.
Реальних альтернатив чиллерам для середніх та великих об’єктів не існує. Абсорбційні установки потребують потужного джерела тепла, що рідко буває на виробництвах. Адіабатичне охолодження працює лише в сухому кліматі. Прямий фреоновий контур обмежений відстанню 50-70 метрів від зовнішнього блоку. Тільки чиллер дає потрібну гнучкість, надійність та економічну ефективність для сучасних інженерних систем будівель.
Часті питання (FAQ)
Чіллер це промислова холодильна машина, яка охолоджує воду або гліколеву суміш до потрібної температури. Охолоджена рідина потім подається через трубопроводи до обладнання, яке потребує охолодження – системи кондиціювання, виробничі лінії, серверні або медичне обладнання.
Термін окупності сучасних чіллерів становить 1,5-2,8 роки завдяки зниженню споживання електроенергії на 35-60% порівняно зі старими системами. Додаткова економія виходить від зменшення браку продукції на 10-15% та скорочення витрат на ремонт на 30-40%.
Чіллер з повітряним охолодженням простіший у монтажі й не потребує градирні, але менш ефективний у спеку. Чіллер з водяним охолодженням економить до 30% електроенергії, компактніший та працює стабільніше цілий рік, проте вимагає додаткового обладнання для циркуляції води.
Абсорбційний чіллер це холодильна машина, яка працює на тепловій енергії замість електричної. Він використовує відходи тепла від котелень, ТЕЦ або промислових процесів. Економічно виправданий для систем від 100 кВт при наявності джерела тепла з температурою 80-180°C.
Парокомпресійний чіллер складається з чотирьох головних елементів: компресор стискає холодоагент, конденсатор відводить тепло назовні, дросельний пристрій знижує тиск, а випарник забирає тепло від води. Додатково система включає ресивери, фільтри, автоматику та захисні пристрої.
Чіллери застосовують у системах кондиціювання великих будівель, харчовій та фармацевтичній промисловості, при обробці пластмас, охолодженні верстатів, у медичних закладах для МРТ-сканерів та операційних блоків, а також у дата-центрах для охолодження серверного обладнання.
Вибір залежить від потужності: поршневі компресори підходять до 200 кВт, спіральні – до 150 кВт, гвинтові працюють в діапазоні 70-750 кВт, а відцентрові використовують для систем понад 500 кВт. Гвинтові компресори найпопулярніші завдяки широкому діапазону та стабільній роботі.
Free-cooling – це режим, коли чіллер використовує низькі температури зовнішнього повітря взимку для природного охолодження без включення компресора. Це знижує енергоспоживання до 90% у холодну пору року та дає річну економію електроенергії близько 35%.
Високоефективні чіллери з частотним регулюванням забезпечують точність підтримання температури в межах ±0,5°C. Така точність критично важлива для фармацевтичного виробництва, дата-центрів та виробництва пластмас, де відхилення температури впливає на якість продукції.
Для об’єктів з холодопродуктивністю від 100 до 5000 кВт локальні кондиціонери неефективні. Чіллер це єдина система, яка забезпечує централізоване охолодження великих площ при мінімальних експлуатаційних витратах. Прямий фреоновий контур обмежений відстанню 50-70 метрів, тоді як чіллер може постачати холод на будь-яку відстань через водяний контур.
