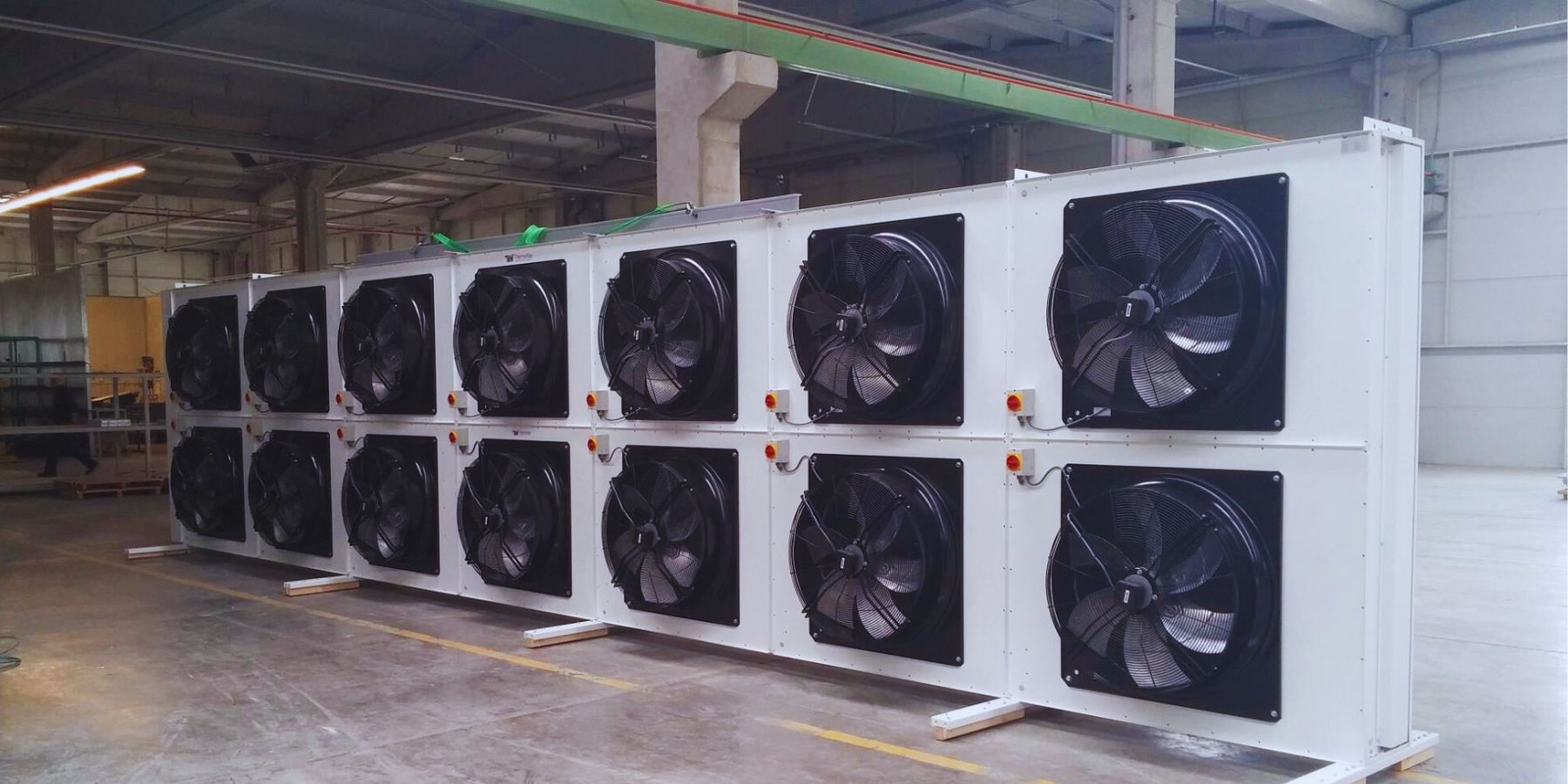

Купити драйкулер "під ключ" в Україні
Ми пропонуємо купити драйкулер (суху градирню) від провідних європейських виробників з постачанням на об’єкт у найкоротші терміни.
Наші менеджери нададуть вам всю необхідну інформацію! Оформіть заявку на розрахунок або зв’яжіться з нами за контактними номерами телефонів, щоб зробити підбір драйкулера, дізнатись яка буде драйкулер ціна та отримати комерційну пропозицію.
Купити драйкулер з адіабатичним охолодженням
ЯК МИ ПРАЦЮЄМО
оформлення технічного завдання
Вивчаємо дані та специфіку вашого завдання. Надаємо вам на затвердження технічне завдання.
Проектування та розрахунки
Розробляємо технічне рішення, розраховуємо теплове навантаження і готуємо детальну комерційну пропозицію
Узгодження рішення
Презентуємо проект із зрозумілими схемами, пояснюємо принцип роботи та відповідаємо на всі запитання. Укладаємо договір поставки.
Монтаж з гарантією якості
Встановлюємо обладнання силами спеціалізованих бригад з дотриманням усіх вимог безпеки
Запуск системи та навчання
Налаштовуємо автоматику, навчаємо ваших співробітників керуванню системою та укладаємо договір сервісного обслуговування
Хочете дізнатися, яка буде суха градирня ціна для вашого об’єкта?
і в найкоротші терміни ви отримаєте
- Розрахунок вартості системи з урахуванням монтажних робіт
- Техніко-економічне порівняння декількох варіантів технічних рішень
- Розрахунок економії електроенергії та інших енергоресурсів
- Розрахунок термінів окупності капітальних витрат
Промислове охолодження з мінімальними витратами з урахуванням області застосування
Сухі градирні застосовуються в різних виробництвах, які мають потребу в охолодженні технологічного обладнання та виробленого продукту. Останніми роками у зв’язку з підвищенням вартості енергоресурсів драйкулери знайшли широке застосування в машинобудуванні, металургії, енергетиці, харчовій промисловості та інших галузях.
Крім виробництва, купити суху градирню може бути ефективно для використання в системах кондиціонування повітря спільно з чиллерами. Термодинамічна межа сухих градирень, що становить 5°С, дає змогу використовувати їх для охолодження конденсатора чиллера.
Металургія
Виробництво пластмас

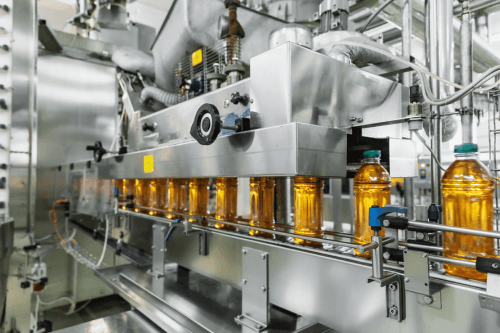

Харчова промисловість
Нафтохімія
Енергоефективне охолодження з терміном окупності до 2-х років
Проєктні рішення нашої компанії спрямовані на оптимальні капітальні вкладення і мінімальні експлуатаційні витрати на охолодження
У разі необхідної холодопродуктивності обладнання 270-300 кВт у режимі роботи +15/+20˚С, при впровадження системи фрикулінгу підприємство отримує:
- Зниження споживання електроенергії на 25%
- Окупність капітальних витрат на впровадження системи фрикулінгу протягом 1,5 років.
- Додатковий прибуток за рахунок економії енергоресурсів
Купити драйкулер (суху градирню) зі складу або під замовлення
ДРАЙКУЛЕР КУПИТИ ЗІ СКЛАДУ
Ви можете в мінімальні терміни драйкулер купити повної заводської готовності в моноблочному виконанні в комплекті з гідромодулем і шафою керування.
Термін поставки продукції, що випускається серійно, становить від 1 до 4 тижнів
ІНДИВІДУАЛЬНІ ГОТОВІ РІШЕННЯ
Індивідуальний проєкт не означає дорогий. Розробка індивідуального рішення вимагає більших часових витрат, але Ваша система буде максимально враховувати всі можливі особливості Вашого виробництва.
Термін поставки системи охолодження, спроектованої за індивідуальним замовленням на базі драйкулера, становить від 4 до 6 тижнів
НАШІ КЛІЄНТИ
Що отримують клієнти, працюючи з нами
⭐️ Готове рішення «під ключ»
– вам не доведеться розбиратися в технічних нюансах. Наші інженери проведуть обстеження об’єкта, розрахують навантаження і запропонують оптимальний драйкулер саме під вашу задачу.
⭐ Економія електроенергії до 40%
– у порівнянні з іншими системами охолодження наш агрегат окупиться за 1.5-2 роки завдяки високій енергоефективності.
⭐ Сервіс без головного болю
– уклавши договір сервісного обслуговування сухої градирні, ми зможемо взяти на себе всі питання обслуговування, діагностики та ремонту. Працюємо за договорами з фіксованою вартістю та гарантованим часом реагування.
⭐ Вимірювані результати
– в договорі ми фіксуємо конкретні параметри системи охолодження, відстежуємо їх в процесі виконання пусконалагоджувальних робіт і надаємо замовнику.
⭐ Довгострокове партнерство
– ми завжди залишаємося на зв’язку і готові прийти до вас на допомогу, навіть після завершення проекту.
Середня оцінка клієнтів 4.62/5 ⭐
Драйкулер проти спеки – чому українські підприємства масово переходять на сухе охолодження
Драйкулер прийшов до нас з Європи, де воду економлять уже щонайменше тридцять років. По-простому – це суха градирня, система охолодження, яка працює без випаровування води. Уявіть радіатор вашого авто, тільки розміром як вантажівка і з десятком потужних вентиляторів. Оце і є драйкулер.
В Україні перші драйкулери з’явилися на підприємствах західних компаній – Nestle, Carlsberg, Philip Morris. У них корпоративні стандарти вимагають мінімізувати споживання води. А потім і наші виробничники придивилися – виявилося, річ вигідна. Особливо коли тариф на воду зростає кожні пів року.
Принцип роботи драйкулера настільки простий, що навіть… навіть прикро, що ми раніше не здогадалися масово їх використовувати. Гаряча вода або гліколь із технологічного процесу надходить у теплообмінники. Вентилятори проганяють через них повітря. Тепло йде в атмосферу, охолоджена рідина повертається в процес. Жодного контакту води з повітрям, жодного випаровування, жодних втрат.
Найцікавіше – драйкулер працює ефективніше, чим холодніше надворі. Тобто взимку, коли у нас мінус 10–15°C, він видає максимальну продуктивність при мінімальному енергоспоживанні. Деякі підприємства взагалі вимикають чилери з жовтня по квітень – вистачає самих драйкулерів.
Види драйкулерів за принципом дії
За принципом дії драйкулери поділяють на сухі та зрошувані.
- Сухі градирні забезпечують охолодження завдяки нижчій температурі довкілля щодо температури охолоджуваної рідини.
- Зрошувані градирні використовують принцип адіабатичного охолодження і здатні охолоджувати робочу рідину до температур, які на 4-5К нижчі за температуру навколишнього середовища.
Охолоджувані теплоносії: вода, розчини етилен- або пропіленгліколю – у пропорціях, що запобігають кристалізації розчину за низьких температур.
Зверніть увагу: Температура теплоносія в системах охолодження на базі драйкулера (системи фрикулінгу) не може бути нижчою за температуру навколишнього середовища.
Системи охолодження на базі драйкулера (фрікулінгу) різняться:
ЗА ПРИЗНАЧЕННЯМ:
1) Для зняття повного теплового навантаження: Незалежно від температури довкілля, драйкулер компенсує всі теплові навантаження від охолоджуваного обладнання.
2) Для зняття пікового навантаження: Суха градирня працює в системі спільно з чиллером. У холодний період працювати буде тільки градирня і в разі, коли навантаження на неї виходить за її граничне значення, вмикається чиллер для компенсації відсутньої холодопродуктивності. Застосування фрикулінгу в такій конфігурації дає змогу значно знизити споживання електроенергії на охолодження.
3) Для резервування холоду: у разі виходу з ладу чилера або драйкулера, вмикається запасний драйкулер, що дасть змогу підприємству продовжити роботу.
ЗА ТИПОМ ПІДКЛЮЧЕННЯ:

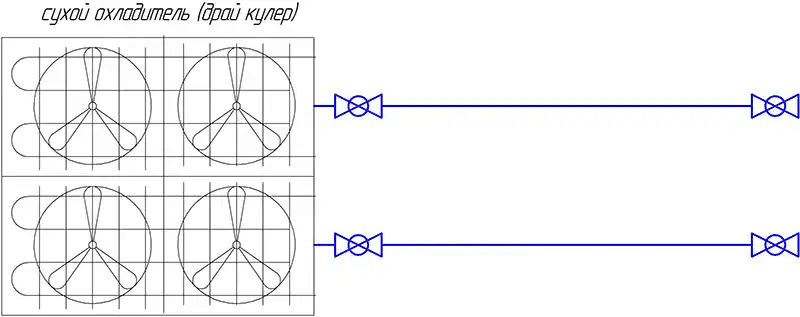

1) Прямого підключення: охолоджувана рідина подається насосом безпосередньо до сухої градирні, після чого вже охолоджена рідина йде на теплообмінник споживача. Таким чином знімається все теплове навантаження з охолоджуваного обладнання. Недоліком такого способу підключення є можливість розмерзання градирні за умови неможливості використання антифризів як теплоносія.
2) З проміжним теплообмінником: Для захисту драйкулера від розмерзання в зимову пору року має бути застосовано проміжний теплообмінник (контур драйкулер-теплообмінник із гліколевим розчином як проміжним теплоносієм), який розміщується в приміщенні, де температура не опускається нижче 0˚C.
3) Із власним гідромодулем спільно з чилером. У такій системі в теплу пору року охолодження забезпечує чиллер, у холодну – драйкулер, який споживає значно менше електроенергії, що забезпечує енергоефективність усієї системи. Перевагами такої схеми є:
– У разі виходу з ладу чилера вмикається драйкулер, що дасть змогу підприємству продовжити часткову роботу;
– У разі, коли навантаження на драйкулер виходить за його граничне значення, вмикається чиллер для компенсації відсутньої холодопродуктивності. У такій системі контроль і управління режимами роботи обладнання повністю автоматизовані.
Найбільша енергоефективність досягається шляхом використання чилера і сухої градирні в теплу пору року, і виключно сухої градирні в холодну пору року. При застосуванні цієї схеми щорічна економія електроенергії становить до 40%.
Фахівці компанії «Термоком» допоможуть Вам з підбором оптимального варіанту охолоджувальної системи з урахуванням особливостей Вашого виробництва.

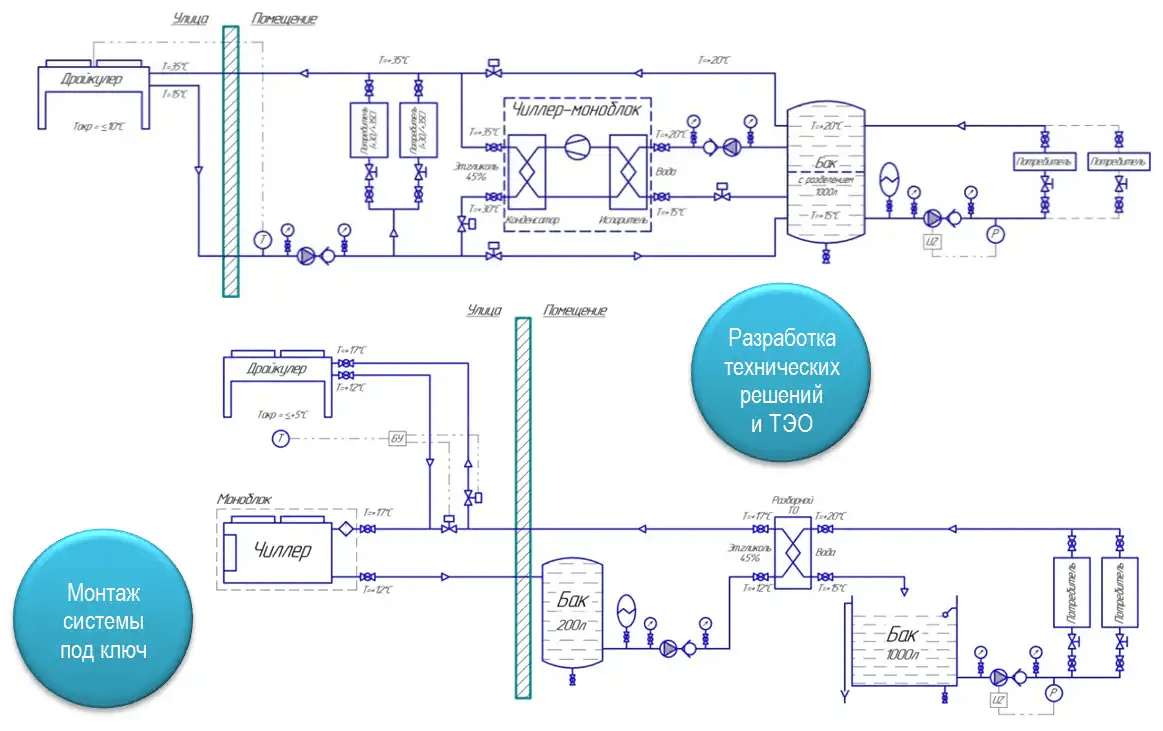

Приклади типових схем систем фрикулінгу на базі драйкулерів

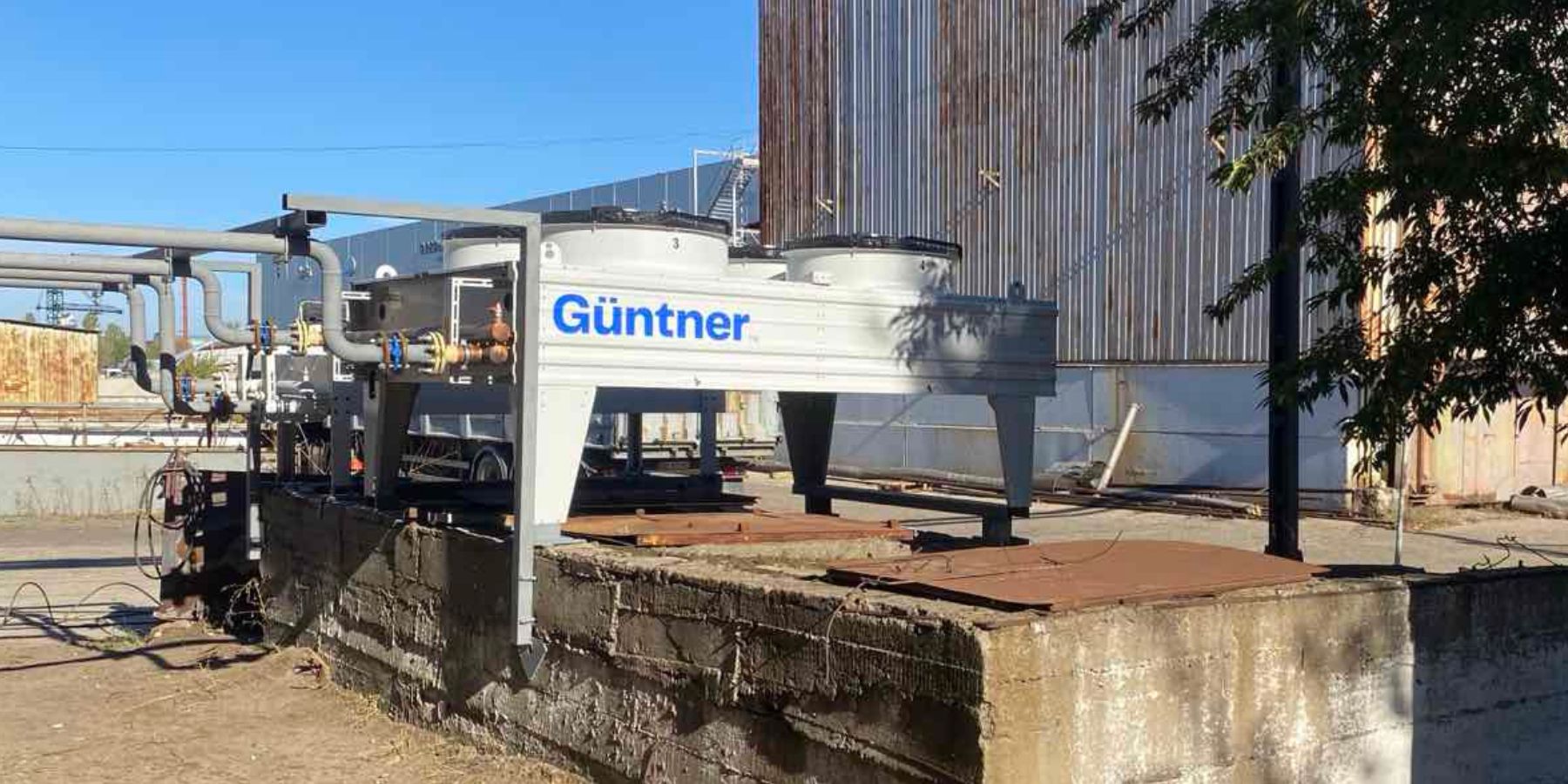

ДРАЙКУЛЕР ЦІНА ТА ЇЇ ЗАЛЕЖНІСТЬ ВІД РОЗРАХУНКОВИХ ПАРАМЕТРІВ
Драйкулер ціна залежить від багатьох факторів. На неї насамперед впливають розрахункові параметри, такі як:
- Розрахункова температура навколишнього середовища. Що нижча температура навколишнього середовища, то дешевше установка;
- Розрахункова температура вхідної рідини;
- Розрахункова температура рідини, що виходить;
- Необхідна потужність (кВт). Чим більша потужність сухої градирні, тим вища суха градирня ціна;
- Внутрішній гідравлічний опір драйкулера;
- Охолоджувана рідина (на параметри агрегату впливають в’язкість і теплоємність охолоджуваної рідини).
Крім того, необхідно окремо зазначити, що чим більшою є різниця між розрахунковою температурою довкілля і температурою рідини на виході з драйкулера, тим нижча ціна.
ПЕРЕВАГИ ТА НЕДОЛІКИ ДРАЙКУЛЕРА ПЕРЕД ІНШИМИ СИСТЕМАМИ ОХОЛОДЖЕННЯ
Основною перевагою сухої градирні відносно інших систем охолодження, таких як чиллер, є короткий термін окупності
Переваги перед випарною градирнею:
Закритий контур сухої градирні, в якому розміщується охолоджувана рідина, має масу переваг перед градирнями відкритого типу, а саме:
- Можливість застосування антифризних рідин;
- Ізоляція охолоджуваної рідини драйкулера від негативного впливу атмосфери (пил, домішки та інше), що зі свого боку позначається на довговічності трубопроводів і насосного обладнання сухої градирні.
- Циркулюючий замкнутим контуром теплоносій не випаровується;
- Простота монтажу та сервісного обслуговування, зручність експлуатації;
- Можливості масштабування: нові охолоджувальні блоки легко впровадити в уже працюючу систему охолодження;
- Корпус виконано з оцинкованої сталі, що запобігає корозії і дає змогу встановлювати його на вулиці;
- Особливою перевагою сухої градирні є короткий термін окупності;
- Використання драйкулера не призводить до забруднення навколишнього середовища.
Недоліки:
- Основний недолік цих систем охолодження – залежність від температури вуличного повітря. У літній період, під час сильної спеки, коли від обладнання потрібна максимальна ефективність, продуктивність драйкулера зменшується. Градирні не можуть охолодити воду нижче температури навколишнього середовища.
- У холодну пору року існує можливість розмерзання драйкулера.
Що потрібно знати перед тим як купити суху градирню
Купити суху градирню – це не те саме, що зайти в магазин за кондиціонером. Тут потрібен розрахунок, розуміння процесів, правильний підбір потужності. І отут починається найцікавіше…
Потужність драйкулера підбирається, виходячи з теплового навантаження вашого обладнання. Грубо кажучи, якщо у вас компресорна станція виділяє 500 кВт тепла, драйкулер повинен ці 500 кВт відвести. Але! Є нюанс – ефективність роботи залежить від різниці температур. Чим більша різниця між температурою охолоджуваної рідини й повітрям, тим краще охолодження.
Українські реалії вносять свої корективи. Влітку у нас буває і +35°C, і +40°C у тіні. Взимку – мінус 20°C запросто. Суха градирня повинна працювати в обох режимах. Тому при виборі дивимося на:
- діапазон робочих температур
- систему захисту від замерзання
- можливість роботи з гліколевими сумішами
- наявність частотного регулювання вентиляторів
Ну і, звичайно, сертифікацію. В Україні з цим суворо – суха градирня повинна мати всі необхідні документи для промислового обладнання.
СИСТЕМИ УПРАВЛІННЯ ДРАЙКУЛЕРОМ
- Увімкнення/Вимкнення вентиляторів для ступеневої підтримки необхідної температури охолоджуваної рідини;
- Частотне регулювання швидкості обертання вентиляторів (для зменшення споживання вентиляторами електроенергії);
- Автоматичне регулювання температур виходу рідини;
- Автоматичне керування витратою рідини за умови мінливого навантаження;
НЕБЕЗПЕКА РОЗМЕРЗАННЯ
У зимовий період часу існує небезпека розмерзання, а згодом розриву трубопроводу сухої градирні, в якому циркулює вода.
Щоб уникнути розмерзання слід:
- Не вимикати циркуляційний насос;
- Підтримувати постійне теплове навантаження;
- Використовувати в системі розчин пропілен/етилен гліколю (або іншу незамерзаючу рідину);
Суха градирня - влаштування та принцип роботи
Суха градирня є закритим трубчастим теплообмінником, у якому замкнутим контуром циркулює охолоджувана рідина. Охолодження теплоносія в сухій градирні відбувається завдяки припливу повітря з довкілля, яке нагнітають осьові вентилятори: вентилятори (кулери) всмоктують навколишнє повітря і спрямовують його на нагріті теплоносієм пластини теплообмінника; завдяки процесам теплообміну повітря охолоджує пластини, які, своєю чергою, охолоджують теплоносій, що надалі йде на споживача.
Оскільки драйкулер призначений переважно для зовнішнього використання, як охолоджувальну рідину в ньому використовують воду з антифризом, що запобігає намерзанню всередині трубопроводу сухої градирні.
Якщо виникає необхідність у посиленні напору повітря, що нагнітається в суху градирню, у драйкулерах замість осьових використовуються потужні відцентрові вентилятори.
У конструкцію драйкулера входить: повітряний теплообмінний блок, відцентрові вентилятори, керовані регуляторами частотного перетворювача, що, своєю чергою, також заощаджує електроенергію внаслідок зменшення частоти обертання, а також дає змогу домогтися точнішої температури рідини на виході. Драйкулер підключається до стандартної трифазної мережі електроживлення частотою 50 Гц.

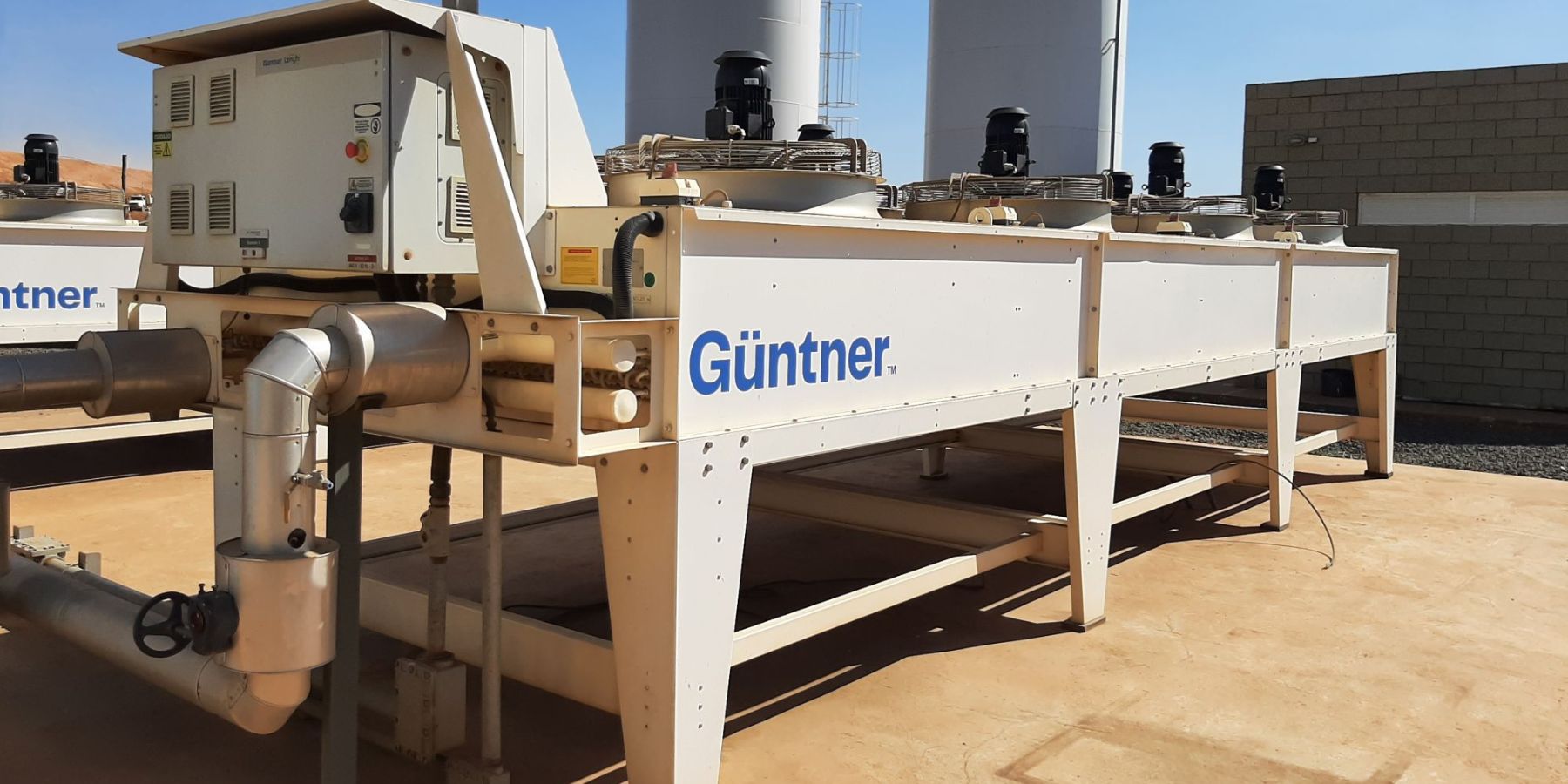

Суха градирня GUNTNER купити
Безумовним лідером на світовому ринку сухих градирень є агрегати виробництва компанії Guntner (Німеччина). Конструктивні особливості та переваги:
- Батарею драйкулера для охолодження рідини виконано з міді з алюмінієвим ребрами (FineOx/MicroOx).
- Антикорозійний корпус сухої градирні забезпечує впродовж тривалого часу повне збереження функціональності та первісного вигляду агрегату.
- Завдяки різноманіттю конструкцій ці системи охолодження можна адаптувати до будь-яких умов за місцем встановлення обладнання.
- Вентилятори драйкулерів виробництва Ziehl-Abegg (Німеччина) мають низьке енергоспоживання і оснащені захистом від внутрішнього перегріву двигуна вентилятора, що подовжує термін експлуатації обладнання.
FAQ: відповідаємо на найчастіші запитання
Мінімальне, якщо чесно. Раз на квартал – продувка теплообмінників стисненим повітрям. Раз на рік – перевірка вентиляторів, підтягування з’єднань, перевірка автоматики. Якщо є адіабатична система – промивка форсунок. Все. Ніякої хімії, ніяких аналізів води, ніякої заміни наповнювачів.
Тут два варіанти. Перший – спочатку проектувати систему із запасом, щоб драйкулер справлявся навіть в екстремальну спеку. Другий – використовувати гібридні драйкулери з адіабатичним доохолодженням або працювати в парі з чилером. В Україні другий варіант популярніший.
Драйкулер ціна починається від 3000 євро за моделі малої потужності (до 50 кВт) і може досягати 100 000 євро для промислових установок на 1000+ кВт. Суха градирня ціна формується з декількох факторів: потужності охолодження, типу теплообмінника (мідь дорожче алюмінію на 30-40%), кількості та типу вентиляторів (EC-мотори дорожчі AC на 20-25%), наявності адіабатичної системи (+15-20% до вартості). В Україні драйкулер ціна також включає доставку та монтаж — це ще 10-15% від вартості обладнання.
Залежить від моделі та режиму роботи. Сучасні драйкулери з EC-вентиляторами та шумоізоляцією дають 65-70 дБ на відстані 10 метрів при повному навантаженні. Вночі, коли працюють на 30-40% потужності – взагалі не чутно. Є спеціальні малошумні версії для міської забудови.
При правильному обслуговуванні – 20-25 років легко. Теплообмінники з алюмінію або міді із захисним покриттям практично вічні. Вентилятори міняються раз на 10-12 років, але це витратний матеріал.
Звісно можна, і навіть потрібно! Взимку драйкулери працюють максимально ефективно. Головне – використовувати незамерзаючі теплоносії (гліколеві суміші) та слідкувати за концентрацією. Багато підприємств взимку взагалі відключають чилери і працюють тільки на драйкулерах – це називається фрікулінг.
