Теплові насоси стають дедалі популярнішими завдяки своїй ефективності в обігріві та охолодженні приміщень. Проте для багатьох залишається загадкою, як саме вони працюють і з яких елементів складаються. У цій статті ми розберемо основні компоненти теплового насоса, щоб ви могли краще зрозуміти, як ця система перетворює енергію з навколишнього середовища в комфортну температуру у вашому домі.

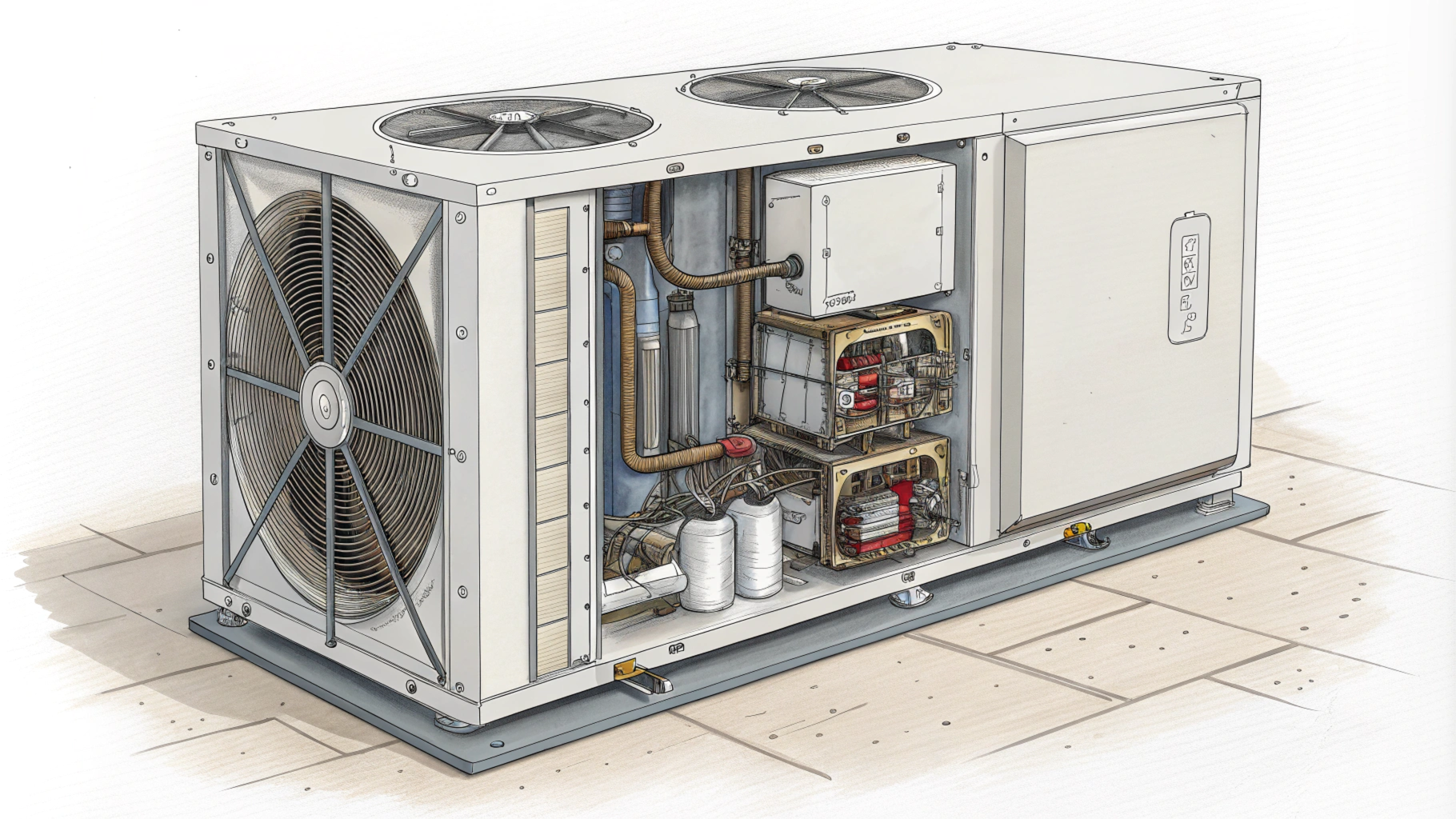

Основні елементи теплового насоса
Будь-який тепловий насос складається з кількох ключових компонентів, які працюють спільно, щоб переносити тепло з одного середовища в інше.
1. Випарник
Випарник – це елемент, у якому відбувається забір тепла з зовнішнього середовища. Це може бути повітря, вода або ґрунт. Усередині випарника циркулює холодоагент, який поглинає тепло, переходячи з рідкого стану в газоподібний.
Особливості випарника:
Забирає тепло з зовнішнього середовища (повітря, вода, ґрунт);
Працює з холодоагентом, що переходить у газоподібний стан.
2. Компресор
Компресор – це серце теплового насоса. Його завдання – стискати газоподібний холодоагент, що надійшов із випарника. Стискання підвищує температуру газу, роблячи його придатним для обігріву. Компресор споживає електроенергію, але завдяки високій ефективності теплового насоса це споживання значно менше, ніж у традиційних методах опалення.
3. Конденсатор
Після компресора нагрітий газ надходить у конденсатор. У цьому вузлі тепло передається в систему опалення або гарячого водопостачання. Холодоагент при цьому охолоджується й повертається в рідкий стан.
4. Дросельний клапан
Дросельний клапан – це елемент, який регулює тиск холодоагенту. Після конденсатора холодоагент проходить через цей клапан, втрачаючи тиск і готуючись до наступного циклу у випарнику. Це замикає коло роботи теплового насоса.
5. Контролер
Сучасні теплові насоси оснащені розумними контролерами. Вони регулюють роботу системи, оптимізуючи продуктивність, контролюючи температуру й перемикаючи режими роботи (обігрів або охолодження). Без цього елемента керування системою було б надзвичайно складним.
Додаткові вузли й аксесуари
Хоча основні елементи залишаються незмінними, тепловий насос може бути доповнений різними вузлами залежно від моделі й специфіки експлуатації.
1. Насоси та теплообмінники
Для перенесення тепла між джерелом (ґрунт, повітря, вода) і системою опалення використовуються циркуляційні насоси й теплообмінники. Це обов’язкові елементи для ефективної роботи.
Основні особливості:
Насоси забезпечують рух теплоносія;
Теплообмінники використовуються для безпечного розділення контурів.
2. Системи захисту
Для запобігання поломкам теплові насоси оснащуються різними датчиками й захисними механізмами, такими як:
Датчики тиску для контролю роботи компресора;
Системи захисту від замерзання й забруднень.
- Теплові реле. У цій статті розповідають, чому спрацьовує теплове реле на насосі
3. Баки-акумулятори тепла
У деяких системах встановлюються спеціальні ємності для зберігання гарячої води або тепла. Це дозволяє знизити навантаження на систему в пікові моменти.
Вартість компонентів теплового насоса
Компоненти теплового насоса мають різну вартість залежно від моделі, потужності й виробника. Розглянемо приблизні ціни на основні елементи:
| Компонент | Приблизна вартість (€) | Опис |
|---|---|---|
| Випарник | 500–1 500 | Варіанти для повітря, води чи ґрунту |
| Компресор | 1 000–2 500 | Залежить від потужності й бренду |
| Конденсатор | 300–1 000 | Включає теплообмінник |
| Дросельний клапан | 100–200 | Регулює тиск холодоагенту |
| Контролер | 200–700 | Розумне керування системою |
| Циркуляційні насоси | 150–500 | Для руху теплоносія |
| Баки-акумулятори | 500–1 000 | Для зберігання тепла чи води |
Основні витрати
Під час збирання теплового насоса вартість компонентів може варіюватися. Для середнього теплового насоса потужністю 10 кВт:
- Основні компоненти (випарник, компресор, конденсатор): приблизно 3 000–5 000 €.
- Додаткові елементи (контролер, насоси, баки): 1 000–2 000 €.
Загальна орієнтовна вартість системи без урахування встановлення – від 4 000 до 7 000 €.
Висновок
Тепловий насос – це складна система, що складається з безлічі компонентів, які працюють у синергії. Основні вузли – випарник, компресор, конденсатор і дросельний клапан – забезпечують базовий цикл роботи. Додаткові елементи, такі як баки-акумулятори, системи захисту й циркуляційні насоси, роблять експлуатацію системи зручною й безпечною.
Розуміння вартості компонентів допоможе вам оцінити бюджет на встановлення теплового насоса й вибрати найбільш підходящу модель для ваших потреб.
